Датчики силоизмерительные тензорезисторные 4510 ДСТ

Назначение

Датчики силоизмерительные тензорезисторные 4510 ДСТ (далее - датчики) предназначены для измерения и преобразования действующей на датчик силы в аналоговый нормированный электрический сигнал.

Описание

Принцип действия датчика основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика под действием прилагаемой силы. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.

Датчики представляют собой двухопорную балку и состоят из упругого элемента с фольговыми тензорезисторами, соединенными с ним клеевой основой. Тензорезисторы соединены по мостовой схеме, на выходной диагонали которой формируется электрический аналоговый сигнал, пропорциональный измеряемому усилию. Упругий элемент и тензорези-сторы находятся в защитном корпусе. Датчики изготавливаются с кабельным выводом, через который осуществляется соединение датчика со вторичной аппаратурой.

Направление измеряемой силы - деформация сдвига.

Обозначение датчиков 4510 ДСТ -200-0,10-Д3-1Р68

4510 ДСТ - обозначений типа;

200 - номинальное усилие (кН);

0,10 - категория точности по ГОСТ 28836-90;

Д3 - группа исполнения по ГОСТ Р 52931;

IP 68 - степень защиты по ГОСТ 14254.

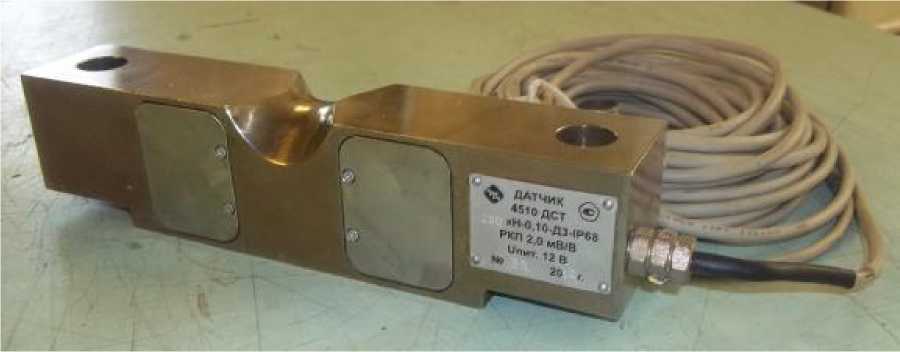

Рис. 1. Общий вид датчиков силоизмерительных тензорезисторных 4510 ДСТ

Технические характеристики

Категория точности по ГОСТ 28836-90 ................................................ 0,10

Номинальные усилия (РНОМ), кН .................................................100,0; 200,0;

Значение рабочего коэффициента передачи (РКП) датчиков при номинальной

нагрузке, мВ/В ..................................................................................................2,0

Значение начального коэффициента передачи (НКП) составляет не более 2,5 % от номинального значения РКП

Значения метрологических характеристик соответствуют указанных в таблице 1.

Таблица 1

Метрологические характеристики соответствуют пределам допускаемых значений после нагружения датчика в течение 15 мин. усилием 1,25 РНОМ.

Метрологические характеристики соответствуют пределам допускаемых значений после воздействия на датчик номинального усилия в течение 30 мин.

Электрическое сопротивление моста датчика, Ом:

- входное: (760 ± 4,0);

- выходное: (800 ± 8,0)

Электрическое питание осуществляться постоянным током напряжением не выше 12 В и не ниже 5 В

Диапазон рабочих температур, °С................................. от минус 50 до плюс 50

Габаритные размеры датчиков (длина х ширина х высота), мм, не более .................................................................................................... 267 х 50 х 62

Масса датчика (без учета кабеля), кг, не более:

Классификация по влагоустойчивости (справочно)

Степень защиты по ГОСТ 14254

Значение вероятности безотказной работы за 2000 ч

Средний срок службы, лет, не менее

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации АЖЕ 2.320.027 РЭ в левой верхней части типографическим способом и на маркировочную табличку, расположенную на корпусе датчика, фотохимическим способом.

Комплектность

Датчик............................................................................................1 шт.

Руководство по эксплуатации (совмещенное с паспортом) АЖЕ 2.320.027 РЭ ..1 экз.

Методика поверки ............................................................................1 экз

Поверка

осуществляется по документу МП 22945-13 «Датчики силоизмерительные тензорезисторные 1909 ДСТ, 4508 ДСТ, 4510 ДСТ. Методика поверки», утвержденному ФГУП «СНИИМ» 07.08.2012 г.

Основное поверочное оборудование: силовоспроизводящие установки по ГОСТ 8.663-2009 с пределами допускаемых доверительных границ относительной погрешности 5 = 0,02%, показывающий измерительный прибор с пределами допускаемой погрешности ±0,02% от измеряемой величины.

Сведения о методах измерений

Описание метода измерений приведено в документе «Датчики силоизмерительные тензорезисторные 4510 ДСТ. Руководство по эксплуатации АЖЕ 2.320.027 РЭ».

Нормативные документы

1 ГОСТ Р 8.663-2009 «Государственная поверочная схема для средств измерения силы»;

2 ГОСТ 28836-90 «Датчики силоизмерительные тензорезисторные. Общие технические требования и методы испытаний»

3 ТУ 4273-014-92761468-2012 «Датчики силоизмерительные тензорезисторные 4510 ДСТ. Технические условия»

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
