Термометры сопротивления платиновые вибропрочные эталонные ПТСВ
| Номер в ГРСИ РФ: | 23040-14 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | ФГУП "ВНИИФТРИ", пос.Менделеево |
|
23040-14: Описание типа
2024-23040-14.pdf
|
Скачать | 119.8 КБ |
Для измерения температуры в диапазоне температур -200...500 °С., для поверки средств измерений температуры в соответствии с Государственной поверочной схемой для средств измерений температуры (ГОСТ 8.558-93) и для использования в качестве средства измерения температуры в различных отрасляхпромышленности и при проведении научных исследований.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 23040-14 |
| Действует | по 28.10.2029 |
| Наименование | Термометры сопротивления платиновые вибропрочные эталонные |
| Модель | ПТСВ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 68d0fc3c-df9e-4001-fa81-0cabe80762e4 |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Класс СИ | 32.02 |
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Примечание | 08.12.2014 утвержден вместо 23040-07 |
| Информация о сертификате | |
| Срок действия сертификата | 08.12.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1942 п. 36 от 08.12.201408 от 13.06.07 п.316 |
Производитель / Заявитель
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»), Московская обл., рп. Менделеево
Россия
141570, Московская обл., Солнечногорский р-н, п/о Менделеево, тел. (495) 535-08-64, 535-92-10, факс 535-93-34, E-mail: cryom@vniftri.ru, mera@vniiftri.org
Поверка
| Методика поверки / информация о поверке | МГФК.405111.МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 705 (97%) |
| Неуспешных поверок (СИ непригодно) | 24 (3 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
23040-14: Описание типа
2024-23040-14.pdf
|
Скачать | 119.8 КБ |
Описание типа
Назначение
Термометры сопротивления платиновые вибропрочные эталонные ПТСВ (далее - термометры) предназначены для поверки средств измерений температуры в соответствии с Государственной поверочной схемой для средств измерения температуры (ГОСТ 8.558-2009) и для использования в качестве средства измерения температуры повышенной точности в различных отраслях промышленности и при проведении научных исследований.
Описание
Термометры являются переносными приборами, состоят из первичного термопреобразователя - чувствительного элемента платинового термометра (ЧЭПТ) и защитного корпуса.
Принцип действия термометров заключается в использовании температурной зависимости электрического сопротивления платины. Основной частью является ЧЭПТ, представляющий собой резистор, в виде спирали из платиновой проволоки в керамическом каркасе или платиновой пленки на подложке, с двумя выводами. К каждому концу ЧЭПТ приварены по два провода, идущих к головке термометра и служащих для подсоединения термометра к электроизмерительной аппаратуре.
ЧЭПТ помещен в герметизированный защитный корпус, представляющий собой металлическую трубку, на которой закреплена головка термометра с 4-мя выводами. Металлическая трубка с ЧЭПТ и выводами заполнена порошком оксида алюминия.
Измерение сопротивления термометра осуществляется по четырёхпроводной схеме. Термометр имеет четыре вывода - два токовых и два потенциальных. В каждой паре выбор токовых и потенциальных выводов - произвольный.
Термометры выпускаются следующих модификаций: ПТСВ-1, ПТСВ-2, ПТСВ-2К, ПТСВ-3, ПТСВ-4, ПТСВ-5, отличающихся диапазоном измерений температуры, размерами и чистотой материала ЧЭПТ.

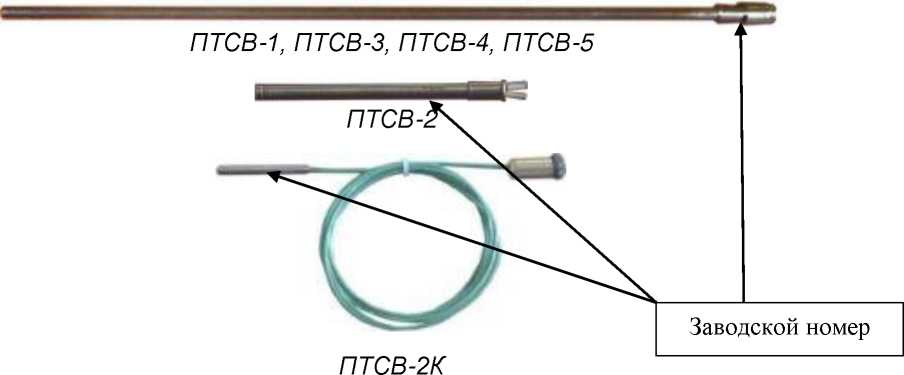

Внешний вид термометра приведен на рисунке 1.
Рисунок 1 - Внешний вид термометров
Заводской номер наносится на корпус термометров методом лазерной гравировки. Формат нанесения заводского номера цифровой. Нанесение знака поверки на средство измерений не предусмотрено.
Технические характеристики
Значения относительного сопротивления термометров, определяемого как отношение сопротивления термометра при данной температуре к его сопротивлению в тройной точке воды, диапазоны измерений температуры и разряд термометров приведены в таблице 1.
Таблица 1
|
Модификация и исполнение термометра |
Разряд |
Диапазон измерения температуры, °С |
WGa, не менее |
WHg, не более |
W100, не менее |
|
ПТСВ-1-2 |
2 |
от -50 до +450 |
1,11795 |
0,844235 |
1,3924 |
|
ПТСВ-1-3 |
3 |
от -50 до +450 |
1,11795 |
0,844235 |
1,3924 |
|
ПТСВ-2-1 |
1 |
от -200 до +100 |
1,11795 |
0,844235 |
1,3924 |
|
ПТСВ-2К-1 |
1 |
от -60 до +60 |
1,11795 |
0,844235 |
1,3924 |
|
ПТСВ-2-2 |
2 |
от -200 до +200 |
1,11795 |
0,844235 |
1,3924 |
|
ПТСВ-2К-2 |
2 |
от -200 до +200 |
1,11795; 1,11750 |
0,844235; 0,844990 |
1,3924; 1,3908 |
|
ПТСВ-2К-2 |
2 |
от -60 до +60 |
- |
- |
1,3908; 1,385 |
|
ПТСВ-2-3 |
3 |
от -200 до +200 |
1,11750 |
0,844990 |
1,3908 |
|
ПТСВ-2К-3 |
3 |
от -200 до +200 |
1,11750 |
0,844990 |
1,3908 |
|
Модификация и исполнение термометра |
Разряд |
Диапазон измерения температуры, °С |
WGa, не менее |
WHg, не более |
W100, не менее |
|
ПТСВ-2К-3 |
3 |
от -200 до +200 |
- |
- |
1,385 |
|
ПТСВ-3-3 |
3 |
от -50 до +500 |
1,11795 |
0,844235 |
1,3924 |
|
ПТСВ-4-2 |
2 |
от -50 до +232 |
1,11795 |
0,844235 |
1,3924 |
|
ПТСВ-4-3 |
3 |
от -50 до +232 |
1,11795 |
0,844235 |
1,3924 |
|
ПТСВ-5-3 |
3 |
от -50 до +250 |
1,11750 |
0,844990 |
1,3908 |
Примечания. 1 WGa - относительное сопротивление при температуре плавления галлия
2 WHg - относительное сопротивление при температуре тройной точки ртути.
3 W100 - относительное сопротивление при температуре 100 °С.
Пределы допускаемой абсолютной погрешности измерений температуры, в диапазонах измерений температуры, приведены в таблице 2.
Таблица 2
|
Диапазон измерения, °С |
Пределы допускаемой абсолютной погрешности измерений температуры, °С, ± | |||||||||
|
Модификация и исполнение термометра |
ПТСВ | |||||||||
|
-1-2 |
-1-3 |
-2-1 |
-2К-1 |
-2-2 -2К-2 |
-2-3 -2К-3 |
-3-3 |
-4-2 |
-4-3 |
-5-3 | |
|
от -200 до 0 |
- |
- |
0,005 |
- |
0,03 |
0,05 |
- |
- |
- |
- |
|
от -60 до 0 |
- |
- |
0,003 |
0,003 |
0,02 |
0,03 |
- |
- |
- |
- |
|
от -50 до 0 |
0,02 |
0,03 |
0,003 |
0,003 |
0,02 |
0,03 |
0,03 |
0,02 |
0,03 |
0,03 |
|
от 0 до +30 |
0,01 |
0,02 |
0,002 |
0,002 |
0,01 |
0,02 |
0,02 |
0,01 |
0,02 |
0,02 |
|
от +30 до +60 |
0,02 |
0,03 |
0,002 |
0,002 |
0,02 |
0,03 |
0,03 |
0,02 |
0,03 |
0,03 |
|
от +30 до +100 |
0,02 |
0,03 |
0,005 |
- |
0,02 |
0,03 |
0,03 |
0,02 |
0,03 |
0,03 |
|
от +30 до +156 |
0,02 |
0,03 |
- |
- |
0,02 |
0,03 |
0,03 |
0,02 |
0,03 |
0,03 |
|
от +156 до +232 |
0,02 |
0,04 |
- |
- |
0,02 |
0,04 |
0,04 |
0,02 |
0,04 |
0,04 |
|
от +232 до +420 |
0,02 |
0,04 |
- |
- |
- |
- |
0,04 |
- |
- |
- |
|
от +420 до +450 |
0,02 |
0,05 |
- |
- |
- |
- |
0,05 |
- |
- |
- |
|
Диапазон измерения, °С |
Пределы допускаемой абсолютной погрешности измерений температуры, °С, ± | |||||||||
|
от +450 до +500 |
- |
- |
- |
- |
- |
- |
0,07 |
- |
- |
- |
Измерительный ток термометров равен (1± 0,1) мА.
Показатель тепловой инерции термометров, не более:
для ПТСВ-1, ПТСВ-3, ПТСВ-4, ПТСВ-5 - 40 с;
для ПТСВ-2 - 10 с;
для ПТСВ-2К - 20 с.
Электрическое сопротивление изоляции между электрической цепью чувствительного элемента термометра и защитной арматурой, при температуре окружающей среды (20±5) °С и относительной влажности воздуха (60±15) %, должно быть не менее:
а) 100 МОм при измеряемой температуре 0 °С,
б) 50 МОм при измеряемой температуре 200 °С,
в) 20 МОм при измеряемой температуре 450 °С,
г) 15 МОм при измеряемой температуре 500 °С.
Габаритные размеры термометров приведены в таблице 3.
Таблица 3
|
Модификация термометра |
Обозначение |
Общая длина, мм |
Длина погружной части, мм |
Диаметр головки, мм |
Диаметр погружной части, мм |
|
ПТСВ-1 |
МГФК.405111.001 |
595±5 |
550±5 |
22±0,5 |
6±0,2 |
|
МГФК.405111.001-01 |
575±5 |
530±5 |
22±0,5 |
6±0,2 | |
|
ПТСВ-2 |
МГФК.405111.002 |
74±1 |
50±1 |
6±0,2 |
4±0,2 |
|
ПТСВ-2К |
МГФК.405111.006 |
от 50 до 130 (±1) |
50±1 |
6±0,2 |
4±0,2 |
|
ПТСВ-3 |
МГФК.405111.003 |
626±5 |
550± 5 |
22±0,5 |
6±0,2 |
|
МГФК.405111.003-01 |
426±2 |
350±2 |
22±0,5 |
6±0,2 | |
|
ПТСВ-4 |
МГФК.405111.004 |
629±5 |
550±5 |
22±0,5 |
6±0,2 |
|
ПТСВ-5 |
МГФК.405111.005 |
626±5 |
550±5 |
22±0,5 |
6±0,2 |
|
МГФК.405111.005-01 |
426±2 |
350±2 |
22±0,5 |
6±0,2 |
Масса термометров (без кабеля) и ЧЭПТ, не более, кг :
|
- ПТСВ-1, ПТСВ-3, ПТСВ-4 |
0,105; |
|
- ПТСВ-2 |
0,010; |
|
- ПТСВ-2К |
0,010; |
|
- ПТСВ-5 |
0,090. |
Масса кабеля, не более 0,05 кг/м.
По условиям эксплуатации термометры соответствуют климатическим условиям УХЛ4 по ГОСТ 15150-69.
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации МГФК.405111.РЭ типографским способом.
Комплектность
аблица 4
|
Наименование и шифр |
Обозначение |
Кол-во |
Примечание |
|
1 Термометр сопротивления платиновый вибропрочный эталонный ПТСВ (ПТСВ-1, ПТСВ-2, ПТСВ-2К, ПТСВ-3, ПТСВ-4, ПТСВ-5) |
МГФК.405111.001; МГФК.405111.002; МГФК.405111.003; МГФК.405111.004; МГФК.405111.005; МГФК.405111.006 |
1 |
Модификация и вид исполнения по заказу |
|
2 Термометр сопротивления платиновый вибропрочный эталонный ПТСВ. Руководство по эксплуатации |
МГФК.405111.РЭ |
1 | |
|
3 Инструкция. Термометры сопротивления платиновые вибропрочные эталонные ПТСВ. Методика поверки |
- |
1 | |
|
4 Свидетельство о поверке |
Примечание - Термометр, по согласованию с заказчиком, может поставляться с кабелем длиной более 1,5 м.
Сведения о методах измерений
приведены в разделе 5 «Устройство и работа изделия» документа МГФК.405111.РЭ «Термометры сопротивления платиновые вибропрочные эталонные ПТСВ. Руководство по эксплуатации».
Нормативные документы
ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»;
ГОСТ Р 51233-98 «Термометры сопротивления платиновые эталонные 1-го и 2-го разрядов. Общие технические требования»;
ТУ 4211-020-02567567-2014 «Термометры сопротивления платиновые вибропрочные эталонные ПТСВ. Технические условия».
