Дымомеры OPA-100, OPA-8030

Номер в ГРСИ РФ: 23271-12
Категория: Дымомеры
Производитель / заявитель: Фирма "Brain Bee S.p.A.", Италия
Скачать
23271-12: Описание типа СИ Скачать 240.3 КБ
Свидетельство об утверждении типа СИ Открыть ...
Нет данных о поставщике
Дымомеры OPA-100, OPA-8030 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Для измерения дымности отработавших газов дизельных двигателей на станциях технического обслуживания, авторемонтных мастерских, постах ГАИ и предприятиях, осуществляющих производство и ремонт двигателей.

Информация по Госреестру

Основные данные
Номер по Госреестру 23271-12
Наименование Дымомеры
Модель OPA-100, OPA-8030
Класс СИ 31.01
Год регистрации 2012
Страна-производитель  Италия
Примечание 09.07.2012 утвержден вместо 23271-05
Информация о сертификате
Срок действия сертификата 09.07.2017
Тип сертификата (C - серия/E - партия) C
Дата протокола Приказ 486 п. 01 от 09.07.201211д от 27.07.05 п.183
Производитель / Заявитель

Фирма "Brain Bee S.p.A.", Италия

 Италия

Via Quasimodo, 2 43100 - PARMA, (43100, Via Quasimodo, 4/a, Parma)

Поверка

Методика поверки / информация о поверке Р 50.2.065-2009
Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 18
Найдено поверителей 6
Успешных поверок (СИ пригодно) 17 (94%)
Неуспешных поверок (СИ непригодно) 1 (6%)
Актуальность информации 16.02.2025

Поверители

Поверителей: 6
ОГРН: 1037700091241 ИНН: 7714110114 КПП: 771401001
i.sharapova@autoprogress-m.ru*
125167, ГОРОД МОСКВА, УЛИЦА ВИКТОРЕНКО*
Поверено
7
ОГРН: 1027700066415 ИНН: 7727061249 КПП: 772701001
+7(495)5440000* info@rostest.ru*
117418, ГОРОД МОСКВА, ПРОСПЕКТ НАХИМОВСКИЙ, дом 31*
Поверено
4
ОГРН: 1047796578609 ИНН: 7735505963 КПП: 773501001
124489, ГОРОД МОСКВА, ГОРОД ЗЕЛЕНОГРАД*
Поверено
2
ОГРН: 1021100533629 ИНН: 1101481422 КПП: 110101001
+7(8212)243003* mail@komicsm.ru*
167982, РЕСП КОМИ, Г СЫКТЫВКАР, ПР-КТ ОКТЯБРЬСКИЙ*
Поверено
2
ОГРН: 319774600009097 ИНН: 774340496235
127486, Москва, Коровинское*
Поверено
2
ОГРН: 1067746590120 ИНН: 7734543028 КПП: 771401001
127083, Г МОСКВА, УЛ МАСЛОВКА ВЕРХН.*
Поверено
1

Скачать

23271-12: Описание типа СИ Скачать 240.3 КБ
Свидетельство об утверждении типа СИ Открыть ...

Описание типа

Назначение

Дымомеры OPA-100, OPA-8030 предназначены для измерения дымности отработавших газов дизельных двигателей.

Описание

Принцип действия дымомеров OPA-100, OPA-8030 основан на оптико-физическом взаимодействии непрозрачных частиц отработавших газов с оптическим излучением.

Дымомерами OPA-100, OPA-8030 измеряется оптическая плотность поглощающего слоя, которая автоматически преобразуется в единицы коэффициента поглощения света (м-1) и единицы коэффициента ослабления света (%).

В качестве источника излучения используется светодиод с длиной волны 565 нм, а приемника - кремниевый фотодиод.

Поглощающая ячейка представляет собой специальную кювету. Для отсечения отработанных газов на выходе кюветы используется воздушный поток, создаваемый специальным вентилятором.

Конструктивно дымомеры OPA-100, OPA-8030 изготавливается в виде переносного блока, включающего в себя кювету, блок источника и приёмника света, зеркало, вентиляторы и нагревательный элемент. На передней панели расположено отверстие для присоединения пробоотборного зонда. На задней панели расположены разъём для подключения к блоку анализатору выхлопных газов и порт RS-232.

Управление дымомерами осуществляется при помощи персонального компьютера или портативного терминала.

Схема пломбирования дымомеров OPA-100, OPA-8030 от несанкционированного доступа:

Для предотвращения несанкционированного доступа к внутренним частям дымоме-ров OPA-100, OPA-8030 производится пломбирование специального отверстия на боковой панели в месте обозначенным «А».

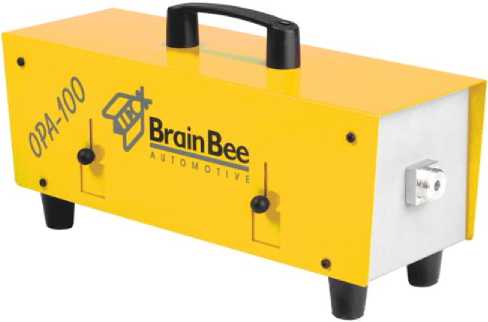

Фотография общего вида дымомеров OPA-100, OPA-8030:

Программное обеспечение

Программное обеспечение (далее - ПО) предназначено для взаимодействия узлов дымомеровов OPA-100, OPA-8030, обработки, хранения, вывода измеренных данных и управления режимами измерений. Программное обеспечение также обеспечивает автоматическую компенсацию изменения атмосферного давления.

Идентификационные данные программного обеспечения:

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии программного обеспечения

Цифровой идентиф икатор программного обеспечения

Алгоритм вычисления цифрового идентификатора программного обеспечения

OMNIBUS800

Pitcher

104.50.2202.1924

4613D8D9

CRC32

Программное обеспечение защищено от несанкционированного доступа и соответст-

вует уровню защиты «А» в соответствии с МИ 3286-2010.

Технические характеристики

Наименование характеристик

Значение

Диапазон измерений дымности:

- коэффициент поглощения света (k), м-1

- коэффициент ослабления света (N), %

0 - 9,99

0 - 99,9

Дискретность отсчитывания измерений:

- коэффициент поглощения света (k), м-1

- коэффициент ослабления света (N), %

0,01 0,1

Предел допускаемого значения абсолютной погрешности измерений, не более: - коэффициент поглощения света (k), м-1 в диапазоне (0,0 - 2,5) м-1 в диапазоне (2,5 -9,99) м-1

- коэффициент ослабления света (N), %

±0,05 ±0,09 ±2

Время выхода на режим (при температуре окружающей среды 20 °С), с, не более:

300

Напряжение питания, В, постоянного тока:

12

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, %

+5...+40 до 90

Габаритные размеры (ДхШхВ), мм, не более

200x140x430

Масса, кг, не более

5

Знак утверждения типа

наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус.

Комплектность

Наименование

Количество, ед.

Дымомер

1

Пробоотборный зонд

1

Кабель передачи данных

1

Руководство по эксплуатации на русском языке

1

Методика поверки

1

Поверка

осуществляется по Р 50.2.065-2009 «Дымомеры оптические. Методика поверки».

Перечень основного оборудования необходимого для поверки:

- комплект нейтральных светофильтров КП-01, Госреестр № 21280-01, пределы допускаемой абсолютной погрешности светового коэффициента направленного пропускания ±0,5 % по коэффициенту ослабления света.

Сведения о методах измерений

Методика измерений приведена в документе: «Дымомеры OPA-100, OPA-8030. Руководство по эксплуатации».

Нормативные документы

1. ГОСТ Р 52160-2003 «Автотранспортные средства, оснащенные двигателями с воспламенением от сжатия. Дымность отработавших газов. Нормы и методы контроля при оценке технического состояния»;

2. Технический регламент «О безопасности колесных транспортных средств», утвержден постановлением Правительства Российской Федерации от 10 сентября 2009 г. № 720;

3. Приказ Министерства промышленности Российской Федерации от 06 декабря 2011 г. №1677;

4. ГОСТ Р 41.24-2003 (Правила ЕЭК ООН N24) «Единообразные предписания, касающиеся: 1. Сертификации двигателей с воспламенением от сжатия в отношении дымности; II. Сертификации автотранспортных средств в отношении установки на них двигателей с воспламенением от сжатия, сертифицированных по типу конструкции; III. Сертификации автотранспортных средств с двигателями с воспламенением от сжатия в отношении дымности; IV. Измерения мощности двигателей»;

Рекомендации к применению

- осуществление деятельности в области охраны окружающей среды;

- осуществление мероприятий государственного контроля (надзора).
