Теплосчетчики-регистраторы Магика

Назначение

Многоканальные теплосчетчики - регистраторы “МАГИКА” (далее теплосчетчики) представляют собой измерительные регистрирующие приборы, предназначенные для измерения и регистрации количества теплоты, объемного и массового расхода, объема, массы, температуры, давления воды в открытых и закрытых системах водяного теплоснабжения, а также горячего и холодного водоснабжения.

Область применения: узлы учета количества теплоты и расхода воды, а также потребления воды в системах горячего и холодного водоснабжения, в том числе для коммерческих целей, различные промышленные системы сбора данных, контроля и регулирования технологических процессов.

Теплосчетчик «МАГИКА» может использоваться в промышленности и коммунальном хозяйстве в качестве многоканального расходомера или водосчетчика для измерения объема, массы и давления воды, водных растворов, водной пульпы, бытовых и промышленных стоков и других жидких сред.

Описание

Принцип работы теплосчетчика “МАГИКА” состоит в измерении и регистрации объемного и массового расхода, объема, температуры и давления воды в трубопроводах с последующим расчетом количества теплоты и массы, пропорционально измеренному объему.

Для измерения объема и объемного расхода воды в основных каналах теплосчетчиков “МАГИКА” используются первичные электромагнитные преобразователи расхода, принцип действия которых основан на явлении электромагнитной индукции. При прохождении электропроводящей жидкости через импульсное магнитное поле в ней наводится электродвижущая сила, пропорциональная скорости потока жидкости. Электромагнитные первичные преобразователи входят в комплект поставки электронного блока теплосчетчика, отдельно не поверяются и не имеют собственного паспорта. Электронные схемы основных каналов измерения объема могут находиться в общем корпусе теплосчетчика (моноблочная конструкция) или могут располагаться в отдельном блоке (многоблочная конструкция), имеющим импульсный или цифровой выход для подключения к основному блоку теплосчетчика.

Если к импульсным входам измерительных каналов измерения объемного расхода основного электронного блока подключены расходомеры или водосчетчики, указанные в таблице 3, то такие каналы считаются дополнительными и их погрешность нормируется в соответствии с пунктами 4 и 6 таблицы 2.

Отдельные исполнения теплосчетчиков имеют в основных каналах для измерения объемного расхода встроенные устройства для автоматического включения реверсного режима измерения расхода при изменении направления движения потока воды, а также устройства для автоматического контроля заполнения трубопровода водой. Первичные электромагнитные преобразователи расхода, используемые в теплосчетчиках «МАГИКА» могут работать при температуре теплоносителя от 5 °C до 160 °C.

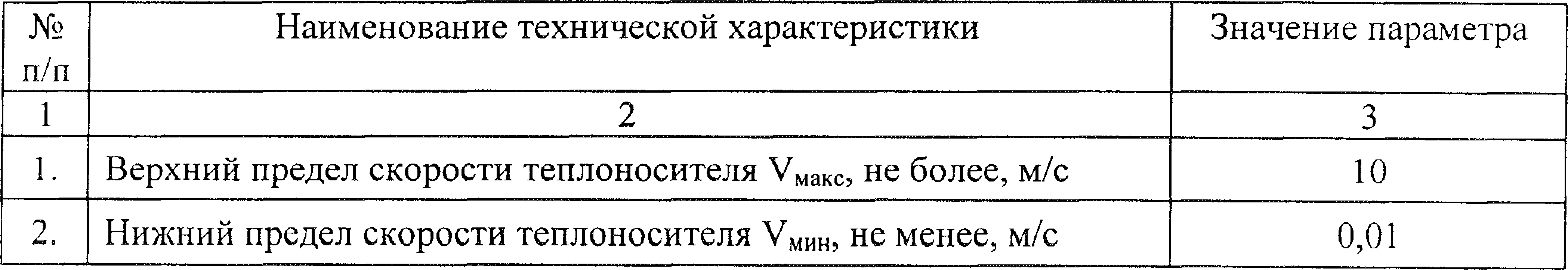

В таблице 1 приведены максимальные и минимальные значения объемного расхода воды, измеряемые основными каналами теплосчетчика, с учетом диаметра условного прохода электромагнитных первичных преобразователей расхода.

Таблица 1.

Значения Омаке, Омин и пределы допускаемой относительной погрешности, для которых калиброваны и поверены основные каналы теплосчетчика, указываются в паспорте теплосчетчика. Теплосчетчики с диапазоном измерения объемного расхода (GMaKc/GMnn) = 1000:1 в основных каналах изготавливаются по специальному заказу.

Минимальные и максимальные значения температуры теплоносителя, при котором нормированы значения погрешности в п.6, указаны в описании типа используемого водосчетчика или расходомера, выбранного в соответствии с таблицей 3. Пределы допускаемой относительной погрешности при соответствующих значениях Смаке, Смин и Gt для водосчетчиков и расходомеров, используемых в дополнительных измерительных каналах, указываются в паспорте на соответствующий водосчетчик или расходомер.

Режимы электропитания измерительных приборов, перечисленные в таблице 3, указываются в описании типа на данные приборы.

Перечень комплектов термопреобразователей сопротивления, используемых в составе теплосчетчиков, приведен в таблице 3.

Теплосчетчик обеспечивает измерение и индикацию: текущих значений массового и объемного расхода теплоносителя в трубопроводе, значения тепловой мощности, температуры теплоносителя в каждом трубопроводе, разности температур теплоносителя в подающем и обратном трубопроводах, значения давления теплоносителя в трубопроводах, календарного времени, а также накопленных нарастающим итогом значений количества теплоты, массы теплоносителя, времени наработки теплосчетчика.

Многоканальный электронный блок теплосчетчика может иметь несколько модификаций, отличающихся конструкцией корпуса (моноблок или многоблочная конструкция, в которой электронная схема для регистрации объемного и/или массового расхода выполнена в отдельном блоке), количеством каналов для подключения электромагнитных первичных преобразователей расхода, дополнительных расходомеров и водосчетчиков, термопреобразователей сопротивления и преобразователей давления, а также наличием различных устройств для вывода информации и функциональными возможностями встроенного программного обеспечения.

Максимально электронный блок одного теплосчетчика-регистратора в многоблочной конструкции может иметь: до 18 каналов для подключения электромагнитных первичных преобразователей расхода; до 18 каналов для подключения термопреобразователей сопротивления; до 18 каналов для подключения преобразователей давления, имеющих стандартный выходной сигнал 4-20 мА, с приведенной погрешностью не более ±0,5% в диапазоне измерения давлений 0,4-1,6 МПа или с приведенной погрешностью не более ±1,0% в диапазоне измерения давлений 0,5-1,0 МПа; до 18 входов для подключения дополнительных водосчетчиков или расходомеров с импульсным выходом, внесенных в государственный реестр средств измерения из числа указанных в таблице 3; до 24 дискретных управляющих и информационных входов и выходов, включая выходы для управления исполнительными механизмами и насосами. Вывод измеренной и накопленной информации, в зависимости от модификации электронного блока теплосчетчика, осуществляется по стандартным интерфейсам RS-232, RS-485, CAN-bus. Отдельные модификации электронного блока имеют дополнительно интерфейс типа Centronix для подключения принтера. Для объединения многих теплосчетчиков в информационную сеть, в том числе для соединения с компьютерами и контроллерами, используются преобразователи интерфейсов RS-232 в RS-485 или RS-232 в CAN-bus. Теплосчетчики обеспечивают передачу текущей и архивной информации по коммутируемым и сотовым телефонным каналам через внешний модем, подключенный к встроенному порту RS-232.

Защита от несанкционированного вмешательства в работу теплосчетчиков-регистраторов всех моделей осуществляется многоуровневым аппаратно-программным способом. Калибровочные коэффициенты, определяющие диапазон и погрешность измерения расхода, температуры и давления, адреса архивных данных, а также уравнения для расчета массы и количества тепла занесены во внутреннюю защищенную программную память микропроцессоров теплосчетчика и доступ к этим данным для записи не возможен без полного стирания программной памяти, что приведет к отказу прибора выполнять измерения любых параметров. Изменение вспомогательных установок режимов работы теплосчетчика возможно только после вскрытия корпуса теплосчетчика с нарушением пломб и перестановки в положение «Уставки» специального переключателя на плате электронного блока теплосчетчика. В режиме «Уставки» теплосчетчик не производит никаких измерений и регистрации параметров теплоносителя (воды или водных растворов).

Электронный блок теплосчетчика и его составные части поставляются в пластмассовых корпусах, которые имеют степень защиты не ниже IP-40. Первичные электромагнитные преобразователи расхода имеют степень защиты не ниже IP-56.

Все выводимые на индикатор цифровые данные снабжены условными обозначениями и размерностью, а также пояснительными надписями на русском языке.

В архиве электронного блока хранятся накопленные данные по учету количества теплоты и массы теплоносителя в трубопроводах, времени наработки теплосчетчика, а также среднечасовые и среднесуточные данные по количеству теплоты, массе (объему), температуре и давлению теплоносителя для всех измерительных каналов. Среднесуточная информация хранится за 4 месяца, а среднечасовая информация хранится за 40 суток. Срок хранения информации при выключенном питании до 8 лет.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

Таблица 2

*

Пределы допускаемой относительной погрешности основных измерительных каналов количества теплоты, % где ДТ>2 °C- значение разности температур в подающем и обратном трубопроводах, G-значение расхода теплоносителя в подающем трубопроводе.

Пределы допускаемой относительной погрешности дополнительных измерительных каналов количества теплоты, %

Пределы допускаемой относительной погрешности основных измерительных каналов при измерении объема теплоносителя,%:

• при Омаке/ VJмин 18 °C до 30 °C,

50:1 и температуре теплоносителя от

• при Смакс/G мин   100:1 и

10 °C до 60 °C,

• при GMaKc/GMHH 250:1 и 5 °C до 150 °C»

• при Омакс/Смин 1000.1 И

5 °C до 150 °C,

температуре теплоносителя от

температуре теплоносителя от

температуре теплоносителя от

±0,5

±1

±2

+4

Пределы допускаемой относительной погрешности дополнительных измерительных каналов по показаниям объема теплоносителя в диапазоне температур от 20°С до 150 °C и

диапазоне расхода от 0,04 GMaKc до Омаке, %____________________

Пределы допускаемой относительной погрешности основных измерительных каналов при измерении массы в диапазоне температур от 20°С до 150 °C и диапазоне расхода от 0,04 Смакс до Смаке 5 %

±2

10.

12.

13

14.

16.

Диапазон измерения температур, иС________________________

Диапазон измерения разности температур, °C

Пределы допускаемой абсолютной погрешности электронного блока при измерении температуры теплоносителя (без учета погрешности термопреобразователей),°C_____________________

Пределы допускаемой абсолютной погрешности при измерении

Ох^ч

температуры теплоносителя, С

Пределы допускаемой относительной погрешности электронного блока при преобразовании тока в значение давления, %_______________________________________________

Пределы допускаемой относительной погрешности при измерении давления,%

Параметры теплоносителя:

удельная электрическая проводимость, См/м

рабочее давление, МПа                  ____

Условный внутренний диаметр первичных элетромагнитных преобразователей расхода и расходомеров (водосчетчиков), мм

Питание электронных блоков теплосчетчика осуществляется с напряжением переменного тока с частотой 50 Гц, В

от 0 до 160

От 2 до 158

±(0,2+ 0,002-Т)

±(0,6+ 0,004-Т)

±0,2

10‘J ...10

1,6 (2,5 по заказу)

10 ... 300

220+10%,-15%

18.

19.

20.

21.

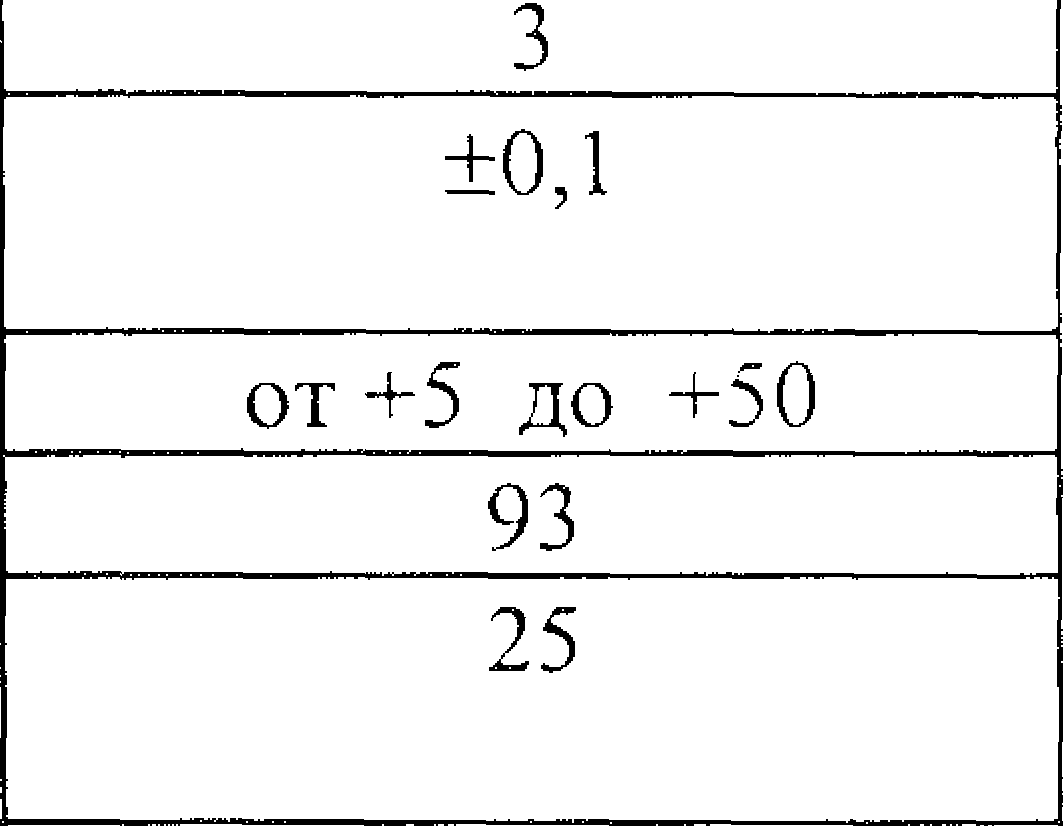

Пределы относительной погрешности измерения текущего времени, % - Л                 ....----- ■  ■                ■ ■      |             ■ - -III, |            ---111111 I .      ■    -1111 |             ■                    • -|МТ~П~        ------■--- ------ I -----■-------- -----—           ------------ " ~ ------------- ** '                                       —мим.

Рабочая температура окружающего воздуха, °C

вИЯЯЯ“Я—1в—*’’рЯ1ЯЯ^1Л-*—Я>*ЯЖ1ЯЯЯЯШ

Относительная влажность окружающего воздуха не более, %

Максимальная потребляемая мощность электронными блоками теплосчетчика, В-А _ ...  . ....  —  ,- _  -JT1 ! _ Т1---------------------——-■**■ — — ———————

Габаритные размеры электронного блока, не более, мм_________

Масса электронного блока, не более, кг

Средний срок службы, не менее, лет ,мм^^м—М Illi              <мм—»   л ———дм ——■ .1              IUI4HII । 1141 II -MJM

Норма средней наработки на отказ теплосчетчиков при доверительной вероятности 0,96, ч

----------- А     ----А_———■■—>**»*» ч —Мймжм^^^цддж—

280x190x80

12

20000

Значения Смаке, Смин и пределы допускаемой относительной погрешности, для которых калиброваны и поверены основные каналы теплосчетчика, указываются в паспорте теплосчетчика. Теплосчетчики с диапазоном измерения объемного расхода (Омакс/Смин) = 1000:1 в основных каналах изготавливаются по специальному заказу.

Минимальные и максимальные значения температуры теплоносителя, при котором нормированы значения погрешности в п.6, указаны в описании типа используемого водосчетчика или расходомера, выбранного в соответствии с таблицей 3. Пределы допускаемой относительной погрешности при соответствующих значениях Омаке, Омин и Gt для водосчетчиков и расходомеров, используемых в дополнительных измерительных каналах, указываются в паспорте на соответствующий водосчетчик или расходомер.

Режимы электропитания измерительных приборов, перечисленных в таблице 3, указаны в описании типа на данные приборы.

ЗНАК УТВЕРЖДЕНИЯ типа.

Знак утверждения типа наносится в левом верхнем углу титульных листов эксплуатационной документации типографским способом и на левой стороне лицевой панели электронного блока методом офсетной печати или лазерной гравировки.

Комплектность

Минимальный комплект поставки теплосчетчика:

• Руководство по эксплуатации 4218-002-17314062 РЭ.

. Паспорт 4218-002-17314062 ПС.

• Методика поверки 4218-002-17314062-МП (по дополнительной заявке).

• Один первичный электромагнитный преобразователь расхода;

• Электронный блок.

• Комплект термопреобразователей сопротивления платиновых для измерения разности температур.

В комплект поставки теплосчетчиков «МАГИКА» могут входить средства измерения из числа, указанных в таблице 3:

Таблица 3.

Допускается использование других типов термопреобразователей сопротивления, внесенных в Г осу дарственный реестр СИ, с НСХ 1 ООП и относительном сопротивлении при 100 °C -W100=1.391.

Поверка

Поверка теплосчетчика проводится в соответствии с “Методикой поверки теплосчетчиков “МАГИКА” 4218-002-17314062-МП, утвержденной ООО НПФ «ЭКОС» и согласованной ФГУ Ростест-Москва в 2002г.

Примечание. Электромагнитные первичные преобразователи расхода поверяются только в комплекте с электронным блоком теплосчетчика, при этом номера и тип электромагнитных первичных преобразователей указываются в паспорте теплосчетчика или регистратора расхода.

Дополнительные расходомеры, водосчетчики, термопреобразователи сопротивления, первичные преобразователи давления, указанные в таблице 3, поверяются в сроки и по методикам, утвержденным на данное средство измерения.

Основное поверочное оборудование:

Установка поверочная расходоизмерительная объемного, массового или расходомерного типа с пределами допускаемой погрешности не более 1/3 от предела допускаемой относительной погрешности измерения объема теплоносителя основных измерительных каналов поверяемого теплосчетчика-регистратора.

Магазины сопротивлений Р3026 - для имитации преобразователей температуры.

Эталонные средства для поверки средств измерений, указанных в таблице 3, указываются в описаниях типа на данные средства измерения.

Межповерочный интервал:

4 года с пределами допускаемой относительной погрешности по показаниям объёма ±2%, ±4%.

3 года с пределами допускаемой относительной погрешности по показаниям объёма ± 1 %.

1 год с пределами допускаемой относительной погрешности по показаниям объёма ±0,5%.

Нормативные документы

• ГОСТ Р 51649-2000 “Теплосчетчики для водяных систем теплоснабжения. Общие технические условия”.

• ТУ 4218-002-17314062-2002. Теплосчетчики-регистраторы “МАГИКА”. Технические условия.

• МИ 2412-97. “Рекомендация. Государственная система обеспечения единства измерений. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя”

Заключение

Тип теплосчетчиков-регистраторов “МАГИКА” утвержден с техническими и метрологическими характеристиками, приведенными в настоящем описании типа, метрологически обеспечен при выпуске из производства и в эксплуатации согласно государственной поверочной схеме.
