Приборы универсальные для поверки и калибровки измерительных приборов и систем Checkmate
| Номер в ГРСИ РФ: | 23419-07 |
|---|---|
| Производитель / заявитель: | Фирма "Heraeus Electro-Nite International N.V.", Бельгия |
|
23419-07: Описание типа
2018-23419-07.pdf
|
Скачать | 104.2 КБ |
Для поверки и калибровки измерительных приборов и систем, используемых для измерения температуры жидких металлов при проведении термического анализа кристаллизующихся металлов в металлургической промышленности и литейном производстве. Для проверки и калибровки аналогичных приборов в других отраслях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 23419-07 |
| Действует | по 23.04.2029 |
| Наименование | Приборы универсальные для поверки и калибровки измерительных приборов и систем |
| Модель | Checkmate |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 71d39300-dfa9-c29f-19ef-0883699a7618 |
| Год регистрации | 2007 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 32.02 |
| Год регистрации | 2007 |
| Страна-производитель | Бельгия |
| Примечание | 22.05.2013 продлен срок свидетельстваВзамен № 23419-02 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 22.05.2018 |
| Номер сертификата | 30212 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 516 п. 19 от 22.05.201313д от 13.12.07 п.191 |
Производитель / Заявитель
Фирма "Heraeus Electro-Nite International N.V.", Бельгия
Бельгия
Centrum Zuid 1105 В - 3530 HOUTHALEN, Belgium Тел./факс 32 11 60 02 11 / 32 11 60 04 00
Поверка
| Методика поверки / информация о поверке | МП HEN 03.1 СНМ |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 134 (99%) |
| Неуспешных поверок (СИ непригодно) | 1 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
23419-07: Описание типа
2018-23419-07.pdf
|
Скачать | 104.2 КБ |
Описание типа
Назначение
Приборы универсальные для поверки и калибровки измерительных приборов и систем Checkmate предназначены для воспроизведения сигналов термо-ЭДС, соответствующих номинальной статической характеристике (НСХ) преобразования термопар типа S, R, B, К по ГОСТ Р 8.585-2001 и напряжения постоянного тока.
Описание
Принцип действия основан на генерации напряжения постоянного тока, эквивалентного заданной номинальной статической характеристики термопары и напряжения постоянного тока в заданном диапазоне напряжений.
Приборы универсальные для поверки и калибровки измерительных приборов и систем Checkmate выпускаются в следующих модификациях:
Checkmate III Positherm-Contitherm/Celox - в этой модификации прибор генерирует по первому каналу - напряжение, соответствующее номинальной статической характеристике (НСХ) преобразования термопар типа S, R и B, и по второму каналу - напряжение постоянного тока в интервале от минус 300 до плюс 300 мВ.
Checkmate III Positherm/Quik Cup - в этой модификации прибор генерирует по первому каналу - напряжение, соответствующее НСХ преобразования термопар типа S, R и B, и по второму каналу (канал термического анализа) - напряжение, соответствующие НСХ преобразования термопар типа K.
Checkmate IV Celox - в этой модификации прибор генерирует по первому каналу - напряжение, соответствующее НСХ преобразования термопар типа S, R и B, и по второму каналу -напряжение постоянного тока в интервале от минус 600 до плюс 300 мВ.
Checkmate IV Quik-Cup - в этой модификации прибор генерирует по первому каналу -напряжение, соответствующее НСХ преобразования термопар типа S, R и B, и по второму каналу (канал термического анализа) - напряжение, соответствующие НСХ преобразования термопар типа K.
Электронные платы во всех приборах смонтированы в алюминиевом корпусе.

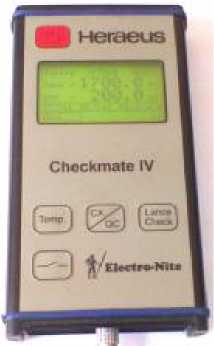

Рисунок 1
Рисунок 2

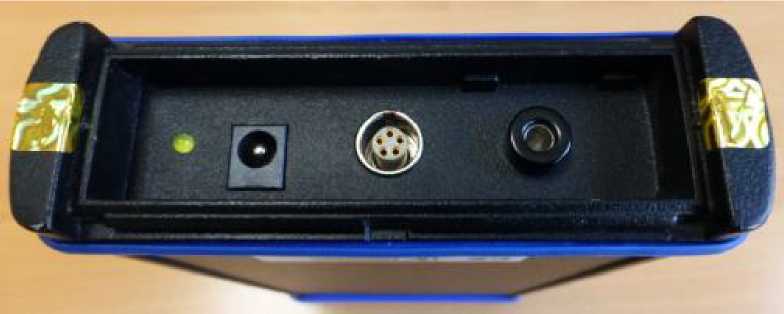

Для исключения несанкционированного доступа, головки винтов, закрывающих доступ внутрь прибора, пломбируется одноразовой наклейкой с фирменным голографическим знаком (рисунок 3).
Рисунок 3
Программное обеспечение
Внутреннее (встроенное) программное обеспечение (ПО), устанавливаемое при изго-
товлении прибора и не имеющее возможности считывания и модификации, отображено в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
CheckmateIII |
СМ3 |
5.0 и выше |
- |
- |
|
CheckmatelV |
СМ4 |
6.6 и выше |
- |
- |
Доступ к внутреннему ПО не возможен.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
- С по МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики приборов универсальных для поверки
и калибровки измерительных приборов и систем Checkmate приведены в таблице 2. Таблица 2
|
Наименование параметра |
Checkmate IV Celox |
Checkmate IV Quik-Cup |
Checkmate III Positherm-Contitherm/ Celox |
Checkmate III Quik-Cup |
|
НСХ преобразования и диапазон воспроизведения температуры (по ГОСТ Р 8.585), °C |
S от 50 до 1760 R от 50 до 1760 В от 200 до 1820 |
S от 50 до 1760 R от 50 до 1760 В от 200 до 1820 К от 50 до 1370 |
S от 50 до 1760 R от 50 до 1760 В от 200 до 1800 |
S от 50 до 1760 R от 50 до 1760 В от 200 до 1820 К от 50 до 1370 |
|
Воспроизведение напряжения по второму каналу*), мВ |
от минус 600 до плюс 350 |
нет |
от минус 300 до плюс 300 |
нет |
|
Пределы допускаемой основной абсолютной погрешности при задании: - температуры, °C - напряжения*), мВ |
±(0,6+5И0-4 •Тзад) ±(0,1+5^10-4 •Езад) |
±(0,6+5 •ю-4 •Тзад) |
±(0,6+5И0-4 • Тзад) |
±(0,6+5 •Ю-4 • Тзад) |
|
- температуры в канале термического анализа**), °C |
±(0,5+5 •Ю-4 •Тзад) |
±(0,1+5А0-4 •Езад) |
±(0,5+5 •10-4 • Тзад) | |
|
Пределы допускаемой дополнительной абсолютной погрешности в рабочем диапазоне температур при воспроизведении: -температуры, °C -напряжения *), мВ -температуры в канале термического анализа **), °C |
± 0,5 ± 0,2 |
± 0,5 ± 0,5 |
± 0,5 ± 0,2 |
± 0,5 ± 0,5 |
|
Размерность и номинальная цена единицы наименьшего разряда при задании: температуры, °С напряжения*), мВ |
0,1 0,1 |
0,1 |
0,1 0,1 |
0,1 |
|
Нормальные условия эксплуатации: окружающая температура, °С относительная влажность, % |
от 18 до 28 от 20 до 80 | |||
|
Рабочие условия эксплуатации: окружающая температура, °С относительная влажность, % |
от 0 до 40 не более 90 | |||
|
Питание |
4,5 В (4 элемента питания, аккумуляторы, тип АА) |
6,0 В (4 элемента питания, тип АА) | ||
|
Габаритные размеры (ДхШхВ), мм |
197 х 109 х 35 |
195 х 101 х 44 | ||
|
Вес, кг |
0,7 |
0,4 | ||
*) для модификации Checkmate III Positherm-Contitherm/ Celox и Checkmate IV Celox.
**) для модификации Checkmate III Positherm/ Quik-Cup и Checkmate IV Quik-Cup.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на боковой поверхности корпуса приборов универсальных для поверки и калибровки измерительных приборов и систем Checkmate методом сеткографии.
Комплектность
Комплектность средства измерений приведена в таблице 3.
Таблица 3
|
Наименование |
Кол-во, шт/экз |
Примечание |
|
Прибор универсальный для поверки и калибровки измерительных приборов и систем Checkmate |
1 |
Модификация в соответствии с заказом |
|
CD с руководством по эксплуатации |
1 | |
|
Методика поверки |
1 | |
|
Переходной кабель |
1 |
Поверка
осуществляется по документу МП HEN 03.1 CHM «Прибор универсальный для поверки и калибровки измерительных приборов и систем Checkmate. Методика поверки», утверждённому ООО «Хераеус Электро-Найт» и согласованным с ГЦИ СИ ФГУ «Ростест - Москва» 22.10.2007г.
Основные средства поверки приведены в таблице 4. Таблица 4
|
Наименование средств измерений |
Характеристики |
|
Калибратор - измеритель унифицированных сигналов эталонный ИКСУ-2000 |
Диапазон от минус 10 до плюс 100 мВ, Ди = ± 0,01 мВ |
|
Компаратор напряжения Р3003 |
Диапазон от 0,001 до 10000 мВ, КТ 0,0005 |
Сведения о методах измерений
Сведения о методах измерений содержатся в документе: «Приборы универсальные для поверки и калибровки измерительных приборов и систем Checkmate. Руководство по эксплуатации».
Нормативные документы
1 Техническая документация изготовителя Heraeus Electro-Nite International N.V., Бельгия.
2 ГОСТ Р 52931-2008 «ГСИ. Приборы контроля и регулирования технологических процессов. Общие технические условия».
3 ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования».
4 ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
5 ГОСТ 8.027-2001 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
Рекомендации к применению
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
