Счетчики воды квартирные Volumex (мод. VLX 1,5; E-T QN 1,5; 2,5)
| Номер в ГРСИ РФ: | 23556-02 |
|---|---|
| Производитель / заявитель: | Фирма "Sensus Slovensko a.s.", Словакия |
Для измерения количества холодной питьевой и горячей воды в коммунальном хозяйстве, а также других отраслях, поставляющих и потребляющих воду.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 23556-02 |
| Наименование | Счетчики воды квартирные |
| Модель | Volumex (мод. VLX 1,5; E-T QN 1,5; 2,5) |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 318eda77-858d-0dbc-c74d-6a7b7c476e4e |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Источник информации | CD 2002г |
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 29.01.03.02 |
| Год регистрации | 2009 |
| Страна-производитель | Словакия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 01.02.2013 |
| Номер сертификата | 18001/1 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 13 от 24.12.09 п.469 |
Производитель / Заявитель
Фирма "Sensus Slovensko a.s.", Словакия (срок свидетельства: 01.02.2018 г.); Фирма "Sensus Metering Systems a.s.", Словакия (срок свидетельства: 01.02.2013 г.); Фирма "Invensys Metering Systems a.s.", Словакия (срок свидетельства: 01.10.2007 г.)
Словакия
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.156-83 |
| Межповерочный интервал / Периодичность поверки |
6 лет
Для холодной воды
4 года
Для горячей воды
|
| Зарегистрировано поверок |
49910
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 48580 (97%) |
| Неуспешных поверок (СИ непригодно) | 1330 (3 %) |
| Актуальность информации | 06.01.2026 |
Поверители
Скачать
|
23556-02: Описание типа
2016-23556-02.pdf
|
Скачать | 101.9 КБ | |
|
23556-02: Методика поверки
2022-mp23556-02.pdf
|
Скачать | 60.5 КБ |
Описание типа
Назначение
Счетчики воды квартирные Volumex (мод. VLX 1,5; Е-Т QN 1,5; 2,5) (далее - счетчики) предназначены для измерения количества холодной питьевой и горячей воды.
Описание
Счетчики имеют одноструйный направляющий аппарат. В проточной части счетчиков расположена крыльчатка, которая вращается под действием потока воды. Вращение от крыльчатки передается с помощью магнитной муфты на отсчетное устройство счетчика.
Принцип действия счетчиков основан на измерении числа оборотов крыльчатки. Поток воды через фильтр, установленный во входном патрубке корпуса счетчика, направляется в измерительную полость, где вращается крыльчатка, и далее поступает в выходной патрубок.
Число оборотов крыльчатки пропорционально количеству протекающей через счетчик воды. Магниты, установленные в ступице крыльчатки, передают вращение на ведомые магниты синхронной муфты, находящиеся в счетном механизме, который изолирован от измеряемой среды герметичной крышкой.
Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значению количества протекающей воды в м3. Счетный механизм имеет один стрелочный указатель в долях м3 и восемь роликовых указателя в м3 и в долях м3. В счетном механизме имеется контрольная звездочка, обеспечивающая повышение разрешающей способности счетного механизма при поверке счетчика на установках с автоматическим съемом сигналов.
Счетчики, по ГОСТ Р 50193.1, относятся к метрологическому классу В при горизонтальном расположении, а к метрологическому классу А - при вертикальном.
Рисунок 1 - Фотография общего вида счетчика Volumex VLX 1,5/40

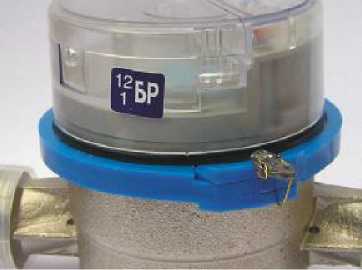

Рисунок 2 - Схема мест пломбировки счетчика Volumex VLX 1,5/40

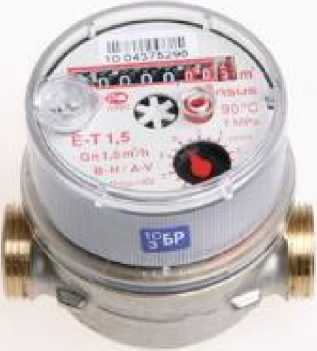

Рисунок 3 - Фотография общего вида счетчика Volumex E-T QN...

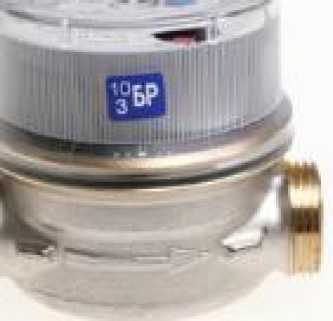

Рисунок 4 - Схема мест пломбировки счетчика Volumex E-T QN.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1
|
Наименование параметра |
VLX ET QN |
1,5/40 1,5/40 |
VLX ET QN |
1.5/90 1,5/90 |
ЕТ QN 2,5/40 |
ЕТ QN 2,5/90 | ||
|
Метрологический класс |
А |
В |
А |
В |
А |
В |
А |
В |
|
Условный диаметр Ду, мм |
15 |
15 |
20 |
20 | ||||
|
Максимальный расход Qmax (не более 1 часа в сутки), м3/ч |
3 |
3 |
5 |
5 | ||||
|
Номинальный расход Qn, м3/ч |
1,5 |
1,5 |
2,5 |
2,5 | ||||
|
Переходный расход Qt, м3/ч |
0,15 |
0,12 |
0,15 |
0,12 |
0,25 |
0,2 |
0,25 |
0,2 |
|
Минимальный расход Qmin, м3/ч |
0,06 |
0,03 |
0,06 |
0,03 |
0,1 |
0,05 |
0,1 |
0,05 |
|
Максимальное избыточное давление воды, МПа |
1,0 | |||||||
|
Пределы допускаемой относительной погрешности при измерении объема в диапазоне расходов, %: Qt < Q < Qmax Qmin < Q < Qt |
±2 ±5 | |||||||
|
Максимальная температура воды, °С |
40 |
90 |
40 |
90 | ||||
|
Потеря давления при номинальном расходе, кПа |
25 | |||||||
|
Диапазон отсчетного устройства, м3 |
99999 | |||||||
|
Наименьшая цена деления, м3 |
0,0001 | |||||||
|
Масса, кг, не более |
0,45 |
0,53 | ||||||
|
Габаритные размеры, мм, не более |
110x70x70 |
130x70x70 | ||||||
Знак утверждения типа
наносится на циферблат счетного механизма и на титульный лист паспорта
Комплектность
Таблица 2
|
Счетчик (модификация по заказу) |
1 шт. |
|
Паспорт |
1 экз. |
|
Упаковка |
1 шт. |
Поверка
осуществляется по документу МИ 1592-2015 «Рекомендация. Государственная система обеспечения единства измерений. Счетчики воды. Методика поверки».
Основное средство поверки:
- установка поверочная расходомерная с погрешностью ±0,5%.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 50193.1 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования
Международная рекомендация МОЗМ МР №49 - Счетчики для измерения холодной воды.
Международная рекомендация МОЗМ МР №72 - Счетчики горячей воды.
Техническая документация изготовителя фирмы «Sensus Slovensko.a.s.», Словакия
