Термометры малогабаритные полупроводниковые ТМП-2
| Номер в ГРСИ РФ: | 23722-02 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | ООО "Электронно-информационное приборостроение" (ЭЛИПС), пос.Краснообск |
|
23722-02: Описание типа
2018-23722-02.pdf
|
Скачать | 78.3 КБ |
Для измерений температуры окружающего воздуха, воды, жидких и сыпучих пищевых и сельскохозяйственных продуктов, почв и грунтов методом погружения в измеряемую среду выносного стержнеобразного датчика-зонда и считывания показаний с дисплея переносного электронного блока, с которым датчик-зонд соединен гибким кабелем. Область применения: измерение температуры в пищевой промышленности, в сельскохозяйственной промышленности и других отраслях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 23722-02 |
| Действует | по 23.05.2029 |
| Наименование | Термометры малогабаритные полупроводниковые |
| Модель | ТМП-2 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f6446b3e-b357-0bb9-a951-8fc11a77af41 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Источник информации | CD 2002г |
| Технические условия на выпуск | ТУ 4211-301-57888324-2002 |
| Класс СИ | 32.02 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ СНИИМ |
| Адрес центра | 630004, г.Новосибирск, пр.Димитрова, 4 |
| Руководитель центра | Черепанов Виктор Яковлевич |
| Телефон | (8*383*2) 10-08-14 |
| Факс | 10-13-60 |
| Информация о сертификате | |
| Срок действия сертификата | 01.04.2013 |
| Номер сертификата | 13311 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 04 от 28.03.08 п.25612 от 15.10.02 п.61 |
Производитель / Заявитель
ООО "Электронно-информационное приборостроение" (ЭЛИПС), пос.Краснообск
Россия
630500, Новосибирская обл., ЦИВО, оф.249, (630501, Новосибирская область, Новосибирский район, Зд. Президиум СО РАСХН, оф.476)
Поверка
| Методика поверки / информация о поверке | 4211-301-57888324-2002 МИ |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1276
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1193 (93%) |
| Неуспешных поверок (СИ непригодно) | 83 (7 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
23722-02: Описание типа
2018-23722-02.pdf
|
Скачать | 78.3 КБ |
Описание типа
Назначение
Термометры малогабаритные полупроводниковые ТМП-2 (далее - термометр) предназначены для измерений температуры окружающего воздуха, воды, жидких и сыпучих пищевых и сельскохозяйственных продуктов, почв и грунтов методом погружения в измеряемую среду выносного стержнеобразного датчика-зонда и считывания показаний с дисплея переносного электронного блока, с которым датчик-зонд соединен гибким кабелем.
Описание
Принцип действия термометра основан на измерении сопротивления полупроводникового датчика температуры, преобразовании измеренного значения в цифровой код с последующим вычислением значений температуры при помощи встроенного микропроцессора и индикацией их на жидкокристаллическом дисплее.
Термометр имеет один датчик-зонд, который соединяется с электронным блоком неразъемным кабелем. Диаметр, длина монтажной (металлической стержнеобразной) части датчика-зонда, длина соединительного кабеля определяются при заказе.
Электропитание термометра осуществляется от встраиваемой в электронный блок батареи или от внешнего источника постоянного тока напряжением от 7 до 10 В.

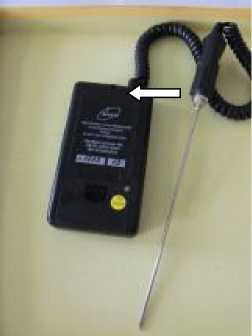

Рисунок 1. Общий вид термометра и место пломбирования (МП) корпуса
Корпус термометра пломбируются с целью исключения несанкционированного проникновения внутрь корпуса и доступа к внутренним схемам термометра.
Программное обеспечение
Термометр функционирует под управлением встроенного программного обеспечения (ПО).Встроенное программное обеспечение (ПО) имеет уровень защиты «А» по МИ 3286-2010 г.
Идентификационные признаки ПО приведены в таблице 1
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Встроенное ПО ТМП-2 |
ЭЛИПС. 301.00.000 ПО |
не присвоен |
Исполняемый код недоступен для считывания и модификации |
_ |
Технические характеристики
|
Диапазон измеряемых температур °С |
от минус 10 до плюс 100 |
|
Пределы допускаемой основной погрешности измерений температуры, °С: - в диапазоне от минус 10 °С до плюс 40 °С |
± 0,5 |
|
- в диапазоне свыше плюс 40 °С до плюс 100 °С |
± 1,0 |
|
Номинальная цена единицы наименьшего разряда |
0,1 °С |
|
Пределы допускаемой дополнительной погрешности при изменении температуры окружающей электронный блок среды от 0 °С до плюс 40 °С, °С |
± 0,3 |
|
Пределы допускаемой дополнительной погрешности при изменении напряжения источника питания от 7,0 В до 10,0 В, °С |
± 0,2 |
|
Минимальная глубина погружения датчика-зонда в исследуемую среду не более (в единицах его диаметра) |
15 |
|
Средняя наработка на отказ, ч, не менее |
2000 |
|
Габаритные размеры, мм, не более |
135х72х27 |
|
Масса термометра, кг, не более |
0,25 |
|
Диаметр монтажной части датчика-зонда термометра, мм |
от 1,9 до 11,0 |
|
Длина монтажной части датчика-зонда (вместе с ручкой) не менее 20-ти его диаметров и не более, м |
1,5 |
|
Максимальная длина электрического кабеля от монтажной части датчика-зонда до электронного блока не менее, м |
50 |
Знак утверждения типа
Знак утверждения типа наносится способом лазерной печати с последующим ламинированием на лицевую поверхность электронного блока термометра и методом печати на титульный лист 4211-301-57888324-2002 ПС «Термометр малогабаритный полупроводниковый ТМП-2»Паспорт.
Комплектность
Комплектность соответствует перечню, указанному в таблице 2: Таблица 2
|
Наименование изделия |
Обозначение документа |
Кол.,шт |
Примечание |
|
«Термометр малогабаритный полупроводниковый ТМП-2» |
ТУ42 11-301-57888324-2002 |
1 | |
|
Паспорт «Термометр малогабаритный полупроводниковый ТМП-2» |
4211-301-57888324-2002 ПС |
1 | |
|
Методика поверки «Термометр малогабаритный полупроводниковый ТМП-2» |
4211-301-57888324-2002 МИ |
1 |
Поверка
осуществляется по документу 4211-301-57888324-2002 МИ «ТЕРМОМЕТР МАЛОГАБАРИТНЫЙ ПОЛУПРОВОДНИКОВЫЙ ТМП-2. Методика поверки», согласованному ФГУП «СНИИМ» в 2002 г.
Эталоны, применяемые при поверке:
-термометр эталонный платиновый, ЭТС-100, 3 разряд;
Сведения о методах измерений
Описание метода измерений содержится в паспорте «Термометр малогабаритный полупроводниковый ТМП-2.» 4211-301-57888324-2002 ПС
Нормативные документы
1 ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
2 ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.
3 ТУ42 11-301-57888324-2002. «Термометр малогабаритный полупроводниковый ТМП-2 Технические условия.»
Рекомендации к применению
Рекомендуемая область применения термометра - выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных
Лист № 4
Всего листов 4 объектов установленных законодательством Российской Федерации обязательным требованиям
