Термометры биметаллические показывающие ТБП
| Номер в ГРСИ РФ: | 23880-21 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | СООО "Завод теплотехнических приборов", Беларусь, г.Минск |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 23880-21 |
| Наименование | Термометры биметаллические показывающие |
| Модель | ТБП |
| Страна-производитель | БЕЛАРУСЬ |
| Срок свидетельства (Или заводской номер) | 07.07.2026 |
Производитель / Заявитель
ООО "Завод теплотехнических приборов", Республика Беларусь
БЕЛАРУСЬ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 год |
| Зарегистрировано поверок | 696 |
| Найдено поверителей | 36 |
| Успешных поверок (СИ пригодно) | 684 (98%) |
| Неуспешных поверок (СИ непригодно) | 12 (2%) |
| Актуальность информации | 24.04.2024 |
Поверители
Скачать
| 23880-21: Описание типа СИ | Скачать | 1.6 MБ | |
| 23880-21: Методика поверки | Скачать | 5.4 MБ |
Описание типа
Назначение
Термометры биметаллические показывающие ТБП (далее по тексту - термометры) предназначены для измерения температуры неагрессивных жидкостей, газа, пара.
Область применения - различные области хозяйственной деятельности.
Описание
Принцип действия термометра основан на зависимости деформации биметаллической пружины от температуры измеряемой среды.
Биметаллическая пружина связана с осью, на которой закреплена стрелка. Деформация биметаллической пружины вызывает поворот оси, а вместе с ней и стрелки на определённый угол. Величина угла поворота зависит от температуры измеряемой среды
Конструктивно термометры изготавливают в трёх исполнениях: с осевым, радиальным расположением термобаллона и без термобаллона для контактного измерения температуры с внешней стороны трубопровода (контактный термометр).
Внешний вид всех исполнений термометров приведён в приложении А.
Знак поверки в виде клейма-наклейки наносится на стекло циферблата термометра.

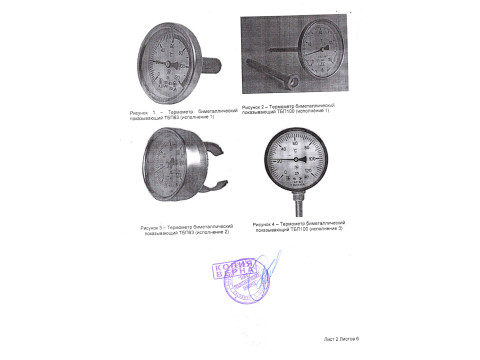

Внешний вид термометров приведен на рисунках 1 - 4.

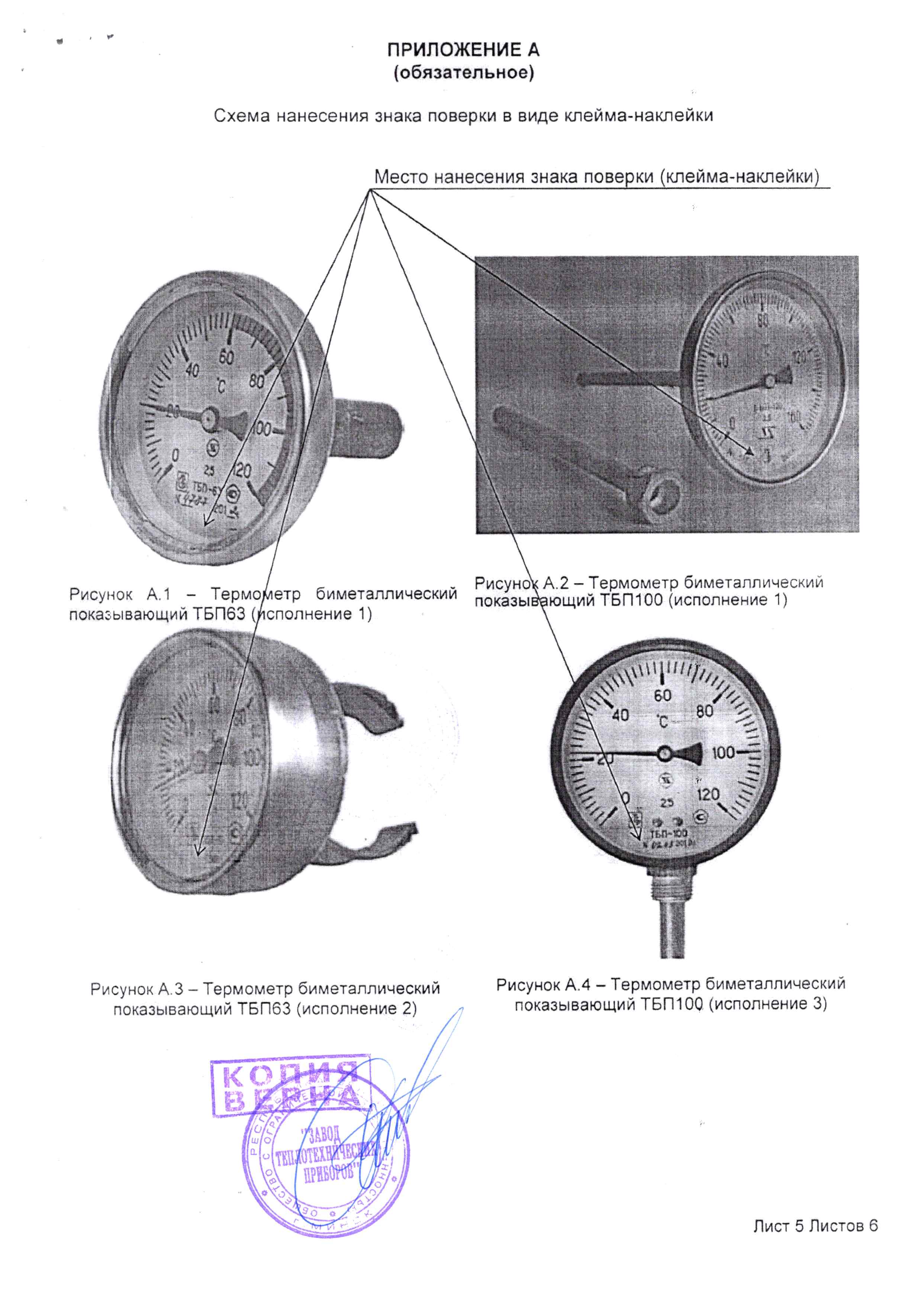

Место нанесения знака поверки в виде клейма-наклейки указано в приложении А.
Рисунок 1 - Термометр биметаллический

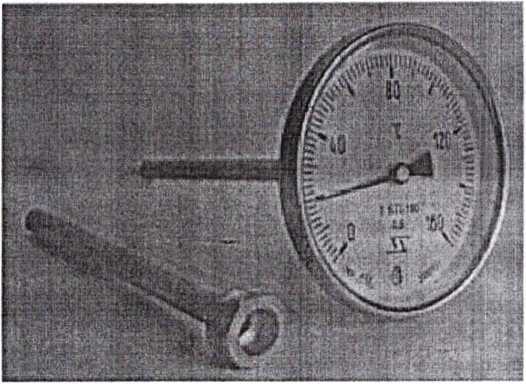

Рисунок 2 - Термометр биметаллический показывающий ТБП100 (исполнение 1)
показывающий ТБП63 (исполнение 1)

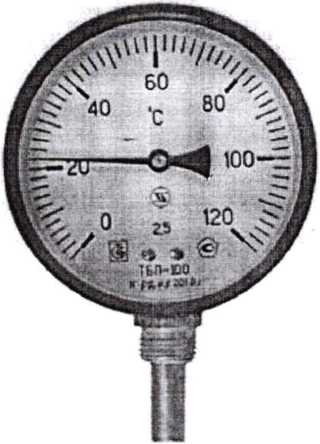

Рисунок 4 - Термометр биметаллический показывающий ТБП100 (исполнение 3)

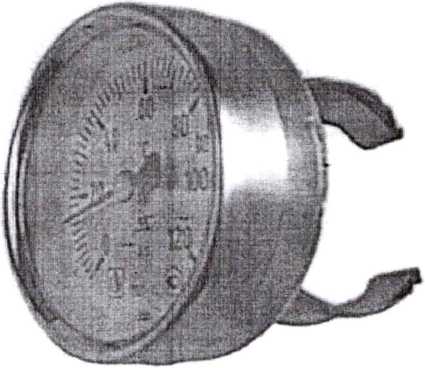

Рисунок 3 - Термометр биметаллический показывающий ТБП63 (исполнение 2)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики термометров приведены в таблице 1.
Таблица 1
|
Условное обозначение |
Наименование характеристики |
Значение |
|
ТБП63 |
Диапазон измерений температуры, °C |
от 0 до 120 от 0 до 16011 от 0 до 2001> |
|
Глубина погружения термобаллона, мм, не более |
02), 50, 60, 100, 160 | |
|
Класс точности |
2.5* | |
|
Конструктивное исполнение |
контактное, торцевое, радиальное | |
|
Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры от (20±5) °C в диапазоне от 0 °C до 40 °C на каждые 10 °C, °C |
±0,5 | |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP51 | |
|
ТБП100 |
Диапазон измерений температуры, °C |
от 0 до 120 от 0 до 160 от 0 до 200 |
|
Глубина погружения термобаллона, мм, не более |
50,60, 100, 160 | |
|
Класс точности |
1.5; 2,5 | |
|
Конструктивное исполнение |
торцевое, радиальное | |
|
Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающего воздуха от (20±5) °C в диапазоне от 0 °C до 40 °C на каждые 10 °C, °C |
±0,5 | |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP40 | |
|
ТБП63 ТБП100 |
Условия эксплуатации: - диапазон температуры окружающего воздуха, СС - относительная влажность окружающего воздуха |
от 0 до 40 до 95 % при 35 °C |
|
Условия транспортирования: -диапазон температуры окружающего воздуха, °C - относительная влажность окружающего воздуха |
от минус 25 до плюс 55 до (95+3) % при 35 °C | |
|
1) Только для ТБП63 торцевого и радиального конструктивного исполнения расположения термобаллона. 2) Только для ТБП63 контактного конструктивного исполнения расположения термобаллона. * Пределы допускаемой основной погрешности ±2,5 % от диапазона измерений. | ||
Термометры градуированы в градусах Цельсия (°C) по Международной практической температурной шкале в соответствии с требованиями ГОСТ 8.157-75.
Вариация показаний термометров не более абсолютного значения предела допускаемой основной погрешности.

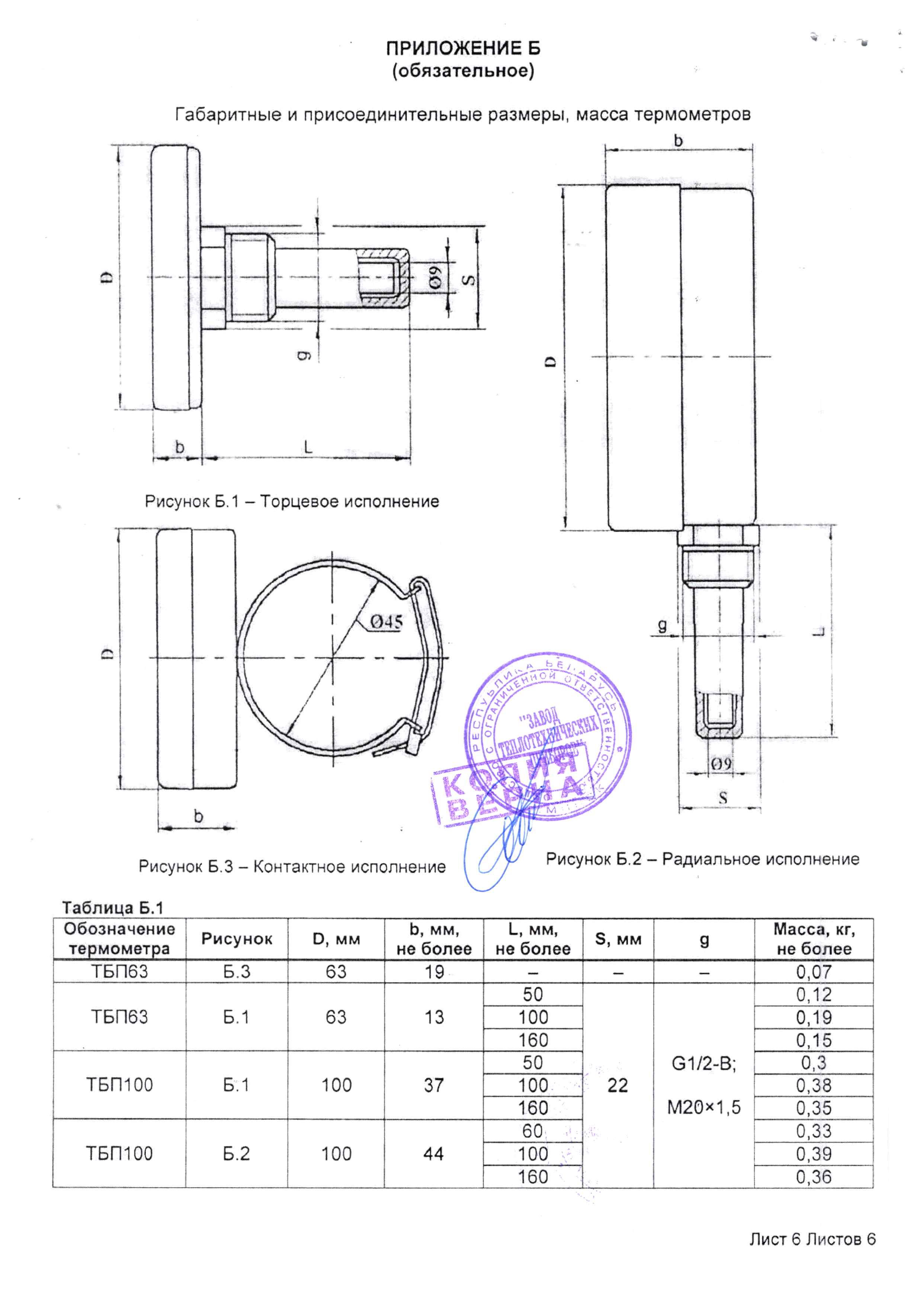

Габаритные, приложении Б.
присоединительные размеры и масса термометров приведены в
Знак утверждения типа
Знак утверждения типа наносится типографским способом на паспорт термометра.
Комплектность
Комплект поставки термометров представлен в таблице 2.
Таблица 2
|
Наименование |
Количество, шт. (экз.) |
|
Термометр |
1 |
|
Паспорт |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МРБ МП.313-2016 |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ РБ 37388602.003-97 «Термометры биметаллические показывающие ТБП. Технические условия».
МРБ МП.313-2016 «Термометры биметаллические показывающие ТБП. Методика поверки».
Заключение
Термометры биметаллические показывающие ТБП соответствуют требованиям ТУ РБ 37388602.003-97.
Межповерочный интервал: не более 24 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
