Ваттметры и варметры цифровые щитовые СР3020

Номер в ГРСИ РФ: 23893-18
Категория: Ваттметры
Производитель / заявитель: ООО предприятие "ЗИП-Научприбор", г.Краснодар
Скачать
23893-18: Описание типа СИ Скачать 182.3 КБ
23893-18: Методика поверки Скачать 2.2 MБ
Заказать
Поставщик: ЦИТ «Эталонприбор»
Ваттметры и варметры цифровые щитовые СР3020 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Ваттметры цифровые щитовые СР3020 (далее - ваттметры СР3020) предназначены для измерения активной мощности, а варметры цифровые щитовые СР3020 (далее - варметры СР3020) - для измерения реактивной мощности в трехфазных четырехпроводных или трехпроводных цепях переменного тока.

Информация по Госреестру

Основные данные
Номер по Госреестру 23893-18
Наименование Ваттметры и варметры цифровые щитовые
Модель СР3020
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 23.04.2023
Производитель / Заявитель

ООО предприятие "ЗИП-Научприбор", г.Краснодар

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 6 лет
Зарегистрировано поверок 105
Найдено поверителей 4
Успешных поверок (СИ пригодно) 105 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

23893-18: Описание типа СИ Скачать 182.3 КБ
23893-18: Методика поверки Скачать 2.2 MБ

Описание типа

Назначение

Ваттметры цифровые щитовые СР3020 (далее - ваттметры СР3020) предназначены для измерения активной мощности, а варметры цифровые щитовые СР3020 (далее - варметры СР3020) - для измерения реактивной мощности в трехфазных четырехпроводных или трехпроводных цепях переменного тока.

Описание

Принцип действия ваттметров и варметров СР3020 основан на аналогово-цифровом преобразовании мгновенных значений входных токов и напряжений с помощью АЦП специализированного микроконтроллера, и дальнейшем вычислении значения активной или реактивной мощности по алгоритму, позволяющему исключить влияние частоты, фазы и несин-хронности выборок мгновенных значений тока и напряжения, исключающему постоянную составляющую сигнала, и учитывающему коэффициенты трансформации измерительных трансформаторов напряжения (ИТН) и измерительных трансформаторов тока (ИТТ). Результаты измерений, вычисляемые микроконтроллером в реальном времени, выводятся на светодиодный индикатор и подготавливаются для передачи по интерфейсу.

Ваттметры и варметры СР3020 выполнены по трехэлементной схеме, подключаются непосредственно к ИТН и ИТТ и измеряют активную или реактивную мощность соответственно.

Конструктивно ваттметры и варметры СР3020 выполнены в литом корпусе из само-затухающего полифениленоксида, в котором смонтирован электронный блок. На лицевой панели ваттметров и варметров СР3020 расположено окно для индикаторов. На задней панели расположены разъемы для подключения напряжения питания, входных напряжений, выходных контактов реле и интерфейса, а также клеммы для подключения входных токов.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого ваттметра и варметра СР3020, наносится на маркировочный ярлык, расположенный на верхней плоскости корпуса, методом офсетной печати, и в формуляре на ваттметры или варметры СР3020 типографским способом.

Буквенно-цифровое обозначение типа каждого ваттметра и варметра СР3020 наносится на лицевой панели в правом верхнем углу методом офсетной печати.

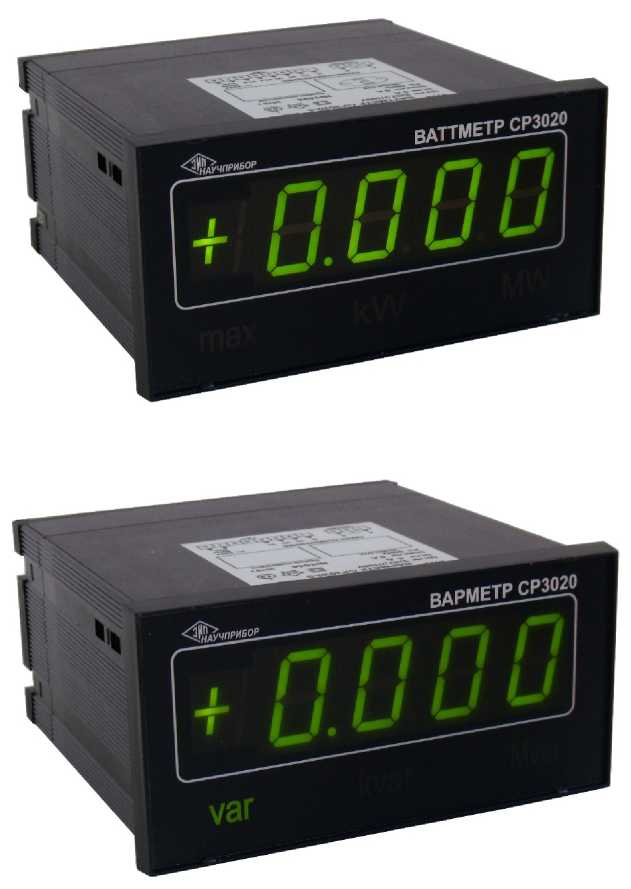

Фотография общего вида ваттметров и варметров СР3020 приведена на рисунке 1.

Фотография общего вида ваттметров СР3020 с указанием места нанесения знака утверждения типа, заводского номера, года выпуска и знака поверки в виде оттиска поверительного клейма приведена на рисунке 2.

Фотография общего вида варметров СР3020 с указанием места нанесения знака утверждения типа, заводского номера, года выпуска и знака поверки в виде оттиска поверительного клейма приведена на рисунке 3.

Фотография общего вида ваттметров и варметров СР3020 с указанием, места нанесения гарантийной пломбы завода изготовителя, защищающей от несанкционированного доступа приведена на рисунке 4.

Рисунок 1 - Общий вид ваттметров и варметров СР3020

Место нанесения заводского номера

Место нанесения знака утверждения типа

Место нанесения года выпуска

[Ц[\.

BAMS^ Uh**- 3x57,7/1 Ih *** 5 А (max*** 6 А Fh 50Hz Штамп ОТК

''•-с^йаучприбор

ETP СР3020-5

№1612) <*2017 Г оттиск знакй поверки

ЗИП 07 отк

СХЕМА ПОДКЛЮЧЕНИЯ V 220V А В N Ua Ub UcK1.1 К1.2^°д2 , 4 ,~Г *, AAl/IAll ! Ч Ч Ч I Ч2h IЧ Ч 6[тХв| “RS485”                “XI"        \

Место для нанесения знака поверки в виде оттиска поверительного клейма

Рисунок 2 - Фотография общего вида ваттметров СР3020 с указанием места нанесения знака утверждения типа, заводского номера, года выпуска и знака поверки в виде оттиска пове-рительного клейма

Место нанесения заводского номера

Место нанесения знака утверждения типа

Место нанесения года выпуска

ВАРМЕТР CP3020-5

Un~ 3x57,7/1 Qi 1н*- 5A

Imax <"■* 6 A

Fh 50Hz

Штамп OTK

[□] (jj is112?> <"2017

оттиск знакЗ--“

поверки

ЗИП ’ 07 от к

СХЕМА ПОДКЛЮЧЕНИЯ

N Ua Ub Uc

“RS485’1

"Х1"

Место для нанесения знака поверки в виде оттиска поверительного клейма

Рисунок 3 - Фотография общего вида варметров СР3020 с указанием места нанесения знака утверждения типа, заводского номера, года выпуска и знака поверки в виде оттиска пове-рительного клейма

Место нанесения гарантийной пломбы завода изготовителя

Рисунок 4 - Общий вид ваттметров и варметров СР3020 с указанием, места нанесения гарантийной пломбы завода изготовителя, защищающей от несанкционированного доступа

Знаки поверки наносятся в виде оттиска поверительного клейма в таблице 1 формуляра и на маркировочный ярлык (шильдик) ваттметра или варметра СР3020 в месте, указанном на рисунке 2 и рисунке 3. Знак поверки в виде наклейки наносится в таблице 1 формуляра ваттметра или варметра СР3020.

Программное обеспечение

Программное обеспечение (ПО) ваттметров СР3020 и варметров СР3020 записывается в память программ управления микроконтроллера на этапе производства, после чего пережигается перемычка внутри микроконтроллера и доступ к ПО становится невозможным.

Внешний интерфейс предназначен для обеспечения работы ваттметров и варметров в составе измерительных систем и передачи результатов измерений на ПЭВМ. Возможность внесения изменений в ПО через внешний интерфейс отсутствует.

Защита программного обеспечения от непреднамеренных и преднамеренных действий соответствует уровню "высокий" по Р50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Наименование ПО

Встроенное

Идентификационное наименование ПО

CP3020v3.txt

Номер версии (идентификационный номер) ПО

3

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

4981

Алгоритм вычисления цифрового идентификатора ПО

CRC16

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное значение фазных напряжений (Ифн), В

57,7

Номинальное значение линейных напряжений (Илн), В

100

Номинальное значение сил фазных токов (1фн), А

1 или 5

Номинальное значение измеряемой активной мощности (Рн) для ваттметров СР3020 с 1фн = 1 А, Вт

173

Номинальное значение измеряемой реактивной мощности (Qi i) для варметров СР3020 с 1фн = 1 А, вар

173

Номинальное значение измеряемой активной мощности для ваттметров СР3020 с 1фн = 5 А, Вт

865

Номинальное значение измеряемой реактивной мощности для варметров СР3020 с 1фн = 5 А, вар

865

Диапазон изменения сил фазных токов, А

от 0,01 1фн до 1,20 1фн

Диапазон изменения фазных и линейных напряжений, В

от 0,80 Uh до 1,20 Uh

Диапазон измерения активной мощности для ваттметров СР3020 с 1фн = 1 А, Вт

от -249 до +2491)

Диапазон измерения реактивной мощности для варметров СР3020 с 1фн = 1 А, вар

от -249 до +2491)

Диапазон измерения активной мощности для ваттметров СР3020 с 1фн = 5 А, Вт

от -1245 до +12451)

Диапазон измерения реактивной мощности для варметров СР3020 с 1фн = 5 А, вар

от -1245 до +12451)

Диапазон частот входных напряжений и токов, Г ц

от 48 до 52

Номинальный коэффициент активной мощности, cos9

1

Диапазон изменения коэффициента активной мощности (cos9)

от -1 до +1

Номинальный коэффициент реактивной мощности (sm9)

1

Диапазон изменения коэффициента реактивной мощности (sm9) при четырехпроводной схеме включения

от -1 до -0,5 от +0,5 до +1

Диапазон изменения коэффициента реактивной мощности (sm9) при трехпроводной схеме включения

от -1 до -0,6 от +0,6 до +1

Пределы допускаемой, приведенной к номинальному значению измеряемой мощности, основной погрешности измерений, %: - активной

- реактивной мощности

±0,5

±1,0

Диапазон установки уставки допускаемого максимального значения активной мощности, Вт

от 10 до 99-108

Диапазон установки коэффициента трансформации напряжения (Кн)

от 1 до 20000

Наименование характеристики

Значение

Диапазон установки коэффициента трансформации тока (Кт)

от 1 до 6000

Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры, на каждые 10 оС изменения температуры, в рабочем диапазоне температур, %:

- при измерении активной мощности

- при измерении реактивной мощности

±0,25 ±0,5

1) - для коэффициентов трансформации напряжения и тока равных единице

Таблица 3 - Технические характеристики

Параметры электрического питания:

- напряжение переменного тока, В

- частота переменного тока, Г ц

- постоянное напряжение, В

от 85 до 260

от 47 от 65 от 120 до 300

Потребляемая мощность, В А, не более

5

Габаритные размеры, мм, не более

- высота

72

- ширина

144

- длина

160

Масса, кг, не более

0,65

Нормальные условия измерений:

- температура окружающей среды, оС

от +18 до +22

- относительная влажность, %

от 30 до 80

- атмосферное давление, кПа

от 84 до 106

Условия эксплуатации:

- температура окружающего воздуха, оС

от +5 до +40

- относительная влажность, при температуре +25 оС, %

90

Средний срок службы, лет

15

Средняя наработка на отказ, ч

100000

Знак утверждения типа

наносится на маркировочный ярлык, расположенный на верхней плоскости корпуса, методом офсетной печати, и на титульных листах руководства по эксплуатации и формуляра типографским способом.

Комплектность

Таблица 4 - Комплектность ваттметра СР3020

Наименование

Обозначение

Количество

Ваттметр СР3020

-

1 шт.

Формуляр

3ИУСН.395.001

1 экз.

Ведомость принадлежностей

3ИУСН.395.001 ЗИ

1 экз.

Принадлежности

-

1 комплект

Руководство по эксплуатации

0ИУСН.140.001 РЭ

1 экз. 1)

Диск с описанием и технологической программой

-

1 шт. 1)

1) на партию ваттметров СР3020, поставляемых в один почтовый адрес.

Таблица 5 - Комплектность варметра СР3020

Наименование

Обозначение

Количество

Варметр СР3020

1 шт.

Формуляр

3ИУСН.395.002

1 экз.

Ведомость принадлежностей

3ИУСН.395.002 ЗИ

1 экз.

Принадлежности

-

1 комплект

Руководство по эксплуатации

0ИУСН.140.001 РЭ

1 экз. 1)

Диск с описанием и технологической программой

-

1 шт. 1)

1) на партию варметров СР3020, поставляемых в один почтовый адрес.

Сведения о методах измерений

приведены в разделе 7 «Порядок работы» «Ваттметры и варметры цифровые щитовые СР3020. Руководство по эксплуатации» 0ИУСН.140.001 РЭ.

Нормативные документы

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний;

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 30804.3.2-2013 Совместимость технических средств электромагнитная. Эмиссия гармонических составляющих тока техническими средствами с потребляемым током не более 16 А (в одной фазе). Нормы и методы испытаний;

ГОСТ 30804.3.3-2013 Совместимость технических средств электромагнитная. Колебания напряжения и фликера, в низковольтных системах электроснабжения общего назначения. Технические средства с потребляемым током не более 16 А (в одной фазе), подключаемые к электрической сети при несоблюдении определенных условий подключения. Нормы и методы испытаний;

ГОСТ 12.2.091-2012 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования;

Технические условия ТУ 4221-014-16851585-2002 Ваттметры и варметры цифровые щитовые СР3020.
