Трансформаторы напряжения ЗНОГ-110
| Номер в ГРСИ РФ: | 23894-12 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ПО "Машиностроительный завод "Молния", г.Москва |
Для измерений высоких напряжений переменного тока промышленной частоты и применяется для передачи сигнала измерительной информации измерительным приборам, устройствам защиты, автоматики, сигнализации и управления в цепях измерений и защиты в сетях напряжением 110/√3 кВ с заземленной нейтралью.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 23894-12 |
| Действует | по 13.04.2017 |
| Наименование | Трансформаторы напряжения |
| Модель | ЗНОГ-110 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 069bae26-309d-05ea-3dcf-a41e9ffb0123 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.02 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Примечание | 13.04.2012 утвержден вместо 23894-07 |
| Информация о сертификате | |
| Срок действия сертификата | 13.04.2017 |
| Номер сертификата | 46101 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 231 п. 31 от 13.04.201201 от 18.01.07 п.152 |
Производитель / Заявитель
ОАО "ПО "Машиностроительный завод "Молния", РОССИЯ, г.Москва
Россия
109391, Рязанский пр-т, 6а. Тел. 171-28-96, 171-36-11, факс 171-91-61, www.molniya.ru, E-mail: molniya@aport2000.ru
Поверка
| Методика поверки / информация о поверке | UJCN 8/216-88 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 335 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
23894-12: Описание типа
2012-23894-12.pdf
|
Скачать | 80.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы напряжения ЗНОГ-110 предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты, применяются в сетях 110 кВ с заземленной нейтралью.
Описание
Трансформаторы напряжения типа ЗНОГ-110 представляют собой масштабные преобразователи индуктивного типа. Принцип действия основан на явлении взаимной индукции в обмотках, намотанных на один сердечник.

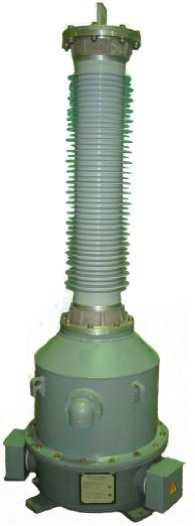

Трансформаторы ЗНОГ-110 имеют первичную и три вторичные обмотки: две основные (для измерений и для коммерческого учета) и дополнительную. Обмотки размещены в баке, заполненном элегазом, плотность которого контролируется специальным монитором плотности. Для обеспечения безопасности предусмотрен предохранительный клапан с разрывной мембраной. Высокое напряжение подается на установленный на высоковольтном полимерном вводе фланец. Внутренняя изоляция ввода - элегазовая. Вторичные основные обмотки обеспечивают коэффициенты трансформации, равные 1100, дополнительная обмотка - 1100/^3. Вывод Х первичной обмотки и выводы вторичных обмоток a1 - xi, a2 - x2 и ад -хд подключены к клеммам контактной коробки, расположенной на боковой поверхности бака у его основания. Крышка коробки пломбируется для предотвращения несанкционированного доступа. Выводы X, х1, х2 и хд заземляются.
Технические характеристики
- номинальное первичное напряжение, кВ 110/^3
- количество вторичных обмоток - основных/дополнительных:
- номинальные вторичные напряжения, В
- основных обмоток (для измерений и для коммерческого учета) 100/^3
- дополнительной обмотки
- номинальная частота, Гц
- номинальная мощность основной вторичной обмотки 2 (для
коммерческого учета) при нагрузке с коэффициентом мощности cos ф = 0.8
(при отсутствия нагрузки на других обмотках) в классе точности 0,2, ВА 30
|
- номинальная мощность основной вторичной обмотки 1 (для измерений) при нагрузке с коэффициентом мощности cos ф = 0.8 (при условии отсутствия нагрузки на других обмотках) , В^ А: - в классе точности 0,2/ 0,5 - в классе точности 1/ 3 |
100 / 400 600/ 1200 |
|
- номинальная мощность дополнительной вторичной обмотки при нагрузке с коэффициентом мощности cos ф = 0,8 в классе точности 3,0 (при условии отсутствия нагрузки на других обмотках), В^А |
1200 |
|
- суммарная предельная мощность вторичных (основных и дополнительной) обмоток трансформатора, В^А |
2500 |
|
- предельная мощность вторичной дополнительной обмотки, В\А |
2000 |
|
- давление заполнения (абсолютное) трансформатора элегазом при температуре +20°С, МПа |
0,45+0,01 |
|
- предельно-допустимое давление (абсолютное) элегаза при температуре +20°С в течение 24-х часов, МПа |
0,40+0,01 |
|
- наибольшее рабочее напряжение, при давлении избыточном элегаза равном нулю в течение 2-х часов, кВ |
126/V3 |
|
- средняя наработка на отказ, не менее, ч |
120 000 |
|
- масса элегаза, кг |
6 |
|
- масса трансформатора не более, кг |
450 |
|
Климатическое исполнение У1 по ГОСТ 15150-69. | |
Знак утверждения типа |
Знак утверждения типа наносится на табличку трансформатора методом сеткографии, а на эксплуатационную документацию - типографским способом.
Комплектность
Трансформатор напряжения ЗНОГ-110 - 1 шт.
Руководство по эксплуатации - 1 экз.
Паспорт - 1 экз.
Поверка
Осуществляется по ГОСТ 8.216-88 " ГСИ. Трансформаторы напряжения. Методика поверки". Основные средства поверки:
- Трансформаторы напряжения эталонные NVOS (номинальное первичное напряжение 110/Д 220/Д класс точности 0,01).
- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Сведения о методах измерений
Сведения приведены в руководстве по эксплуатации «Трансформаторы напряжения типа ЗНОГ-110».
Нормативные документы
ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".
ГОСТ 8.216-88 "ГСИ. Трансформаторы напряжения. Методика поверки".
