Преобразователи температуры термоэлектрические ТХА-18
| Номер в ГРСИ РФ: | 23912-08 |
|---|---|
| Производитель / заявитель: | ЗАО "Термико", г.Москва |
|
23912-08: Описание типа
2013-23912-08.pdf
|
Скачать | 77.4 КБ |
Для измерения температуры обжиговых печей при производстве огнеупоров, для применения в различных областях хозяйственной деятельности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 23912-08 |
| Действует | по 23.08.2018 |
| Наименование | Преобразователи температуры термоэлектрические |
| Модель | ТХА-18 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c5b4ee72-26f5-f996-59a2-b8aef93874ca |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4211 -511 -17113168-02 |
| Класс СИ | 32.02 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | Взамен № 23912-02 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ФБУ "ЦСМ Московской области" (ранее - Менделеевский ЦСМ) |
| Адрес центра | 141570, Московская обл., Солнечногорский р-н, п/о Менделеево |
| Руководитель центра | Завьялов Николай Вениаминович |
| Телефон | (8*095) 535-92-43 |
| Факс | 535-92-43, 535-24-21 |
| Информация о сертификате | |
| Срок действия сертификата | 01.10.2013 |
| Номер сертификата | 32638 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 09д3 от 11.09.08 п.157 |
Производитель / Заявитель
ЗАО "Термико", РОССИЯ, г.Москва
Россия
103617, г.Зеленоград, к.1416, кв.146), тел. (495) 535-92-14, факс 535-93-31. (124460, а/я 82, Тел. (495) 745-0584, 225-30-17; (499) 720-9214, факс (495) 745-0583, (499) 720-9331)
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.338-02 |
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 576 (99%) |
| Неуспешных поверок (СИ непригодно) | 3 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
23912-08: Описание типа
2013-23912-08.pdf
|
Скачать | 77.4 КБ |
Описание типа
Назначение
Преобразователи температуры термоэлектрические ТХА-18 (далее - термопреобразователи) предназначены для измерения температуры обжиговых печей при производстве огнеупоров.
Описание
Принцип действия термопреобразователя основан на преобразовании температуры в термоэлектродвижущую силу термопары при наличии разности температур между ее свободными концами и рабочим спаем.
Термопреобразователь состоит из чувствительного элемента, защитной арматуры и клеммной головки.
В качестве чувствительного элемента используется термопара хромель-алюмель (тип К) из провода диаметром 3,2 мм с одним рабочим спаем. Рабочий спай изолирован от защитной арматуры.
Защитная арматура состоит из соединенных между собой керамического чехла и металлической трубки. В зависимости от материала защитной арматуры преобразователи температуры термоэлектрические ТХА-18 имеют следующие виды исполнения:
ТХА-18-11 - сталь 15Х25Т, корунд КТВП или МКР;
ТХА-18-21 - сталь 12Х18Н10Т, корунд КТВП или МКР;
ТХА-18-31 - сталь ХН78Т, корунд КТВП или МКР.
Клеммная головка выполнена из сплавов алюминия и предназначена для подключения термопреобразователя к измерительной цепи.
Конструкция термопреобразователя является неразборной.
Способ крепления термопреобразователя при монтаже - свободная установка в патрубке.

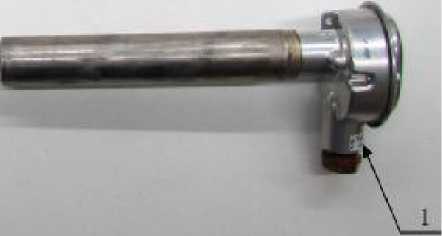

1 - место нанесения маркировки
Рисунок 1 - Внешний вид преобразователя температуры термоэлектрического ТХА-18.
Клеймо и маркировка наносятся на шильдик, прикрепляемый к клеммной головке термопробразователей.
Технические характеристики
Диапазон измеряемых температур, °С от минус 40 до плюс 1200
|
Номинальное значение температуры применения, °С - ТХА-18-11 |
1000 |
|
- ТХА-18-21 |
800 |
|
- ТХА-18-31 |
1100 |
|
Номинальная статическая характеристика (НСХ) |
К |
|
Пределы допускаемых отклонений чувствительного элемента от НСХ по ГОСТ 6616-94 для ТХА класса 2, °С | |
|
- в диапазоне температур от минус 40 до 333 °С |
±2,5 |
|
- в диапазоне температур от 333 до 1200 °С |
±0,0075^, где t - значение измеряемой температуры, °С |
|
Пределы основной погрешности термопреобразователя в сборе с керамическим чехлом, °С | |
|
- в диапазоне температур от минус 40 до 333 °С |
±3,5 |
|
- в диапазоне температур от 333 до 1200 °С |
±0,01-t, где t - значение измеряемой температуры, °С |
|
Длина монтажной части, мм |
от 500 до 2000 |
|
диаметр, мм |
30 |
|
Масса (в зависимости от исполнения), кг |
от 1,2 до 7,2 |
|
Электрическое сопротивление изоляции при температуре (25±10) °С и относительной влажности от 30 до 80%, МОм, |
100 |
|
не менее | |
|
Показатель тепловой инерции, с, не более |
300 |
|
Вид климатического исполнения по ГОСТ 15150 |
У3, ТВ3 |
|
Степень защиты по ГОСТ 14254 |
IP65 |
|
Условное давление, МПа |
0,6 |
|
Вероятность безотказной работы Ра1 за 2000 ч при 1000 °С, |
0,96 |
|
не менее | |
|
Средний срок службы, ч, не менее - при температуре эксплуатации 800 °С |
10000 |
|
- при температуре эксплуатации 1000 °С |
2000 |
|
- при температуре эксплуатации 1200 °С |
100 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта - типографским способом.
Комплектность
|
1 Преобразователь температуры термоэлектрический ТХА-18 |
1 шт. |
|
2. Паспорт ЕМТК.51.1800.00ПС |
1 экз. |
|
3.Свидетельство о поверке |
1 экз. |
Поверка
осуществляется по документу ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».
Основное поверочное оборудование:
- термометр сопротивления платиновый эталонный ПТС-10М 1 разряда, номер по Госреестру: 11804-99, диапазон температур от минус 196 °С до плюс 660 °С;
- преобразователь термоэлектрический платинородий-платиновый эталонный ППО 2 разряда, номер по Госреестру: 01442-00, диапазон температур от 300 до 1200 °С;
- компаратор напряжений Р3003, номер по Госреестру: 7476-91, входное напряжение (0-0,1) В, класс 0,0005;
- нормальный элемент;
- печь малоинерционная трубчатая МТП-2М (100 - 1200) °С, температурный градиент 0,8 °С/см.
Сведения о методах измерений
ЕМТК 51.1800.00ПС Преобразователи температуры термоэлектрические ТХА-18. Паспорт.
Нормативные документы
ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования
ГОСТ 8.338-2002 Государственная система обеспечения единства измерений. Преобразователи термоэлектрические. Методика поверки
ТУ 4211-511-17113168-02 Преобразователи температуры термоэлектрические
ТХА-18. Технические условия.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
