Наборы стеклянных мер оптической плотности НОСМОП-9
| Номер в ГРСИ РФ: | 23929-08 |
|---|---|
| Производитель / заявитель: | ЗАО НПП "Техномедика", г.Москва |
Для использования при поверках анализатора билирубина у новорожденных фотометрического капиллярного АБФн-04-"НПП-ТМ".
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 23929-08 |
| Действует | по 29.11.2027 |
| Наименование | Наборы стеклянных мер оптической плотности |
| Модель | НОСМОП-9 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b3071cd9-ce14-96f0-57b0-164a89f8afce |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ-9443-017-11254896-2002 |
| Класс СИ | 37 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | Взамен № 23929-02 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИОФИ |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Иванов Вячеслав Семенович |
| Телефон | (8*095) 437-56-33 |
| Факс | 437-31-47 |
| Информация о сертификате | |
| Срок действия сертификата | 01.02.2013 |
| Номер сертификата | 30472 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 02 от 31.01.08 п.299 |
Производитель / Заявитель
ООО НПП "ТЕХНОМЕДИКА", г. Москва; ЗАО НПП "Техномедика", г. Москва (срок свидетельства: 01.02.2018 г.)
Россия
129081, а/я 91. Тел.403-86-66 (129281, Староватутинский пр-д, 5, стр.3, тел. 404-93-55, тел. 181-45-18), www.technomedica.com, E-mail: tm@technomedica.com
Поверка
| Методика поверки / информация о поверке | Раздел 9 ДГВИ.203329.007 РЭ |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 361 (97%) |
| Неуспешных поверок (СИ непригодно) | 12 (3 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
23929-08: Описание типа
2020-23929-08.pdf
|
Скачать | 134.7 КБ | |
|
23929-08: Методика поверки
2020-mp23929-08.pdf
|
Скачать | 3.5 MБ |
Описание типа
Назначение
Наборы стеклянных мер оптической плотности НОСМОП-9 (далее по тексту - наборы), предназначены для воспроизведения единицы зональной оптической плотности и спектрального коэффициента направленного пропускания СКНП на длинах волн 492 нм и 523 нм. Наборы используются при поверке анализаторов билирубина у новорожденных фотометрических капиллярных со встроенной автокалибровкой и безреагентной пробоподготовкой АБФн-04-«НПП-ТМ».
Описание
Принцип работы основан на измерении фотометром оптической плотности мер из набора и определении погрешности измерений фотометра.
Наборы размещены в футляре.
Набор состоит из пяти мер, изготовленных из оптического стекла толщиной 2,3 мм, торец каждой меры маркирован цветной несмывающейся краской.
Таблица 1 - Материал и маркировка мер
|
Номер меры |
Материал стекла |
Цвет маркировки |
|
1 |
К8 |
Белый |
|
2 |
НС6 |
Желтый |
|
3 |
НС7 |
Розовый |
|
4 |
НС8 |
Голубой |
|
5 |
НС9 |
Зелёный |
Общий вид наборов стеклянных мер оптической плотности НОСМОП-9 представлен на рисунке 1; общий вид наборов стеклянных мер оптической плотности НОСМОП-9 в футляре представлен на рисунке 2, вид и обозначение маркировки представлены на рисунке 3; размеры держателя, предназначенного для крепления мер при поверке набора, представлены на рисунке 4.
Пломбирование стеклянных мер оптической плотности НОСМОП-9 не предусмотрено.

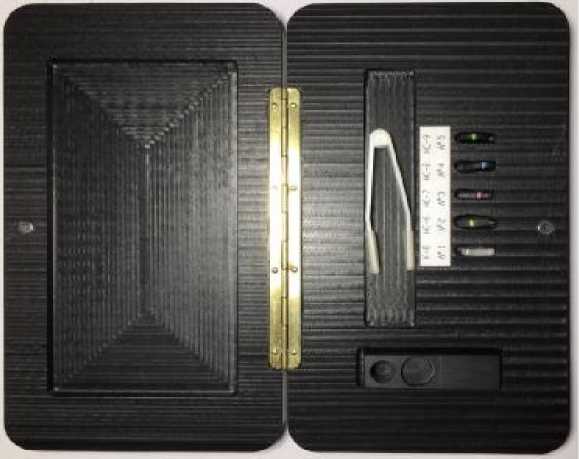

Рисунок 1 - Общий вид наборов стеклянных мер оптической плотности НОСМОП-9

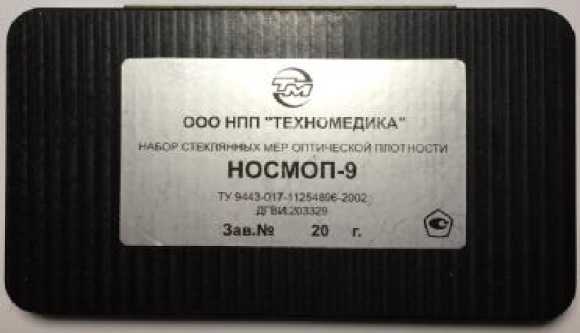

Рисунок 2 - Общий вид наборов стеклянных мер оптической плотности НОСМОП-9 в футляре
Рисунок 3 - Вид и обозначение маркировки

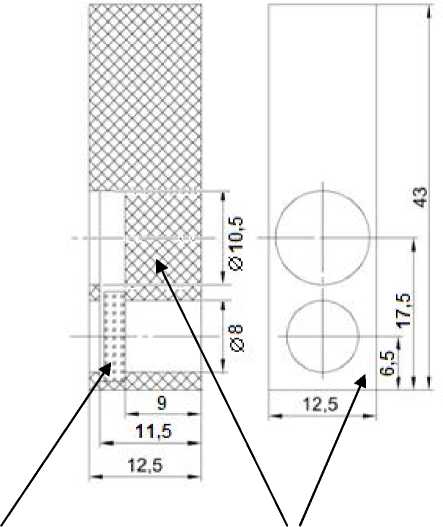

Мера
Держатель мер
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Значения зональной оптической плотности на длинах волн Amax=492 нм и Amax=523 нм относительно значения зональной оптической плотности меры № 1, Б мера № 2 мера № 3 мера № 4 мера № 5 |
от 0,090 до 0,150 от 0,180 до 0,350 от 0,500 до 0,800 от 1,000 до 1,550 | ||
|
Значения спектрального коэффициента направленного пропускания СКНП на длинах волн Amax=492 нм и Amax=523 нм, % мера № 2 мера № 3 мера № 4 мера № 5 |
от 70,79 до 81,28 от 44,67 до 66,07 от 15,85 до 31,62 от 2,82 до 10,00 | ||
|
Пределы допускаемой абсолютной погрешности зональной оптической плотности, Б | |||
|
Номера мер |
Значения зональной оптической плотности на длинах волн Amax=492 нм и Amax=523 нм D, % |
Значения абсолютной погрешности зональной оптической плотности на длинах волн Amax=492 нм и Amax=523 нм AD, Б не более | |
|
мера № 2 мера № 3 мера № 4 мера № 5 |
от 0,090 до 0,150 от 0,180 до 0,350 от 0,500 до 0,800 от 1,000 до 1,550 |
±0,006 ±0,006 ±0,006 ±0,006 | |
|
Пределы допускаемой абсолютной погрешности при вычислении СКНП, % | |||
|
Номера мер |
Значения спектрального коэффициента направленного пропускания СКНП на длинах волн Amax=492 нм и Amax=523 нм Т, % |
Значения абсолютной погрешности СКНП на длинах волн Amax=492 нм и Amax=523 нм АТ, %, не более | |
|
мера № 2 мера № 3 мера № 4 мера № 5 |
от 70,79 до 81,28 от 44,67 до 66,07 от 15,85 до 31,62 от 2,82 до 10,00 |
±1,12 ±0,91 ±0,44 ±0,14 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - футляра с набором |
10 |
|
- диаметр меры |
160x90x30 |
|
- диаметр световой зоны меры |
6 |
|
- толщина меры по оптической оси |
2,3 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Масса, г, не более: - меры - футляров с набором мер |
5 500 |
|
Срок службы, лет, не менее |
4 |
|
Условия эксплуатации: - температура окружающего воздуха, 0С - относительная влажность, %, не более - атмосферное давление, мм рт.ст. |
от 21 до 25 60 от 675 до 825 |
Знак утверждения типа
наносится типографским способом на титульный лист Руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Набор стеклянных мер оптической НОСМОП-9* |
ДГВИ.203329.007 |
1 шт. |
|
Принадлежности | ||
|
Футляр Пинцет Держатель мер** |
ДГВИ.305632.005 ДГВИ.942251.001 ДГВИ.203319.005 |
1 шт. 1 шт. 1 шт. |
|
Эксплуатационная документация | ||
|
Руководство по эксплуатации |
ДГВИ.203329.007 РЭ |
1 экз. |
|
Методика поверки |
МП 020.Д4-19 |
1 экз. |
|
Свидетельство о поверке |
- |
1 экз. |
|
* Меры №№ 1-5 * * Для крепления мер при их поверке | ||
Поверка
осуществляется по документу МП 020.Д4-19 «ГСИ. Наборы стеклянных мер оптической плотности НОСМОП-9. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 30 мая 2019 года.
Основные средства поверки:
Вторичный эталон единицы оптической плотности по государственной поверочной схеме «Об эталонах единиц величин используемых в сфере государственного регулирования обеспечения единства измерений», утвержденной приказом Росстандарта от 28.09.2018 № 2085.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых наборов мер с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Государственная поверочная схема для средств измерений оптической плотности, утвержденная приказом Росстандарта от 28.09.2018 г. № 2085
ТУ 9443-017-11254896-2002 Набор стеклянных мер оптической плотности НОСМОП-9 Технические условия
