Манометры, мановакуумметры МТ, МВТ

Назначение

Манометры МТ, мановакуумметры МВТ (далее - приборы) предназначены для измерения избыточного и вакуумметрического давления неагрессивных некристаллизующихся жидкостей, газов, пара.

Приборы могут использоваться в промышленности, энергетике, технологических системах транспортировки жидкости и газа, тепло- и газоснабжении.

Описание

Принцип действия приборов основан на преобразовании давления через деформацию упругого чувствительного элемента, связанного с помощью поводка с трибко-секторным механизмом, на оси которого закреплена показывающая стрелка, в поворот показывающей стрелки на угол, пропорциональный измеряемому давлению.

Приборы конструктивно состоят из цилиндрического корпуса с циферблатом, закрытым предохранительным стеклом, и штуцера в нижней части для присоединения к месту отбора давления.

Корпус приборов изготавливается в виде цилиндра диаметром 63, 100 и 160 мм из стали и полистирола.

На циферблат приборов наносится заводской (серийный) номер по системе нумерации изготовителя. Первая цифра в номере обозначает последнюю цифру в годе выпуска прибора.

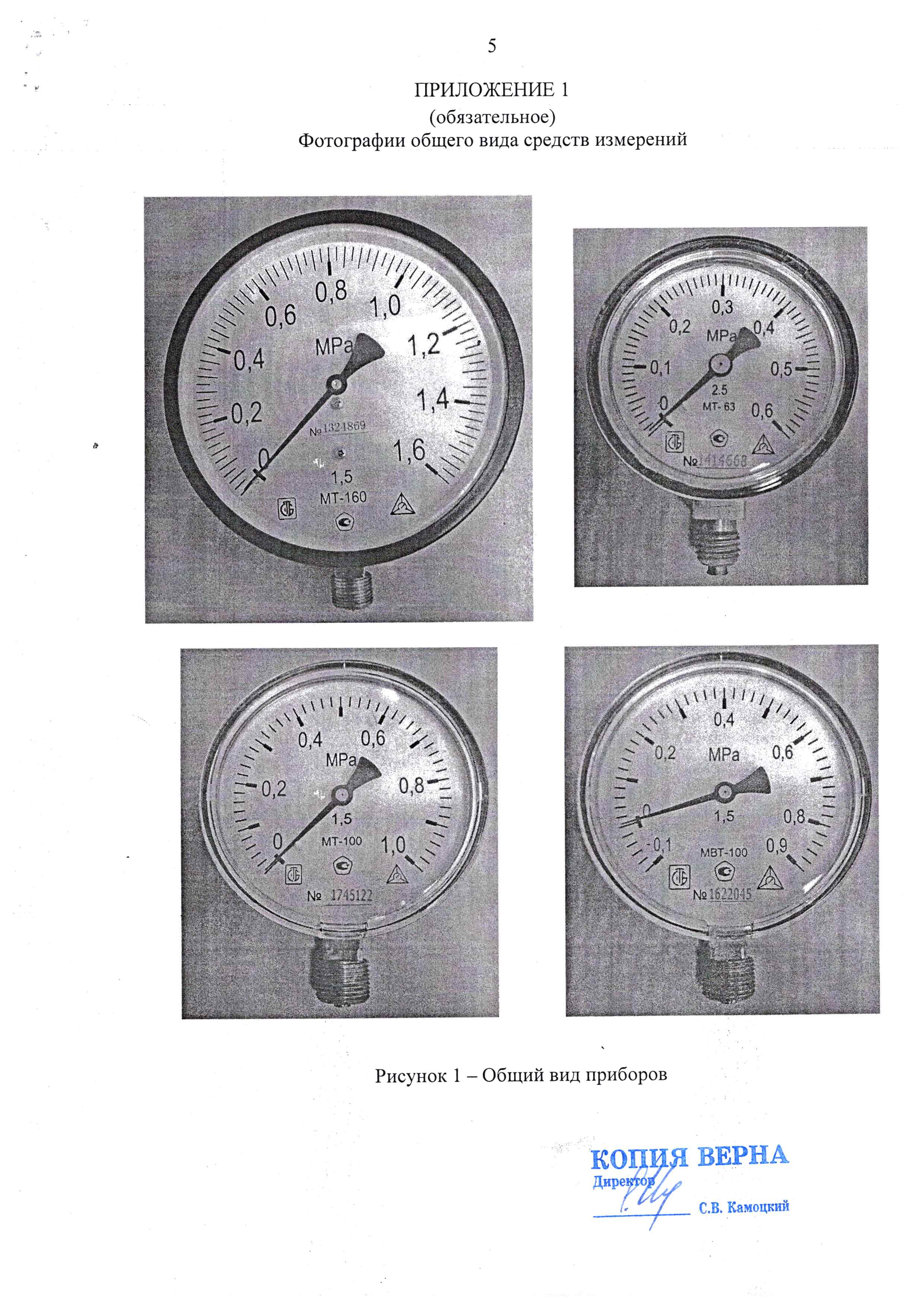

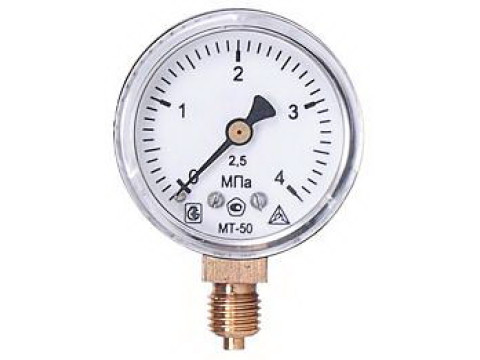

Фотография общего вида приборов приведена в приложении 1.

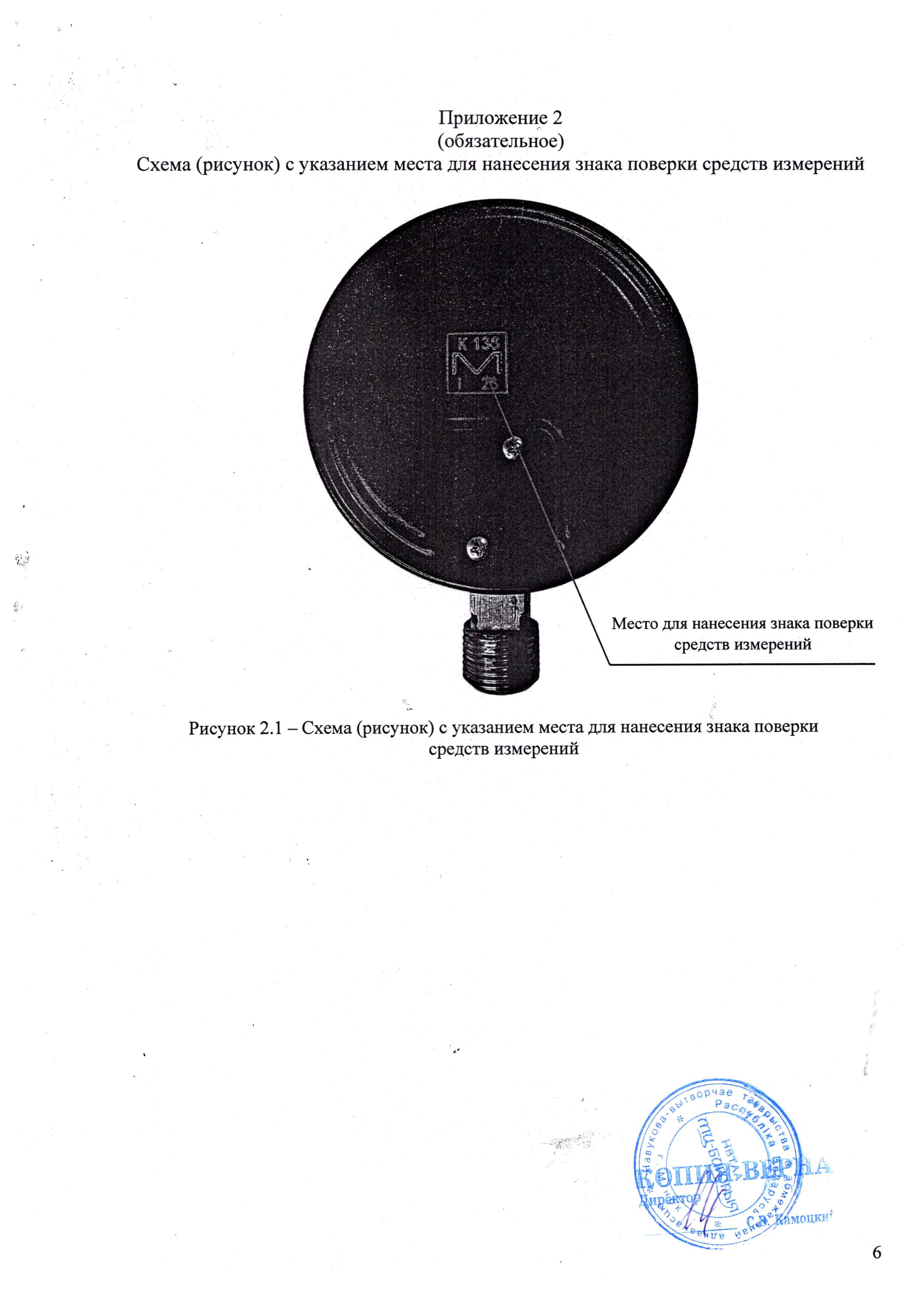

Знак поверки (клеймо-наклейка) наносится на заднюю стенку корпуса прибора и в паспорт.

Обязательные метрологические требования:

Наименование и обозначение приборов, верхнее значение диапазона показаний, класс точности по ГОСТ 2405-88 представлены в таблице 1.

Таблица 1

Пределы допускаемой основной погрешности приборов, выраженные в процентах диапазона показаний, составляют ±1,5 %; ±2,5 %; ±4,0 % для приборов классов точности 1,5; 2,5; 4,0 соответственно.

Вариация показаний приборов - не более абсолютного значения предела допускаемой основной погрешности.

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям:

Рабочие условия применения:

температура окружающего воздуха от минус 30 °C до плюс 50 °C;

относительная влажность окружающего воздуха до 95 % при температуре 35 °C и более низких температурах без конденсации влаги;

синусоидальная вибрация частотой от 5 до 35 Гц и амплитудой смещения 0,35 мм.

Ш( Л -Л

КОПИЯ ВЕРНА

Условия транспортирования и хранения:

температура окружающего воздуха от минус 50 °C до плюс 50 °C;

относительная влажность окружающего воздуха до 95 % при температуре 35 °C и более низких температурах без конденсации влаги;

синусоидальная вибрация частотой от 5 до 35 Гц и амплитудой смещения 0,35 мм.

Масса приборов, не более:

МТ-63                  200

МТ-100, МВТ-100       600

МТ-160                900

Степень защиты, обеспечиваемая оболочками, по ГОСТ 14254-2015 IP40

Средняя наработка на отказ не менее 100 000 ч.

Полный срок службы приборов не менее 10 лет.

Комплектность

Комплект поставки приборов указан в таблице 2.

Таблица 2

Место нанесения знака утверждения типа средств измерений

Знак утверждения типа наносится на циферблат прибора, а также на паспорт.

Поверка осуществляется по СТБ 8056-2015 «Система обеспечения единства измерений Республики Беларусь. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»;

ТУ РБ 101472320.001-2002 «Манометры МТ, мановакуумметры МВТ. Технические условия»;

методику поверки:

СТБ 8056-2015 «Система обеспечения единства измерений Республики Беларусь. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Ж J Ждия ВЕРНА

’С              ЛИгииктоо /

Перечень средств поверки:

Манометр избыточного давления грузопоршневой МП-6, диапазон измерений от 0,04 до 0,6 МПа, класс точности 0,05.

Манометр избыточного давления грузопоршневой МП-60, диапазон измерений от 0,1 до 6 МПа, класс точности 0,05.

Мановакуумметр грузопоршневой МВП-2,5, диапазон измерений от минус 95 до плюс 250 кПа, класс точности 0,05.

Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя:

Манометры МТ, мановакуумметры МВТ соответствуют требованиям ГОСТ 2405-88, ТУ РБ 101472320.001-2002.
