Датчики давления ИД

Назначение

Датчики давления ИД предназначены для непрерывного преобразования значений абсолютного или избыточного давления газов и жидкостей в унифицированный аналоговый выходной сигнал. Датчики давления ИД применяются в различных отраслях промышленности в системах контроля и управления технологическими процессами.

Описание

Принцип действия датчиков основан на использовании тензоэффекта.

Чувствительный элемент датчика выполнен в виде моста из 4 резисторов, сформированных на керамическом основании. Деформация керамики под воздействием давления преобразуется в изменения сопротивлений мостовой схемы, которое преобразуется в унифицированный токовый сигнал.

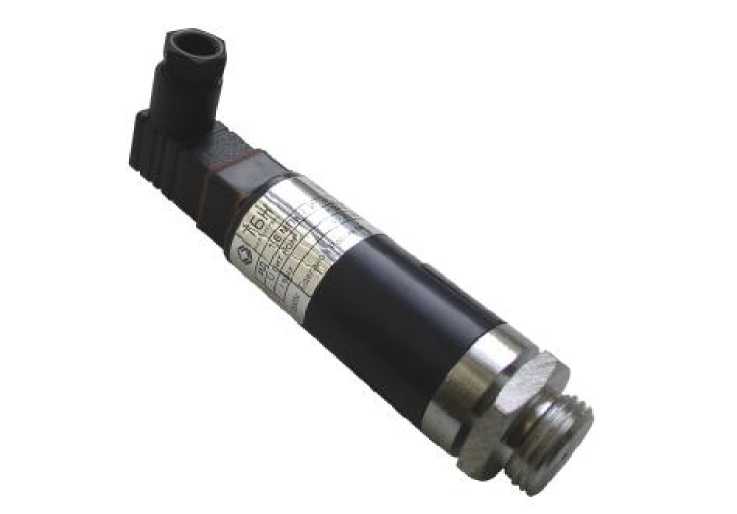

Датчик состоит из чувствительного элемента и электронного преобразователя, помещенных в корпус.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Верхние пределы измерений, МПа

0,4; 0,6; 0.63; 1.0; 1,6; 2,5

±0,25; ±0,5; ±1,0

4...20

24

-40... 70

124x43x30

0,4

Пределы допускаемой основной приведенной погрешности, %

Выходной сигнал, мА

Напряжение питания, В

Диапазон рабочих температур, °C

Дополнительная погрешность, от изменения температуры окружающей среды, %/10 °C не более

0,2 для датчиков с основной погрешностью 0,25% 0,45 для датчиков с основной погрешностью 0,5%

0,60 для датчиков с основной погрешностью 1 % Габаритные размеры, мм, не более Масса, не более, кг

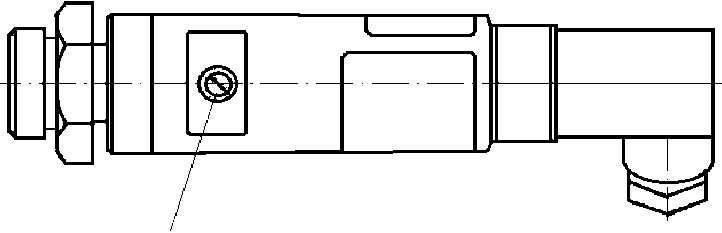

Знак утверждения типа

Знак утверждения типа наносится на шильдик датчика при его изготовлении и на титульный лист паспорта типографским способом.

Комплектность

В комплект поставки входит: - датчик

- паспорт ТБН 406233.000 ПС

- руководство по эксплуатации ТБН 406233.000-РЭ

1 шт.

1 шт.

1 шт. (по заказу)

Поверка

Поверка датчиков давления ИД производится по МИ 1997-89 «Преобразователи давления измерительные. Методика поверки».

Межповерочный интервал - 2 года

Средства, необходимые для поверки:

Манометр грузопоршневой МП 60 2-го разряда ГОСТ 8291-83;

Вольтметр цифровой, класс точности 0,015;

Катушка сопротивления образцовая Р331, ТУ 25-04.3368-78, класс точности 0,01. сопротивление 100 Ом

Источник питания постоянного тока Б5-44, ТУ 4Е 83.233219-78.

Нормативные документы

ГОСТ 22520-85 «Датчики давления, разряжения и разности давлений с электрическими выходными сигналами ГСП. Общие технические условия».

ТУ 4212-006-42968951-02.

Заключение

Тип датчиков давления ИД утвержден с техническими и метрологическими характеристиками, приведенными в настоящем описании типа, метрологически обеспечен при выпуске из производства и в эксплуатации.
