Измерители-регуляторы Сосна-002, Сосна-003, Сосна-004

Назначение

Измерители-регуляторы «Сосна-002», «Сосна-003», «Сосна-004» (далее по тексту - ИР) предназначены для преобразования сигналов термопреобразователей сопротивления, термоэлектрических преобразователей или измерительных преобразователей с унифицированными выходными сигналами тока, напряжения, частоты в значение контролируемой величины, регулирования параметров контролируемой величины, а также измерения количества импульсов и интервалов времени.

Описание

ИР могут применяться в составе комплексных многоуровневых систем контроля и регулирования в различных отраслях промышленности: химической, нефтехимической и других отраслях.

Принцип действия ИР основан на преобразовании выходных сигналов первичных преобразователей (ПП), измеряющих параметры технологического процесса, в цифровой формировании регулирующих сигналов.

В зависимости от габаритных размеров и способа монтажа, количества входных каналов, регулирующих устройств (РУ), аналоговых выходных устройств (ЦАП) ИР изготавливаются в пяти исполнениях, приведенных в таблице 1.

Таблица 1. Конструктивное исполнение ИР

ИР обеспечивают работу со следующими ПП:

- термопреобразователями сопротивления (ТС) по ГОСТ 6651-2009;

- термоэлектрическими преобразователями (ТП) по ГОСТ Р 8.585-2001;

а также с унифицированными входными сигналами

- тока и напряжения по ГОСТ 26.011-80;

- частоты по ГОСТ 26.010-80;

- дискретными по ГОСТ 26.013-81.

Модификации основных исполнений ИР могут реализовывать дополнительные функции:

- «А» - архивную память;

- «АВ» - аналоговый выход;

- «Ч» - частотный вход;

- «ЖКИ» - многострочный индикатор;

- «И» - счетчик импульсов;

- «П» - программный регулятор;

- «Т» - таймер;

- «У» - универсальный вход.

ИР поддерживают следующие законы регулирования:

- двухпозиционный (2П);

- трехпозиционный (ЗП);

- пропорциональный двукратно-дифференциальный (ПДД);

- пропорциональный интегрально-дифференциальный (ПИД).

ИР также обеспечивают:

• цифровое задание значений параметров регулирования с клавиатуры;

• включение/выключение канала регулирования;

• энергонезависимое хранение значений параметров регулирования;

• сигнализацию обрыва и короткого замыкания цепи первичных преобразователей;

• индикацию состояния регулирующих устройств;

•    обмен данными по интерфейсу RS 232 или RS 485 с ПЭВМ.

Внешний вид ИР приведен на рисунке 1.

Схемы пломбирования ИР и нанесения знака поверки (клейма - наклейки) приведены на рисунке 2.

ООЗМД'

ИР1 “Со с на-О 02”

ИР “Сосна-ООЗМ’

ИР “Сосна-ООЗМД”

ИР“ Со с на-004”

ИР “ Сосна-003’

□ и Л 1 □ < £ □ пнп J о U и о ® ®

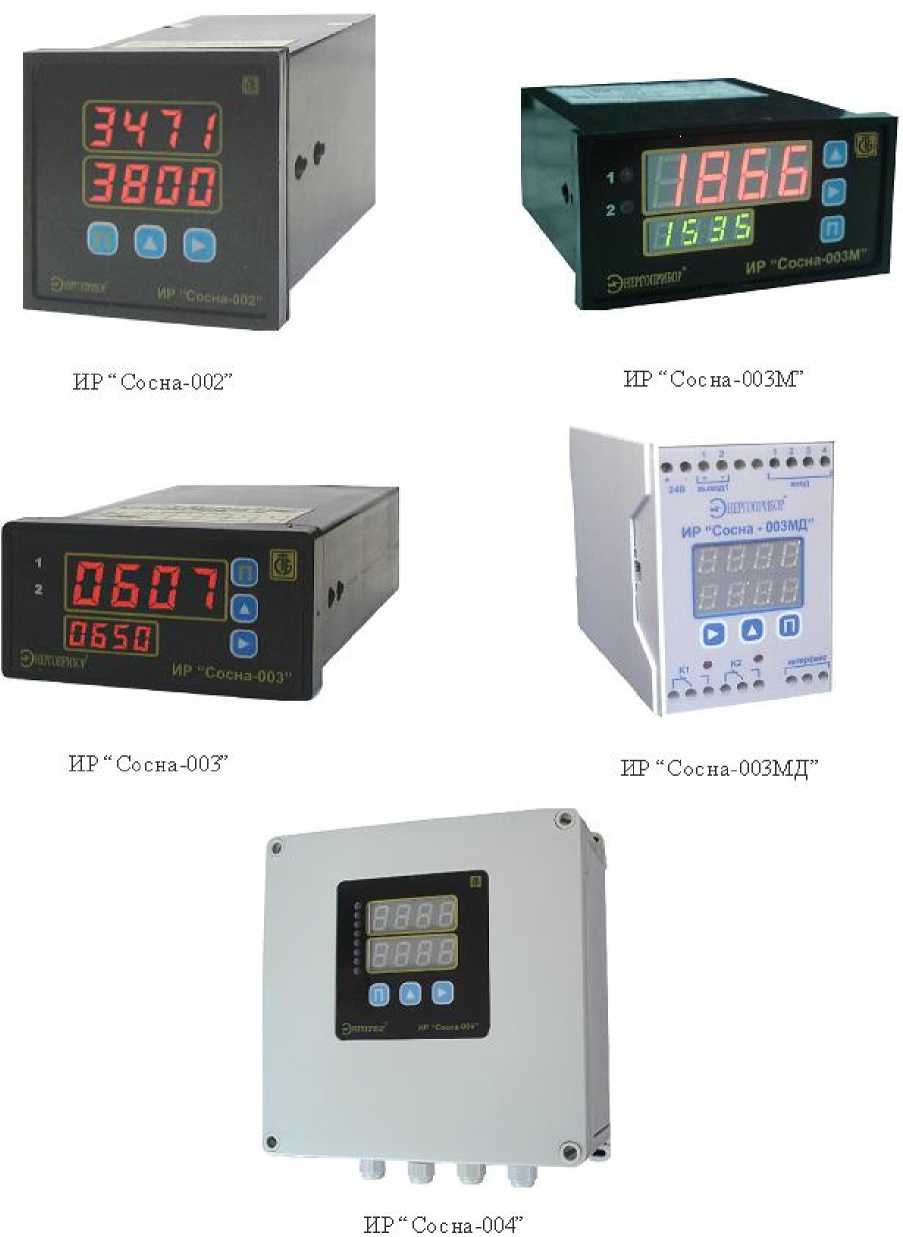

Рисунок 1 - Внешний вид ИР

всего листов 9

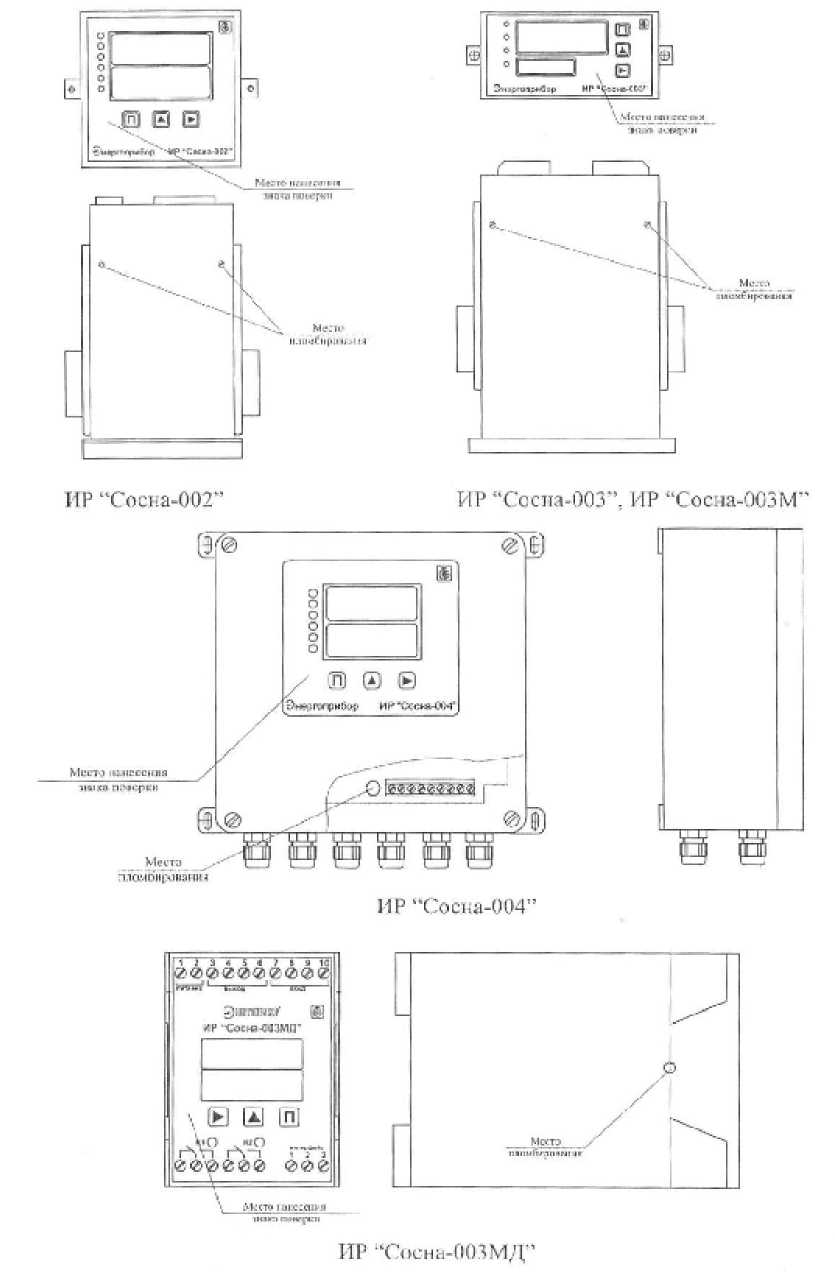

Рисунок 2 - Схема пломбирования и нанесения знака поверки (клейма-наклейки)

Программное обеспечение

Метрологически значимое программное обеспечение (ПО) жёстко зашито в микропроцессоре ИР и недоступно пользователю, после записи рабочей программы становится невозможно прочитать или изменить какую-либо часть программы. Это выполняется только с помощью специализированных программаторов и программ в условиях завода-изготовителя ИР. Наименование ПО индицируется на табло при включении ИР.

Программа верхнего уровня «Sysview», идущая в комплекте с ИР, предназначена для проверки работоспособности ИР при соединении с компьютером и может показывать только время/дату/год (при наличии встроенных часов) и результаты измерения по всем каналам. Никакой математической обработки по результатам измерения не предусмотрено.

ИР имеют автоматический контроль исправности измерительных каналов и программно-кодовую защиту от несанкционированного доступа с клавиатуры в базу данных.

Метрологические характеристики ИР нормированы с учётом влияния на них ПО.

Идентификационные данные метрологически значимого ПО приведены в таблице 2.

Таблица 2

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

В ИР отсутствует возможность внесения изменений (преднамеренных или непреднамеренных) в ПО посредством внешних интерфейсов или меню ИР.

Защита ИР от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением гарантийной наклейки на корпус ИР.

Технические характеристики

Основные метрологические и технические характеристики ИР указаны в таблицах 3 - 5.

Таблица 3. Метрологические характеристики входных каналов ИР

Таблица 4. Метрологические характеристики для дополнительных функций ИР

Таблица 5. Основные технические характеристики ИР

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель ИР методом шелкографии и на паспорт типографским способом.

Комплектность

Комплект поставки указан в таблице 6.

Таблица 6. Комплект поставки

Поверка

осуществляется в соответствии с документом МП.МН.865-2000 «Измерители-регуляторы «Сосна-002», «Сосна-003», «Сосна-004». Методика поверки», утверждённым БелГИМ 06.07.2012 г.

Перечень основного оборудования для поверки указан в таблице 7.

Таблица 7. СИ, применяемые при проведении поверки ИР

Сведения о методах измерений

Метод измерений приведён в следующих руководствах по эксплуатации:

РЮДК.03.00.000 РЭ «Измеритель-регулятор «Сосна-002». Руководство по эксплуатации»;

РЮДК.04.00.000 РЭ «Измеритель-регулятор «Сосна-003». Руководство по эксплуатации»;

РЮДК.04М.00.000 РЭ «Измеритель-регулятор «Сосна-003М». Руководство по эксплуатации»;

РЮДК.04МД.00.000 РЭ «Измеритель-регулятор «Сосна-003МД» Руководство по эксплуатации»;

РЮДК.04МИ.00.000 РЭ «Счетчик импульсов универсальный «Сосна-003М»/И. Руководство по эксплуатации»;

РЮДК.04МТ.00.000 РЭ «Одноканальный измеритель-регулятор «Сосна-003М»/Т.

Руководство по эксплуатации».

Нормативные документы

ГОСТ 26.011-80          Средства измерений и автоматизации. Сигналы тока и

напряжения электрические непрерывные входные и выходные

ГОСТ Р 52931-2008       Приборы контроля и регулирования технологических процессов.

Общие технические условия.

ТУ РБ 3741 8148.003-2000 Измерители-регуляторы «Сосна-002», «Сосна-003», «Сосна-004».

Технические условия.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
