Шунты измерительные стационарные с ограниченной взаимозаменяемостью 75 ШИСВ.1

Назначение

Шунты измерительные стационарные с ограниченной взаимозаменяемостью 75 ШИСВ.1 (далее - шунты) предназначены для расширения диапазонов измерений показывающих и регистрирующих приборов постоянного тока.

Описание

Конструктивно шунт выполнен в виде перемычек манганина, соединенных методом пайки с наконечниками из латуни или меди, укрепленных на пластмассовом основании (шунты на 10 и 20 А) и без основания (шунты на токи свыше 100 А).

Принцип действия основан на реализации закона Ома для замкнутой цепи.

Шунты выпускаются в шести модификациях - 75 ШИСВ.1-10, 75 ШИСВ. 1-20, 75 ШИСВ.1-100, 75 ШИСВ.1-200, 75 ШИСВ.1-1000, 75 ШИСВ.1-2000, отличающихся друг от друга номинальной силой тока, сопротивлением!, габаритными размерами и массой.

По условиям эксплуатации шунты относятся к группе 2 по ГОСТ 22261-94 и группе 1.1 по ГОСТ РВ 20.39,304-98, с диапазоном рабочих температур от 0 до плюс 50 °C и относительной влажности 80 % при температуре 25 °C.

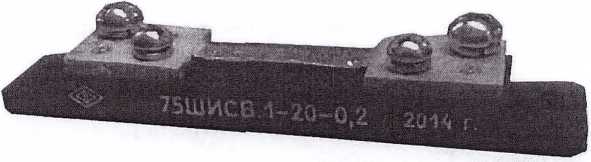

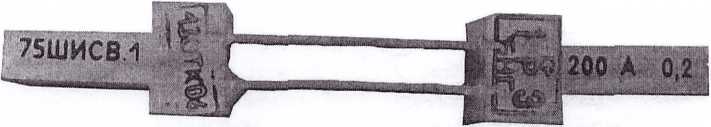

Внешний вид шунтов, места нанесения маркировки и клейм показаны на рисунках 1,2.

Рисунок 1 - Внешний вид шунтов

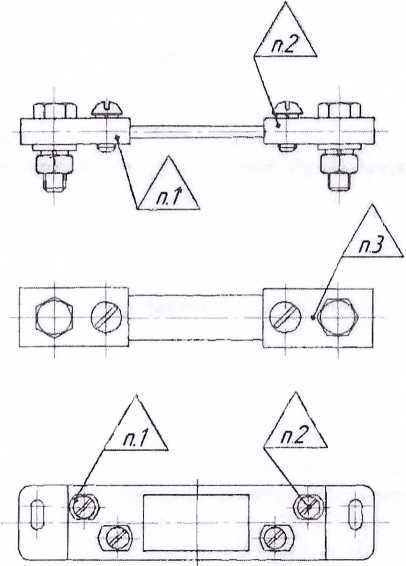

1. Клеймо ОТК (для шунтов до 20 А - место клеймения заполняется мастикой, свыше 100 А - краска штемпельная)

2. Клеймо доверительное (для шунтов до 20 А - место клеймения заполняется мастикой, для шунта 100 А - краска штемпельная)

3. Клеймо доверительное (шунты свыше 200А- краска штемпельная)

Рисунок 2 - Маркировка, клеймение шунтов

Технические характеристики

Основные характеристики шунтов приведены в таблице 1.

Таблица 1            _______________________________

Класс точности................................................................................................0,2.

Пределы допускаемой основной погрешности, %.................................................± 0,2.

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной, на каждые 10 °C изменения температуры, %.....±0,1.

Рабочие условия эксплуатации:

- температура, вС..........................................  . —.......................от 0 до 50;

- относительная влажность при температуре 25 °C, %...........................  80.

Средняя наработка на отказ, ч, не менее................................... 80000.

Срок службы, лет, не менее............................................................................... 10.

Знак утверждения типа

наносится на паспорт шунта, титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки включает:

- шунт измерительный стационарный с ограниченной взаимозаменяемостью 75 ШИСВ.1 -1 шт.;

- паспорт - 1 экз.;

- руководство по эксплуатации на партию шунтов (по согласованию с заказчиком) -1 экз.

Поверка

осуществляется в соответствии с ГОСТ 8.497-83 «Государственная система единства измерений. Амперметры, вольтметры, ваттметры, варметры. Методика поверки».

Основные средства поверки:

- мост Р3009 (Per. № 5677-91) диапазон значений от 10 '8 до 1,11111*10 10 Ом, класс точности 0,1 или 0,05;

- установка для поверки амперметров и вольтметров на постоянном и переменном токе УЗОО (Per. № 2721-71) диапазон значений выходного постоянного напряжения от 0,15 до 1000 В, диапазон значений выходного постоянного тока от 0,1 до 50 А, коэффициент нелинейных искажений не более 2% с пульсацией не более 3 %.

Сведения о методах измерений

Шунты измерительные стационарные с ограниченной взаимозаменяемостью 75 ШИСВ.1. Руководство по эксплуатации. 0ПЧ. 140.272.

Нормативные документы

1. ГОСТРВ 20.39.304-98.

2. ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

З. ТУ 25-7504.162-2002. Шунты измерительные стационарные с ограниченной взаимозаменяемостью 75 ШИСВ.1. Технические условия.
