Шунты измерительные стационарные взаимозаменяемые 75 ШИСВ.2 и 60 ШИСВ.2

Назначение

Шунты измерительные стационарные взаимозаменяемые 75 ШИСВ.2 и 60 ШИСВ.2 (далее - шунты) с номинальными значениями падения напряжения 75 и 60 мВ соответственно, предназначены для расширения диапазонов измерений показывающих и регистрирующих приборов постоянного тока.

Описание

Конструктивно шунт выполнен в виде проволок или пластин манганина, соединенных методом пайки с наконечниками из латуни или меди, укрепленных на пластмассовом основании.

Принцип действия основан на реализации закона Ома для замкнутой цепи.

Шунты выпускаются в 22-х модификациях, отличающихся друг от друга номинальной силой тока (от 1.0 до 15,0 А) и номинальным сопротивлением.

По условиям эксплуатации шунты относятся к группе 2 по ГОСТ 22261-94 и группе 1.1 по ГОСТ РВ 20.39.304-98, с диапазоном рабочих температур от минус 40 до 50 °C и относительной влажности 98 % при температуре 40 °C.

Фотографии, общий вид приборов, места нанесения маркировки и клейм показаны на рисунках 1,2.

Рисунок 1. Внешний вид шунта

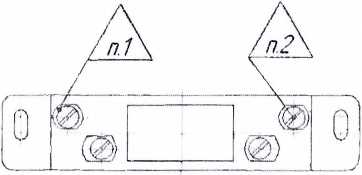

1. Клеймо ОТК (место клеймения заполняется мастикой)

2. Клеймо поверительное (место клеймения заполняется мастикой)

Рисунок 2 - Общий вид, маркировка, клеймение шунтов

Технические характеристики

Основные характеристики шунтов приведены в таблице 1.

Таблица 1

Пределы допускаемой основной погрешности, %.......................................................±0,5.

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной, на каждые 10 °C изменения температуры, %......±0,1.

Рабочие условия эксплуатации:

- температура, °C......................................................................от минус 40 до 50;

- относительная влажность при температуре 40 °C , %........................................до.98.

Средняя наработка на отказ, ч, не менее............................................................99000.

Срок службы, лет, не менее................................................................................15.

Знак утверждения тина

наносится на паспорт шунта и титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки включает:

- шунт измерительный стационарный взаимозаменяемый 75 ШИСВ.2 или 60 ШИСВ.2 -1 шт. (по заказу);

- паспорт - 1 экз.;

- руководство по эксплуатации на партию шунтов (по согласованию с заказчиком) -1 экз.

Поверка

осуществляется в соответствии с ГОСТ 8.497-83 «Государственная система единства измерений. Амперметры, вольтметры, ваттметры, варметры. Методика поверки».

Основные средства поверки:

- мост Р3009 (Per. № 5677-91) диапазон значений от 10 ’8 до 1,11111 *10 111 Ом, класс точности 0,1 или 0,05;

- установка для поверки амперметров и вольтметров на постоянном и переменном токе У300 (Per. № 2721-71) диапазон значений выходного постоянного напряжения от 0,15 до 1000 В, диапазон значений выходного постоянного тока от 0,1 до 50 А, коэффициент нелинейных искажений не более 2% с пульсацией не более 3 %.

Сведения о методах измерений

Шунты измерительные стационарные взаимозаменяемые 75ШИСВ.2 и 60 ШИСВ.2. Руководство по эксплуатации. 0ПЧ. 140.271.

Нормативные документы

1. ГОСТ РВ 20.39.304-98.

2. ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

З. ТУ 25-7504.160-2002. Шунты измерительные стационарные взаимозаменяемые 75 ШИСВ.2 и 60 ШИСВ.2. Технические условия.

Рекомендации к применению

Осуществление деятельности в области обороны и безопасности государства.

Выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
