Цилиндры исполнение 1, исполнение 3
| Номер в ГРСИ РФ: | 24176-07 |
|---|---|
| Категория: | Цилиндры измерительные |
| Производитель / заявитель: | ООО "МиниМедПром", г.Дятьково |
Цилиндры исполнений 1, 3 предназначены для измерений объема жидкости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 24176-07 |
| Действует | по 04.09.2027 |
| Наименование | Цилиндры |
| Модель | исполнение 1, исполнение 3 |
| Модификации |
1 3 |
| Приказы |
№2420 от
10.11.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 16197a72-4cde-4b5e-f818-59f6148575ee |
| Год регистрации | 2007 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ 1770-74 |
| Класс СИ | 29.02 |
| Год регистрации | 2007 |
| Страна-производитель | Россия |
| Примечание | 02.10.2012 продлен срок свидетельстваВзамен № 24176-02 |
| Центр сертификации СИ | |
| Наименование центра | Брянский ЦСМ |
| Адрес центра | 421030, г.Брянск, ул.Новосоветская, 82 |
| Руководитель центра | Симоненков Юрий Павлович |
| Телефон | (8*083*2) 55-46-76, 55-47-62 |
| Факс | 55-53-00 |
| Информация о сертификате | |
| Срок действия сертификата | 02.10.2017 |
| Номер сертификата | 30182 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 823 п. 12 от 02.10.201213д2 от 27.12.07 п.141 |
Производитель / Заявитель
ООО «МиниМедПром», РОССИЯ, 242600, Брянская обл., г. Дятьково, ул. Ленина, д. 182, корп. 5, а/я 17
Россия
242600, Брянская обл., ул.Ленина, 182, кор.5, тел. (48333) 3-44-05; тел./факс 3-27-02
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.234-2013 Государственная система обеспечения единства измерений. Меры вместимости стеклянные. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
Первичная поверка до ввода в эксплуатацию
|
| Зарегистрировано поверок |
1061873
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1061841 (100%) |
| Неуспешных поверок (СИ непригодно) | 32 (0 %) |
| Актуальность информации | 11.01.2026 |
Поверители
Скачать
|
24176-07: Описание типа
2017-24176-07.pdf
|
Скачать | 81.5 КБ | |
|
24176-07: Методика поверки
2022-mp24176-07.pdf
Файл устарел
|
Скачать | 64 КБ | |
|
24176-07: Описание типа
2025-24176-07.pdf
|
Скачать | 211 КБ | |
|
24176-07: Методика поверки
ГОСТ 8.234-2013
2022-mp24176-07-1.pdf
|
Скачать | 64 КБ |
Описание типа
Назначение
Цилиндры исполнений 1, 3 предназначены для измерений объема жидкости.
Описание
Принцип действия цилиндров исполнений 1, 3 основан на измерении определенного объема жидкости, который наливается в цилиндры.
Цилиндры исполнений 1, 3 (далее - цилиндры) представляют собой стеклянные цилиндрические трубки разного диаметра, один конец которых запаян в виде дна, а второй, с носиком для слива жидкости, оплавлен. На цилиндры нанесена шкала. Шкала наносится на цилиндры в соответствии с приложением 1 ГОСТ 1770-74. Числовые обозначения шкалы наносятся в восходящем от дна порядке, т.е. число, равное номинальной вместимости, указывается сверху.
Цилиндры выпускаются 2 класса точности в следующих модификациях: исполнение 1 - со стеклянным основанием, исполнение 3 - с пластмассовым основанием.
Знак поверки в виде оттиска клейма с изображением знака поверки наносится над шкалой на свободном от надписей пространстве на боковую поверхность цилиндра методом трафаретной печати с последующим вжиганием краски.

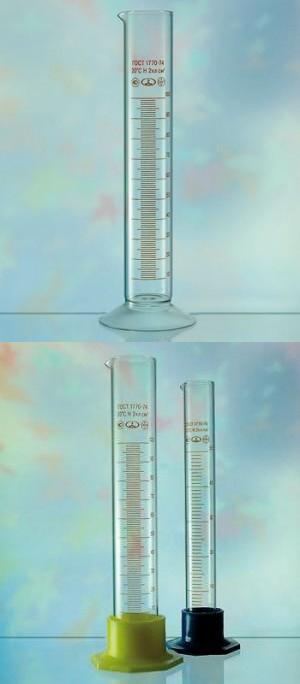

Общий вид средства измерений представлен на рисунках 1 и 2.
Заводской номер имеет цифровое обозначение по системе нумерации изготовителя и состоит из арабских цифр, указываемых через точку: 2 цифры - месяц изготовления средства измерений и остальные цифры - уникальный номер, идентифицирующий каждый экземпляр средства измерений. Заводской номер наносится на верхнюю часть боковой поверхности цилиндра методом лазерной гравировки в месте, указанном на рисунке 3.
Пломбирование цилиндров не предусмотрено.

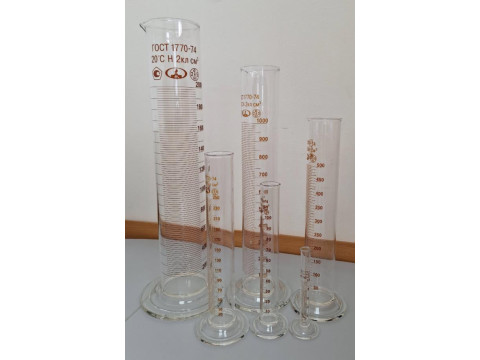

Рисунок 1 - Общий вид цилиндров исполнение 1

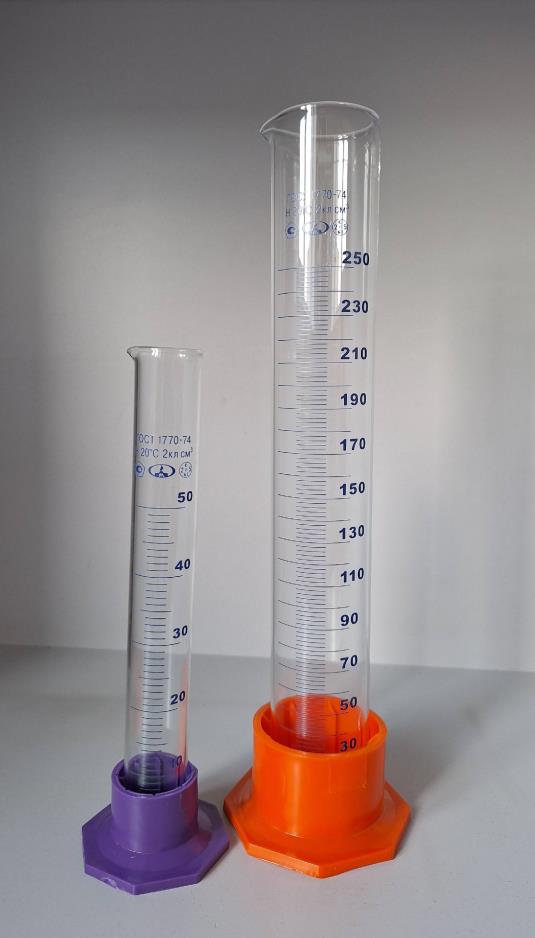

Рисунок 2 - Общий вид цилиндров исполнение 3

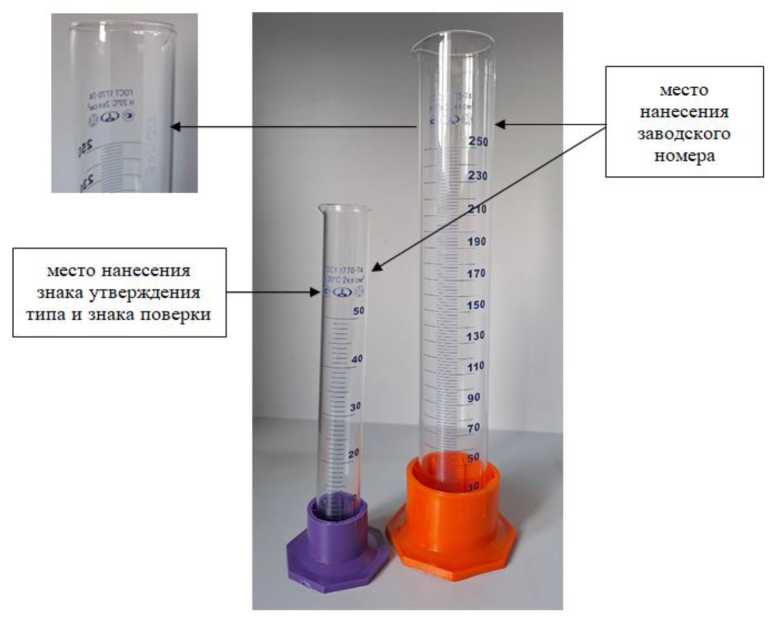

Рисунок 3 - Место нанесения заводского номера, знака утверждения типа
и знака поверки на цилиндры
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Исполнение |
Вместимость 3 цилиндров, см3 |
Цена наименьшего ____ _ _ 3 деления, см |
Объем, соответствующий нижней отметке, 3 см3 |
Пределы допускаемой абсолютной погрешности вместимости при 20 °С, см3 |
|
1 |
2 |
3 |
4 |
5 |
|
1 |
10 |
0,2 |
1,0 |
±0,2 |
|
1, 3 |
25 |
0,5 |
3,0 |
±0,5 |
|
1, 3 |
50 |
1,0 |
5,0 |
±1,0 |
|
1, 3 |
100 |
1,0 |
10,0 |
±1,0 |
|
1, 3 |
250 |
2,0 |
20,0 |
±2,0 |
|
1 |
500 |
5,0 |
50,0 |
±5,0 |
|
1 |
1000 |
10,0 |
100,0 |
±10,0 |
|
1 |
2000 |
20,0 |
200,0 |
±20,0 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Высота цилиндров, мм, не более: исполнение 1 вместимостью 10 см3 |
140 |
|
исполнение 1, 3 вместимостью 25 см3 |
170 |
|
исполнение 1, 3 вместимостью 50 см3 |
200 |
|
исполнение 1, 3 вместимостью 100 см3 |
260 |
|
исполнение 1, 3 вместимостью 250 см3 |
335 |
|
Наименование характеристики |
Значение |
|
исполнение 1 вместимостью 500 см3 |
390 |
|
исполнение 1 вместимостью 1000 см3 |
470 |
|
исполнение 1 вместимостью 2000 см3 |
570 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
Знак утверждения типа
наносится на цилиндры методом трафаретной печати с последующим вжиганием краски в месте, указанном на рисунке 3, и типографским способом - на этикетку в правом верхнем углу.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Цилиндры |
исполнения 1,3 |
по заказу |
|
Этикетка |
МИДП. 725224.001 ЭТ |
1 экз. |
|
Коробка из гофрокартона упаковочная |
_ |
1 шт. |
Сведения о методах измерений
приведены в разделе 1 «Назначение» этикетки МИДП. 725224.001 ЭТ
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости» (часть 3-я);
ГОСТ 1770-74 Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия
