Комплекты термопреобразователей сопротивления платиновых КТСПТВХ-В
| Номер в ГРСИ РФ: | 24204-03 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | ООО НПП "Тепловодохран", г.Рязань |
Для измерения разности температур 0...170 °С, а также для измерения температуры 0...180 °С теплоносителя в открытых и закрытых системах теплоснабжения. Применяются в составе теплосчетчиков в информационно-измерительных системах учета количества теплоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 24204-03 |
| Действует | по 04.12.2027 |
| Наименование | Комплекты термопреобразователей сопротивления платиновых |
| Модель | КТСПТВХ-В |
| Код идентификации производства |
РФ
СИ соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 8ec7615f-0636-6bbf-a589-10cb84de5f46 |
| Год регистрации | 2007 |
| Общие данные | |
|---|---|
| Источник информации | CD 2003г |
| Технические условия на выпуск | ЮТЛИ 405 111.000 ТУ |
| Класс СИ | 32.02 |
| Год регистрации | 2007 |
| Страна-производитель | Россия |
| Примечание | 07.02.2013 Внесены изменения в методику поверки, продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 07.02.2018 |
| Номер сертификата | 13968 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 90 п. 01 от 07.02.201313д от 13.12.07 п.18915 от 30.12.03 п.19501 от 14.01.03 п.09 |
Производитель / Заявитель
Общество с ограниченной ответственностью Научно производственное предприятие "Тепловодохран" (ООО НПП "Тепловодохран"), г. Рязань
Россия
390027, ул.Новая, 51в, тел. (4912) 24-02-70, 45-81-94 www.teplovodokhran.ru, E-mail: info@teplovodokhran.ru
Поверка
| Методика поверки / информация о поверке | раздел 4 "Поверка" Руководства по эксплуатации ЮТЛИ 405.000 РЭ |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
27600
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 27008 (98%) |
| Неуспешных поверок (СИ непригодно) | 592 (2 %) |
| Актуальность информации | 19.12.2025 |
Поверители
Скачать
|
24204-03: Описание типа
2017-24204-03.pdf
|
Скачать | 85 КБ | |
|
24204-03: Методика поверки
2022-mp24204-03.pdf
|
Скачать | 74.1 КБ |
Описание типа
Назначение
Комплекты термопреобразователей сопротивления платиновых КТСПТВХ-В (далее -комплекты КТСПТВХ-В) предназначены для измерений разности температур жидких, газообразных сред и твердых тел.
Описание
Принцип работы термопреобразователей сопротивления (ТС) комплекта основан на изменении электрического сопротивления платинового чувствительного элемента пропорционально температуре окружающей среды.
Комплект КТСПТВХ-В состоит из двух ТС, подобранных друг к другу по принципу схожести индивидуальных статических характеристик. ТС состоят из одного платинового чувствительного элемента (ЧЭ), помещенного в тонкостенную металлическую трубку, которая соединена (в зависимости от модификации ТС) с клеммной головкой или заканчивается удлинительными проводами в кремнийорганической оболочке или различными видами разъемов и присоединений. Материал клеммной головки ТС: прессматериал, алюминиевый сплав или нержавеющая сталь. КТСПТВХ-В выпускаются с 2-х, 3-х или 4-х проводной схемой соединений внутренних проводов с ЧЭ.
КТСПТВХ-В имеют модификации со следующими обозначениями: ЮТЛИ 405111.000-01 + 405111.000-05. Модификации КТСПТВХ-В различаются по конструктивному исполнению.
Комплекты КТСПТВХ-В применяются непосредственно или в комплекте с защитной гильзой, снабженной штуцером для крепления на объекте. Защитная гильза термопреобразователей изготавливается из латуни Л63 или нержавеющей стали 12Х18Н10Т.

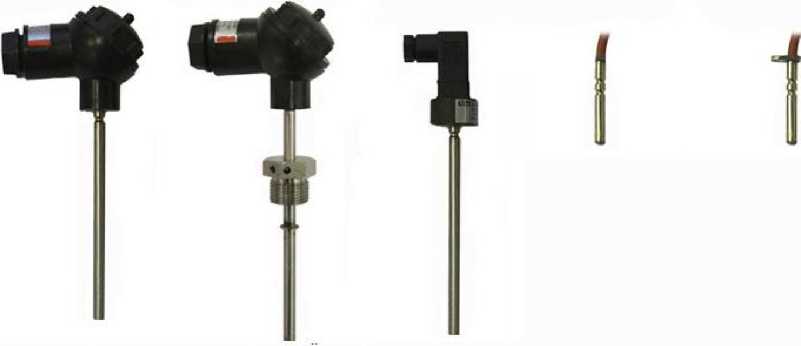

Фото общего вида ТС, входящих в комплект КТСПТВХ-В приведены на рисунке 1:
Рис.1: ТС из комплекта КТСПТВХ-В
Технические характеристики
Основные параметры комплекта КТСПТВХ-В приведены в таблице 1
Таблица 1
|
Наименование параметра |
Значение параметра |
|
Диапазон измеряемых температур, °С |
от 0 до плюс 180 |
|
Диапазон измерений разности температур, °С |
от 0 до плюс 170 |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) ТС по ГОСТ 6651- 2009 |
100П, 500П, Pt100, Pt500 |
|
Температурный коэффициент ТС а, °С-1 |
0,00385; 0,00391 |
|
Класс допуска по ГОСТ 6651-2009 |
А, В |
|
Пределы допускаемого отклонения сопротивления ТС, входящих в комплект КТСПТВХ-В, от НСХ в температурном эквиваленте, °С |
At<±(0,15+0,002 t) для класса А At<±(0,3+0,005 t) для класса В |
|
Пределы 50 допускаемой относительной погрешности определения разности температур, % |
50<±(0,2+5/0) для класса А 50<±(0,4+5/0) для класса В, где 0 - разность температур |
|
Электрическое сопротивление изоляции между цепью ЧЭ ТС и защитной арматурой, МОм, не менее: |
100 (при температуре 25 ± 10 °С и относительной влажности не более 80 %); 2 (при температуре 35 °С и относительной влажности 98 %); 10 (при температуре верхнего предела измерений) |
|
Наработка на отказ, ч, не менее |
100000 |
|
Класс защиты по ГОСТ 14254-96 |
IP 68 |
|
Средний срок службы ТС |
12 лет |
Габаритные размеры термопреобразователей из комплекта КТСПТВХ-В приведены в таблице 2
Таблица 2
|
Наименование параметра |
Значение параметра |
|
Длина монтажной части ТС, мм |
от 40 до 300 |
|
Длина внешних соединительных проводов, мм |
от 500 до 10000 |
|
Диаметр монтажной части ТС, мм |
от 4 до 8 |
|
Масса, кг |
от 0,015 до 0,3 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта и руководства по эксплуатации типографским способом (в левом верхнем углу).
Комплектность
В комплект поставки комплекта КТСПТВХ-В входят:
Термопреобразователь сопротивления платиновый - 2 шт.
Паспорт ЮТЛИ 405 111.000 ПС - 1 экз.
Руководство по эксплуатации ЮТЛИ 405 111.000 РЭ - 1 экз. (на партию 100 шт. или меньшее количество при отправке в один адрес);
По дополнительному заказу: защитные гильзы ЮТЛИ.408729.000 - 2 шт.
Поверка
осуществляется в соответствии с разделом 4 Руководства по эксплуатации ЮТЛИ 405 111.000 РЭ, утвержденным ГЦИ СИ ФГУП «ВНИИМС», 17.10.2012 г.
Основные средства поверки:
- термометр сопротивления платиновый эталонный 2-го разряда типа ПТСВ с диапазоном измеряемых температур от минус 50 до плюс 450 °С;
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004... 0,02) °С;
- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-5^R+540-4), где R - измеряемое сопротивление, Ом.
Сведения о методиках (методах) измерений приведены в соответствующем разделе руководства по эксплуатации на КТСПТВХ-В.
Нормативные документы
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ЮТЛИ.405111.000 ТУ Комплекты термопреобразователей сопротивления платиновых. КТСПТВХ-В. Технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
