Вольтметры универсальные В7-77
| Номер в ГРСИ РФ: | 24227-03 |
|---|---|
| Категория: | Вольтметры |
| Производитель / заявитель: | ОАО "МНИПИ", Беларусь, г.Минск |
Для измерения напряжения постоянного тока, силы постоянного тока, напряжения и силы переменного тока синусоидальной формы, электрического сопротивления постоянному току, для тестирования полупроводниковых диодов и для проверки электрических цепей на "короткое замыкание", для применения при наладке, контроле, ремонте измерительных приборов и систем различного назначения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 24227-03 |
| Действует | по 27.08.2021 |
| Наименование | Вольтметры универсальные |
| Модель | В7-77 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 0eafba3e-1248-728a-33fd-900486f7c6e3 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Источник информации | CD 2003г |
| Технические условия на выпуск | ТУ РБ 100039847.033-2002 |
| Класс СИ | 35.09 |
| Год регистрации | 2008 |
| Страна-производитель | Беларусь |
| Центр сертификации СИ | |
| Наименование центра | Госстандарт Беларуси |
| Адрес центра | Беларусь, 220600, г.Минск, Старовиленский тракт, 93 |
| Руководитель центра | Корешков Валерий Николаевич |
| Телефон | (8*0172) 37-52-13 |
| Факс | 37-25-88 |
| Информация о сертификате | |
| Срок действия сертификата | 01.05.2013 |
| Номер сертификата | 13989 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 05 от 18.04.08 п.23601 от 14.01.03 п.33 |
Производитель / Заявитель
ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), БЕЛАРУСЬ, г.Минск
Беларусь
220113, ул.Я.Коласа, 73, факс (017) 262-88-81, тел. 262-21-24 www.mnipi.by, E-mail: oaomnipi@mail.belpak.by
Поверка
| Методика поверки / информация о поверке | МП.МН 1154-2002 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
4277
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4104 (96%) |
| Неуспешных поверок (СИ непригодно) | 173 (4 %) |
| Актуальность информации | 20.12.2025 |
Поверители
Скачать
|
24227-03: Описание типа
2016-24227-03.pdf
|
Скачать | 116.6 КБ | |
|
24227-03: Методика поверки
2016-mp24227-03.pdf
|
Скачать | 3 MБ |
Описание типа
Назначение
Вольтметры универсальные В7-77 (далее вольтметры) предназначены для измерения напряжения постоянного тока, силы постоянного тока, напряжения и силы переменного тока синусоидальной формы, электрического сопротивления постоянному току, тестирования полупроводниковых диодов и проверки электрических цепей на “короткое замыкание”.
Описание
Принцип действия вольтметров основан на преобразовании измеряемой величины в нормированное постоянное напряжение с последующим его измерением аналого-цифровым преобразователем интегрирующего типа. Результаты измерения представляются в формате индикации 41/2 или 31/2 десятичных разрядов.

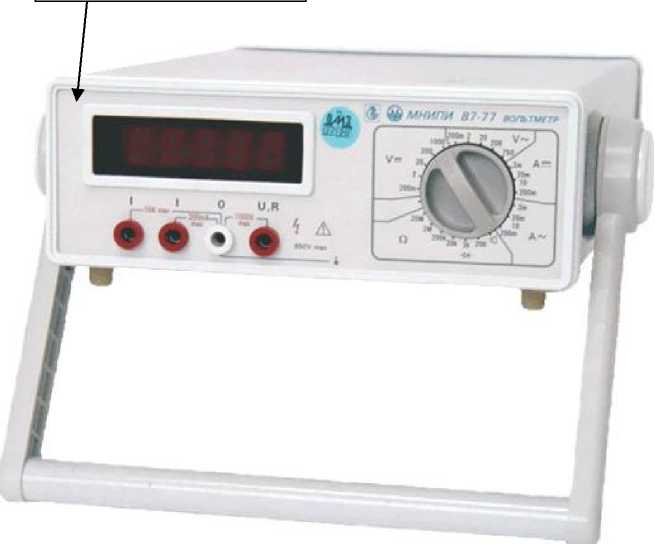

Внешний вид вольтметров и место нанесения знака утверждения типа представлены на рисунке 1.

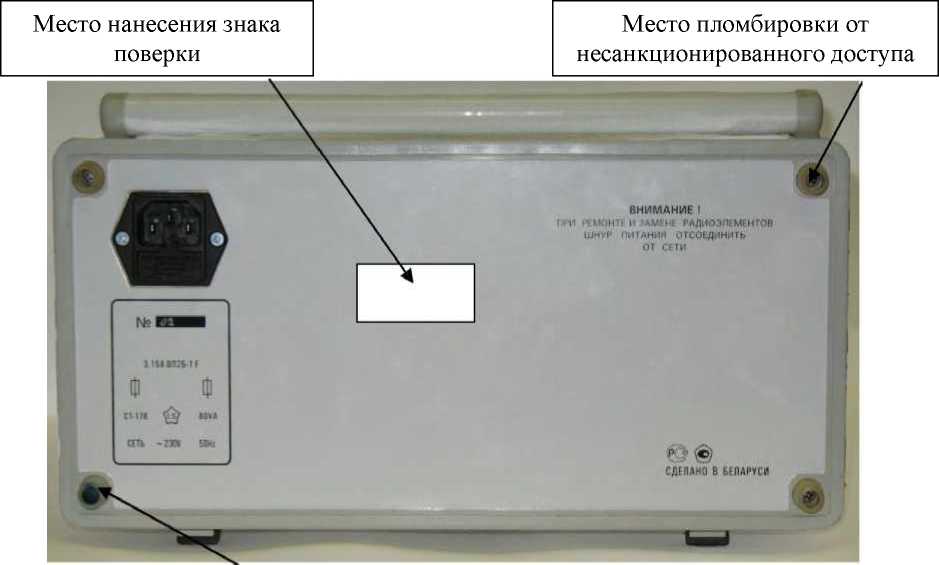

Место пломбирования показано на рисунке 2.
Место нанесения знака утверждения типа
Рисунок 1 - Внешний вид вольтметров В7-77 и место нанесения знака утверждения типа
Рисунок 2 - Задняя панель вольтметра с указанием мест пломбирования
Программное обеспечение
отсутствует.
Технические характеристики
Основные метрологические и технические характеристики вольтметров приведены в таблице 2.
Таблица 2 - Метрологические характеристики вольтметров В7-77
|
Наименование характеристики |
Значение |
|
Диапазон измерения напряжения постоянного тока, В, не более |
1000 |
|
Пределы измерений напряжения постоянного тока, В |
0,2; 2; 20; 200; 1000 |
|
Пределы допускаемой основной погрешности при измерении напряжения постоянного тока, % от U + ед. мл. разряда |
±(0,05-0,07) |
|
Диапазон измерения напряжения переменного тока синусоидальной формы, В, не более |
750 |
|
Пределы измерений напряжения переменного тока, В, в диапазоне частот: от 20 Гц до 100 кГц от 20 Гц до 20 кГц от 20 Гц до 1 кГц |
0,2; 2; 20 200 750 |
|
Пределы допускаемой основной погрешности при измерении напряжения переменного тока, % от U + (4-20)ед. мл. разряда |
±(0,5-2) |
|
Диапазон измерений силы постоянного тока, А, не более |
10 |
|
Пределы измерений силы постоянного тока, А |
0,002; 0,02; 0,2; 10 |
|
Пределы допускаемой основной погрешности при измерении силы постоянного тока, % от I + 4 ед. мл. разряда |
±0,25 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы переменного тока, А, не более |
10 |
|
Пределы измерений силы переменного тока, А, в диапазоне частот от 40 Гц до 1 кГц |
0,002; 0,02; 0,2; 10 |
|
Пределы допускаемой основной погрешности при измерении силы переменного тока, % от I + 2 ед. мл. разряда |
±1 |
|
Диапазон измерений электрического сопротивления постоянному току, МОм, не более |
20 |
|
Пределы измерений электрического сопротивления постоянному току, Ом, |
200; 0,002; 0,02; 0,2 |
|
Пределы допускаемой основной погрешности при измерении силы переменного тока, % от R + 4 ед. мл. разряда |
±0,2 |
|
Пределы измерений, МОм |
2 |
|
Пределы допускаемой основной погрешности при измерении силы переменного тока, % от R + 4 ед. мл. разряда |
±0,5 |
|
Пределы измерений, МОм |
20 |
|
Пределы допускаемой основной погрешности при измерении силы переменного тока, % от R + 2 ед. мл. разряда |
±1 |
|
Формат индикации результатов измерений: - 41/2 разряда; - 31/2 разряда |
при измерении напряжения и силы постоянного тока, сопротивления постоянному току до 2 МОм; при измерении напряжения и силы переменного тока, сопротивления постоянному току (предел 20 МОм) |
|
Напряжение питания -от сети переменного тока частотой (50±0,5) Гц, В |
230±23 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Масса, кг, не более |
2,2 |
|
Габаритные размеры составных частей комплекса (ширина х высота х глубина), мм, не более: |
262x88x300 |
|
Нормальные условия применения: - диапазон температуры окружающего воздуха, °С - относительной влажности воздуха, % |
20±5 от 30 до 80 |
|
Рабочие условия эксплуатации: - диапазон температуры окружающего воздуха, °С - относительной влажности воздуха, (при температуре 25 °С), % |
от плюс 5 до плюс 40 до 80 |
Знак утверждения типа
наносится на переднюю панель вольтметра методом офсетной печати и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки вольтметров универсальных В7-77 приведен в таблице 2.
Таблица 2 - Комплект поставки вольтметров
|
Обозначение |
Наименование, тип |
Количество (на комплект) |
Примечание |
|
УШЯИ.411182.031 |
Вольтметр универсальный В7-77 с принадлежностями и ЗИП |
1 | |
|
УШЯИ.411182.031 РЭ |
Руководство по эксплуатации |
1 | |
|
УШЯИ.411182.031 МП (МРБ.МН 1154-2002) |
Методика поверки |
1 | |
|
УШЯИ.305641.043 |
Упаковка |
1 |
Поверка
осуществляется по документу УШЯИ.411182.031 МП МРБ МП. 1154 - 2002 «Вольтметр универсальный В7-77 Методика поверки», утвержденному БелГИМ в 2002 г.
Основные средства поверки:
- мегаомметр Ф4102 (Рег. № 9225-88);
- калибратор-вольтметр универсальный В1-28 (Рег. № 10759-86);
- магазин сопротивления Р4831 (Рег. №48930-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
1 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2 ТУ РБ 100039847.033-2002 «Вольтметр универсальный В7-77. Технические условия».
