Преобразователи акустической эмиссии резонансные GT200 (GT200В)
| Номер в ГРСИ РФ: | 24253-14 |
|---|---|
| Производитель / заявитель: | ООО "ГлобалТест", г.Саров |
|
24253-14: Описание типа
2024-24253-14.pdf
|
Скачать | 495.6 КБ |
Для измерения колебательного смещения или скорости смещения поверхности твердых тел в диапазоне частот 100...200 кГц, для неразрушающего контроля и оценки технического состояния опасных промышленных объектов в составе акустико-эмиссионных измерительных систем, а также при проведении исследований в лабораторных условиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 24253-14 |
| Действует | по 25.02.2029 |
| Наименование | Преобразователи акустической эмиссии резонансные |
| Модель | GT200 (GT200В) |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | bc6fe3be-30e2-eafe-51a0-c95635ddfa0b |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Класс СИ | 28.03 |
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Примечание | 28.03.2014 утвержден вместо 24253-08 |
| Информация о сертификате | |
| Срок действия сертификата | 28.03.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 377 п. 01 от 28.03.201409 от 10.07.08 п.211 |
Производитель / Заявитель
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест"), Нижегородская обл., г. Саров
Россия
607190, Нижегородская обл., а/я 690, тел. (83130) 4-02-44; факс 4-38-55, 5-26-02; 607183, Нижегородская обл., ул.Юности, д.31; 607185, Нижегородская обл., ул.Павлика Морозова, д.6 www.globaltest.ru, E-mail: mail@globaltest.ru
Поверка
| Методика поверки / информация о поверке | АБКЖ.433649.002 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 612 (93%) |
| Неуспешных поверок (СИ непригодно) | 46 (7 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
24253-14: Описание типа
2024-24253-14.pdf
|
Скачать | 495.6 КБ |
Описание типа
Назначение
Преобразователи акустической эмиссии резонансные GT200 (GT200B) (далее по тексту - преобразователи) предназначены для измерений амплитуд ультразвукового смещения, колебательной скорости частиц поверхности твердого тела в диапазоне рабочих частот (100 - 200) кГц.
Описание
Принцип действия преобразователей основан на использовании пьезоэлектрического эффекта, при котором колебательные смещения или скорости смещения частиц поверхности твердого тела преобразуются в электрические сигналы с помощью пьезокерамических преобразователей.
Конструктивно преобразователи акустической эмиссии GT200 (GT200B) выполнены в виде цилиндрического корпуса из титанового сплава (нержавеющей стали), внутри которого расположен пьезокерамический чувствительный элемент. GT200 имеет неразъёмный экранированный кабель типа АВКТ 4, а модификация GT 200В имеет электрическую изоляцию чувствительного элемента от корпуса и неразъёмный 2-х жильный экранированный кабель типа АВКТМ 2. Преобразователь GT200B выполнен во взрывобезопасном исполнении с маркировкой взрывозащиты lExibIICT4, хорошо защищен от попадания влаги во внутрь, обеспечивает работу в широком диапазоне температур, обладает высокой чувствительностью и надёжностью показаний.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки на корпус.
Внешний вид преобразователей приведен на рисунке 1.
Место для нанесения обозначения типа датчика, заводского номера или размещения наклеек

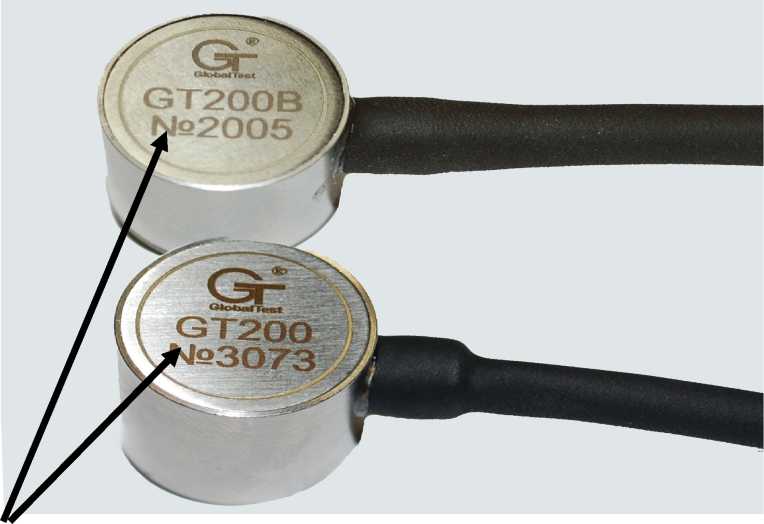

Рисунок 1 - Общий вид преобразователей GT200 (GT200B)
Технические характеристики
Основные метрологические и технические характеристики преобразователей GT200 (GT2OOB) приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, кГц |
от 100 до 200 |
|
Коэффициент электроакустического преобразования на резонансной частоте (Крмах) относительно 1 В/(м/с), дБ, не менее: - при воздействии продольных волн - при воздействии поверхностных волн |
60 55 |
|
Пределы допускаемой относительной погрешности электроакустического преобразования на резонансной частоте Крмах, %, не более |
±25 |
|
Г абаритные размеры (диаметр х высота), мм, не более |
16х16 |
|
Масса, г, не более |
15 |
|
Диапазон рабочей температуры, °С |
от минус 55 до плюс 120 |
|
Относительная влажность воздуха при температуре плюс 20 ОС, % |
до 98 |
|
Атмосферное давление, кПа |
от 84 до 106 |
|
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится на корпус преобразователя методом лазерной гравировки и на титульный лист эксплуатационной документации типографским способом.
Комплектность
Комплект поставки включает:
- преобразователь GT200 (GT200B) - 1 шт.;
- комплект эксплуатационной документации (Преобразователи акустической эмиссии резонансные GT200 (GT200B). Паспорт. АБКЖ.433649.002 ПС; Преобразователи акустической эмиссии резонансные GT200 (GT2OOB). Руководство по эксплуатации. АБКЖ.433649.002 РЭ) -1 комплект;
- методика поверки - 1 шт.
Сведения о методах измерений
Преобразователи акустической эмиссии резонансные GT200 (GT200B). Руководство по эксплуатации. АБКЖ.433649.002 РЭ.
Нормативные документы
РД 03-300-99 «Требования к преобразователям акустической эмиссии, применяемых для контроля опасных производственных объектов»;
Преобразователи акустической эмиссии резонансные GT200 (GT200B). Технические условия. АБКЖ.433649.002 ТУ.
