Комплексы метеорологические с анемометрами акустическими МК-15
| Номер в ГРСИ РФ: | 24316-13 |
|---|---|
| Производитель / заявитель: | ГУ "НПО "Тайфун", г.Обнинск |
Спецраздел. Для измерения вертикальной и горизонтальной составляющих скорости ветра, направления горизонтальной составляющей скорости ветра, температуры и относительной влажности воздуха, атмосферного давления и применяются в гидрометеорологии, агрометеорологии, авиации и других областях промышленности и сферы обороны и безопасности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 24316-13 |
| Действует | по 23.04.2029 |
| Наименование | Комплексы метеорологические с анемометрами акустическими |
| Модель | МК-15 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 2020ab05-eeb7-e7e5-48b4-2f3d3f8153f5 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 28.03 |
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Примечание | 13.05.2013 утвержден вместо 24316-06 |
| Информация о сертификате | |
| Срок действия сертификата | 13.05.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 482 п. 07 от 13.05.201313д от 16.11.06 п.83 |
Производитель / Заявитель
Федеральное государственное бюджетное учреждение "Научно-производственная организация "Тайфун" (ФГБУ "НПО "Тайфун"), г. Обнинск
Россия
249038, Калужская обл., пр.Ленина, 82 тел. (48439) 715-40, факс: 409-10 (249020, ул.Королева, 6, тел. 623-03, факс: 644-53), тел. 638-43, 249038, ул.Победы, 4., E-mail: post@typhoon.obninsk.org, ckb@obninsk.org
Поверка
| Методика поверки / информация о поверке | МАЕК.416311.005Д28 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 322 (95%) |
| Неуспешных поверок (СИ непригодно) | 18 (5 %) |
| Актуальность информации | 17.12.2025 |
Поверители
Скачать
|
24316-13: Описание типа
2024-24316-13.pdf
|
Скачать | 325.2 КБ | |
|
24316-13: Методика поверки
2024-mp24316-13.pdf
|
Скачать | 5 MБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Комплексы метеорологические МК-15 с анемометрами акустическими (далее -комплекс МК-15) предназначены для автоматических измерений вертикальной и горизонтальной скорости ветра, направления горизонтальной составляющей скорости ветра, температуры и относительной влажности воздуха, атмосферного давления.
Описание
Конструктивно в состав комплекса МК-15 входят: метеорологическая мачта М-82 (мачта М-82), анемометр акустический (далее - АА), датчик температуры и влажности воздуха (далее - ДТВ), датчик атмосферного давления (далее - ДАД), блок центральный (далее - БЦ), источник бесперебойного питания, персональный компьютер (далее - ПК), комплект кабелей.
Конструктивно АА выполнен в виде цилиндрического корпуса, внутри которого размещен каркас с двумя электронными платами. В верхнем фланце корпуса установлена решетка с шестью герметичными ультразвуковыми датчиками. На нижнем фланце установлены: разъем для подключения кабеля питания и связи, разъем для подключения ДТВ.
ДТВ (преобразователь влажности и температуры MP1O6A-T7-W4W Rotronic) конструктивно расположен в пластмассовом корпусе. ДТВ поставляется в сборе с радиационной защитой и кабелем связи.
Конструктивно БЦ представляет собой прямоугольный пластмассовый корпус, внутри которого закреплено металлическое шасси с размещенными на нем платами контроллера, источником питания PS-45-24 MW и ДАД. Снаружи на узкой боковой стороне корпуса БЦ размещены: разъем для подключения сетевого кабеля, выключатель сетевого напряжения, разъем для подключения кабеля питания и связи с АА, разъем для подключения кабеля связи с ПК. Корпус БЦ имеет крышку, которая крепится к нижней части с помощью шести винтов.
ДАД (преобразователь давления и температуры кварцевый ПДТК-0,1-МР22) выполнен в виде металлического корпуса диаметром 38 мм и длиной 65 мм. На одном фланце корпуса расположен разъем для подачи питания и съема выходных сигналов, на другом фланце расположен штуцер, через который давление воздуха воздействует на чувствительный элемент.
Мачта М-82 состоит из опоры в виде трубы с фланцем, двух стальных труб неподвижной части диаметром 40 мм, длиной 2,5 м каждая, четырех труб поворотной части, металлических тросов с растяжками и деталями крепления. На неподвижной части мачты М-82 на высоте 2 м крепится хомут с кронштейном, на котором крепится ДТВ в радиационной защите. На верху подвижной части мачты М-82 приварен диск со штырем в центре диаметром 18 мм, высотой 40 мм. На штыре через переходник устанавливается АА. Подвижную часть мачты М-82 после установки АА поднимают в вертикальное положение и фиксируют болтами, в результате чего указанные АА оказываются на высоте 9,5 м.
Принцип действия комплекса МК-15 основан на преобразовании выходных параметров датчиков в цифровой код с последующим вычислением физических значений вертикальной и горизонтальной составляющих скорости ветра, направления горизонтальной составляющей скорости ветра, температуры воздуха, относительной влажности воздуха, атмосферного давления.
Все измеренные параметры визуально отображаются на экране монитора в цифровой и графической формах и хранятся в электронной памяти ПК.
Нанесение знака поверки на комплексы МК-15 не предусмотрено.
Заводской номер, состоящий из не менее, чем трех арабский цифр, наносится в виде наклейки на корпус блока центрального методом компьютерной графики с последующим ламинированием.

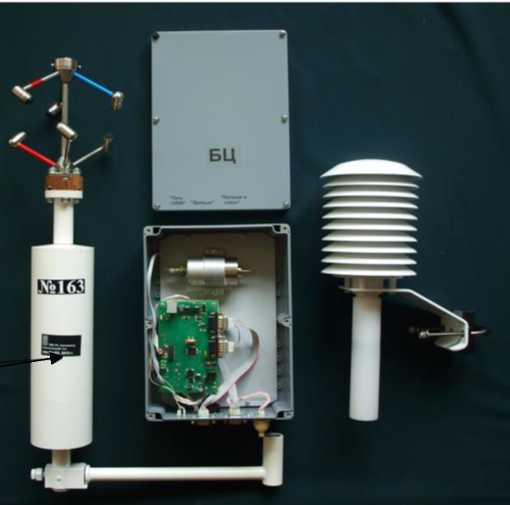

Общий вид комплекса МК-15 с указанием мест нанесения заводского номера и знака утверждения типа приведен на рисунке 1.
Место нанесения заводского номера и знака утверждения типа
Рисунок 1 - Общий вид комплекса МК-15
Пломбированию от несанкционированного доступа подвергается БЦ комплекса МК-15.

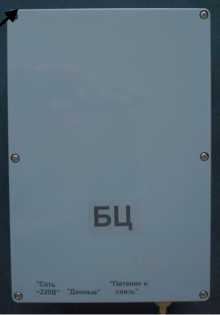

Схема пломбировки приведена на рисунке 2. Пломбирование выполнено пломбировочной чашкой типа 1 в месте крепления передней панели с корпусом вверху слева.
Место пломбирования
Рисунок 2 - Пломбирование БЦ комплекса МК-15
Программное обеспечение
Комплексы метеорологические МК-15 с анемометрами акустическими имеют встроенное метрологически значимое программное обеспечение (далее - ПО) МАЕК.501300.102-1 34 01 «MK15MNT», предназначенное для приема и обработки
информации в ПК. ПО комплекса МК-15 состоит из:
- управляющей программы «e25_32ams», обеспечивающей организацию работы AA в режиме реального времени;
- подпрограмм «amst» для обеспечения функционирования БЦ;
- приложения «mk15mnt.exe» с файлом инициализации «mk15mt.ini» для ПК.
Примечание - файл инициализации mk15mt.ini является текстовым файлом, содержащим коэффициенты и директивы. Считывается приложением mk15mnt.exe при запуске.
Идентификационные данные (признаки) ПО указаны в таблицах 1, 2, 3.
Таблица 1 - Идентификационные данные управляющей программы АА
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
e25 32ams |
|
Номер версии (идентификационный номер) ПО |
1.1 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
fc96a20f* |
|
* Цифровой идентификатор ПО дан только для текущей версии ПО | |
Таблица 2 - Идентификационные данные управляющей программы БЦ
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
amst |
|
Номер версии (идентификационный номер) ПО |
1.1 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
fc27bd1f* |
|
* Цифровой идентификатор ПО дан только для текущей версии ПО | |
Таблица 3 - Идентификационные данные ПО для ПК с файлом инициализации
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
mk15mnt.exe, mk15mt.ini |
|
Номер версии (идентификационный номер) ПО |
1.1 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
f1a9e4b7* |
|
* Цифровой идентификатор ПО дан только для текущей версии ПО | |
Примечание - актуальный номер версии ПО и цифровой идентификатор ПО вносятся в раздел формуляра «Индивидуальные особенности изделия» и в протокол первичной поверки.
Специальных средств защиты метрологической части ПО АА и БЦ комплекса
МК-15 не требуется. Программное обеспечение АА и БЦ комплекса МК-15 записано в нестираемых ПЗУ, что исключает возможность удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных данных.
Для защиты ПО для ПК комплекса МК-15 от несанкционированных изменений метрологически значимой части создаются два файла: Mk15Ty.sfv и MK15Tyi.sfr. Они содержат коды защиты SFV соответствующего файла. Эти файлы создаются с помощью: Total Commander -> Файлы -> Исходные CRC-суммы заносятся в формуляр МАЕК.416311.005ФО при выпуске комплекса МК-15.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Рекомендацией Р 50.2.077-2014 - «высокий».
Технические характеристики
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерений атмосферного давления с изменяемым началом отсчета в диапазоне от 600 до 917, Р, гПа (1) |
150 |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
±0,3 |
|
Диапазон измерений горизонтальной составляющей скорости ветра, V, м/с |
от 0,2 до 60 |
|
Пределы допускаемой абсолютной погрешности измерений горизонтальной составляющей скорости ветра, м/с |
± (0,2+0,03Vг)(2) |
|
Диапазон измерений вертикальной составляющей скорости ветра, W, м/с |
от - 10 до 10 |
Продолжение таблицы 4
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности измерений вертикальной составляющей скорости ветра, м/с |
±(0,2 + 0,03 Ув)(3) |
|
Диапазон измерений направления горизонтальной составляющей скорости ветра |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений направления горизонтальной составляющей скорости ветра |
±4° |
|
Диапазон измерений температуры воздуха, Т, °С |
от -60 до +50 |
|
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С |
± 0,2 |
|
Диапазон измерений относительной влажности воздуха, % |
от 5 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, %: - в диапазоне температур св. 0 °С до 50 °С; - в диапазоне температур от -40 °С до 0 °С включ. (4) |
± 3 ± 5 |
|
(1) начало отсчета согласовывается с Заказчиком (2) Vf- эталонное значение горизонтальной составляющей скорости ветра (3) Ув- эталонное значение вертикальной составляющей скорости ветра (4) в диапазоне температур от -40 °С до -60 °С измерения относительной влажности не проводятся | |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 187 до 242 |
|
- частота переменного тока, Гц |
от 187 до 242 |
|
Потребляемая мощность (без учета ПК) в диапазоне температур не более, В^А: - от -60 до -30 °С включ. |
30 |
|
- св. -30 до 10 °С включ. |
20 |
|
- св. 10 до 50 °С включ. |
10 |
|
Длина каждой из трех измерительных баз АА, не более, мм |
150 |
|
Габаритные размеры, не более, мм: - АА (диаметр х высота) |
250х534 |
|
- БЦ (длина х ширина х высота) |
265х185х95 |
|
Масса составных частей комплекса МК-15, не более, кг: - АА |
4,0 |
|
- БЦ |
2,0 |
Продолжение таблицы 5
|
1 |
2 |
|
Условия эксплуатации: - для АА, ДТВ: а) температура окружающей среды, °С б) относительная влажность воздуха при температуре 25 °С, % в) воздействие воздушного потока, не более, м/с г) атмосферное давление, гПа д) скорость намерзания льда, не более, мм/ч ж) воздействие дождя и) воздействие инея и росы к) воздействие пыли - для БЦ и ПК: а) температура окружающей среды, °С б) относительная влажность воздуха при температуре 25 °С, % |
от -60 до +50 до 100 60 от 600 до 1080 12 от +5 до +40 80 |
Знак утверждения типа
наносится в виде наклейки на корпус блока центрального методом компьютерной графики с последующим ламинированием, а также на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность комплексов МК-15
|
Наименование |
Обозначение изделия |
Количество |
Примечание |
|
1 |
2 |
3 |
4 |
|
Комплекс метеорологический МК-15 с акустическим анемометром, в том числе: |
МАЕК.416311.005 |
1 компл. |
- |
|
Анемометр акустический (АА) |
МАЕК.416312.002 |
1 |
- |
|
Преобразователь давления и температуры кварцевый ПДТК-0,1-МР-22 (ДАД) |
ТУ307-182.07-04 |
1 |
Допускается замена на ПДТК 0,1-2Р |
|
Преобразователь влажности и температуры MP106 Rotronic AG (ДТВ) |
- |
1 |
Допускается замена на НМР45 Vaisala или SHT Sensirion AG |
|
Кронштейн для установки ДТВ |
МАЕК.301562.001 |
1 |
- |
|
Хомутик |
МАЕК.301532.002 |
1 |
- |
|
Переходник для АА |
МАЕК.301536.004 |
1 |
- |
Продолжение таблицы 6
|
1 |
2 |
3 |
4 |
|
Защита радиационная |
ИЛАН.305179.008 |
1 |
- |
|
Блок центральный БЦ |
МАЕК.468172.001 |
1 |
- |
|
Кабель АА-БЦ |
МАЕК.685622.004 |
1 |
- |
|
Кабель нуль-модемный БЦ-ПК |
COM DB9F-DB9F |
1 |
- |
|
Кабель датчик АА-ДТВ |
МАЕК.685622.003 |
1 |
- |
|
Сетевой кабель 220 В для БЦ |
- |
1 |
- |
|
Мачта метеорологическая М-82 |
ИЛАН. 301317.004 |
1 |
Поставляется по желанию Заказчика |
|
Источник бесперебойного питания типа Powercom 2200 |
- |
1 |
Поставляется по желанию Заказчика |
|
Компакт-диск CD-R с ПО для работы с ПК |
- |
1 |
- |
|
Формуляр |
МАЕК.416311.005 ФО |
1 |
- |
|
Руководство по эксплуатации |
МАЕК.416311.005 РЭ |
1 |
- |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации «Комплекс метеорологический МК-15 с анемометром акустическим. Руководство по эксплуатации» МАЕК.416311.005 РЭ.
Нормативные документы
Технические условия «Комплекс метеорологический МК-15 с анемометром акустическим» МАЕК.416311.005 ТУ.
