Электроды ионоселективные Элис-2

Назначение

Электроды ионоселективные ЭЛИС-2 (далее - электроды) предназначены для измерений активности (концентрации) ионов натрия в водных растворах, в особенности в химически обессоленной воде и конденсате пара котлов высокого давления.

Описание

Электроды выполнены в виде диэлектрического стержня (трубки), на торце которого имеется стеклянная мембрана, обратимо обменивающаяся с ионами натрия, находящимися в анализируемой среде. Мембрана выполнена в виде сферы или капиллярной трубки, в которую поступает анализируемый раствор ("проточный электрод").

Измерение активности (концентрации) ионов в растворе проводится методом прямой потенциометрии с помощью электрода сравнения и иономера (высокоомного вольтметра) В верхнем торце электрода находится втулка с кабелем и (или) разъемом, обеспечивающим электрическое соединение электрода с преобразователем (вольтметром).

Изготавливают 2 модификации электродов: ЭЛИС-212\а и ЭЛИС-213\а.

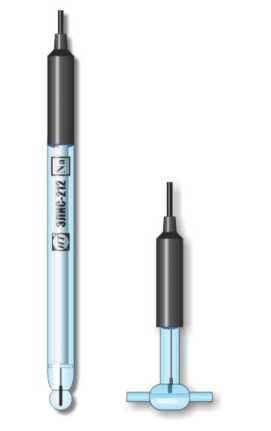

Рис.1. Фотография внешнего вида электродов ионоселективных ЭЛИС-2.

Технические характеристики

Основные технические характеристики указаны в таблице 1. Таблица 1

*Разность значений pH и pNa должна быть больше 3,5 ((pH - pNa) > 3,5).

Потенциал электродов в растворе хлористого натрия с концентрацией 10-1 моль/дм3 при 20 °С относительно электрода сравнения насыщенного образцового 2-го разряда по ГОСТ 17792-72 соответствует таблице 2.

Значения координат изопотенциальной точки соответствуют значениям, указанным в таблице 2.

Таблица 2

Крутизна электродной характеристики St (мВ/рХ) в линейной части электродной характеристики по абсолютной величине должна быть не менее:

при 5 °С

при 20 °С

при 50 °С

при 80 °С (только для ЭЛИС-212\а)

Отклонение электродной характеристики от линейности на краях диапазона измерений, указанного в таблице 1, при температуре растворов 20 °С, мВ, не превышает

Коэффициент селективности относительно ионов калия не более

Вероятность безотказной работы электродов за 1000 часов, не менее

Масса, г, не более

Габаритные размеры электрода указаны в таблице 3.

Таблица 3

Условия эксплуатации:

- температура окружающего воздуха, °С                                    от 10 до 35;

- относительная влажность воздуха при 25 °С, %                              до 80;

- атмосферное давление, кПа                                              от 84 до 106,7

мм рт. ст.                                        от 630 до 800

Знак утверждения типа

наносится на паспорт ГРБА.418422.016 ПС типографским способом или специальным штампом.

Комплектность

Электрод ЭЛИС-2 (модификация и количество в соответствии с заказом).

Паспорт ГРБА.418422.016 ПС - 1 экз.

Методика поверки ГРБА.418422.016МП - 1 экз.

Упаковка - 1 шт.

Поверка

осуществляется по документу ГРБА.418422.016МП "Электроды ионоселективные ЭЛИС-2.

Методика поверки", утвержденному ГЦИ СИ ФГУ "Менделеевский ЦСМ" (Центральное отделение) 27 мая 2008 г.

Средства поверки:

- иономер "Экотест-120";

- электрод сравнения хлорсеребряный насыщенный образцовый 2-го разряда;

- термостат И-15;

- контрольные растворы, приготовленные в соответствии с указанным документом.

Сведения о методах измерений

РД 34.37.528-94 Методика выполнения измерений содержания натрия в технологических водах ТЭС потенциометрическим методом с помощью лабораторных ионометров.

Нормативные документы

ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".

ТУ 4215-016-35918409-2008 "Электроды ионоселективные ЭЛИС-2. Технические условия".

Рекомендации к применению

- при осуществлении деятельности в области охраны окружающей среды;

- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
