Толщиномеры покрытий магнитные МТП-01
| Номер в ГРСИ РФ: | 24442-03 |
|---|---|
| Категория: | Толщиномеры |
| Производитель / заявитель: | ЗАО "НИИИН МНПО "Спектр", г.Москва |
Для измерений толщины защитных покрытий на трубах нефте- и газопроводов, а также для измерений толщины любого немагнитного покрытия на ферромагнитном основании, для использования в полевых, цеховых и лабораторных условиях в машиностроении, судостроении, строительстве, химической, нефтегазовой идругих отраслях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 24442-03 |
| Действует | по 23.05.2029 |
| Наименование | Толщиномеры покрытий магнитные |
| Модель | МТП-01 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 3dfe67e6-836e-9b29-bdc2-a7d6b276aa75 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Источник информации | CD 2003г |
| Технические условия на выпуск | ТУ 4276-036-55267428-02 (Иа2.778.008) |
| Класс СИ | 27.01 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 11.07.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 11.07.2018 |
| Номер сертификата | 14371 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 796 п. 09 от 11.07.201306 от 15.05.08 п.23702 от 05.03.03 п.28 |
Производитель / Заявитель
Акционерное общество «Научно-исследовательский институт интроскопии МНПО «СПЕКТР» (АО «НИИИН МНПО «Спектр»), г. Москва
Россия
119048, ул.Усачева, 35, стр.1, тел. 246-88-88, (495) 245-57-68, 245-59-18 факс 245-53-65 Тел./Факс: 626-54-96, www.kowotest-buro.ru, E-mail: spektr-kors@yandex.ru
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.502-84 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 611 (91%) |
| Неуспешных поверок (СИ непригодно) | 57 (9 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
24442-03: Описание типа
2023-24442-03.pdf
|
Скачать | 370.3 КБ | |
|
24442-03: Методика поверки
2023-mp24442-03.pdf
|
Скачать | 81 КБ |
Описание типа
Назначение
Толщиномеры покрытий магнитные МТП-01 (далее по тексту - толщиномеры) предназначены для измерений толщины защитных покрытий на трубах нефте- и газопроводов, а также для измерений толщины любых немагнитных покрытий на ферромагнитном основании.
Описание
Принцип работы толщиномера основан на создании постоянного магнитного поля в немагнитном зазоре между измерительным преобразователем и ферромагнитным материалом основы. Величина зазора, в первую очередь, определяется толщиной измеряемого покрытия. Изменение толщины покрытия приводит к изменению величины магнитного поля, что и регистрируется измерительным преобразователем.
Толщиномер состоит из электронного блока и преобразователя, соединенных кабелем.
Электронный блок выполнен в жестком пластмассовом корпусе. На лицевой панели расположены цифровой индикатор и панель управления толщиномером. В верхней части электронного блока расположен инфракрасный передатчик для передачи данных в компьютер с помощью инфракрасного адаптера. На задней панели электронного блока расположен батарейный отсек. Конструкция толщиномера предусматривает пломбирование электронного блока прибора от несанкционированного доступа.

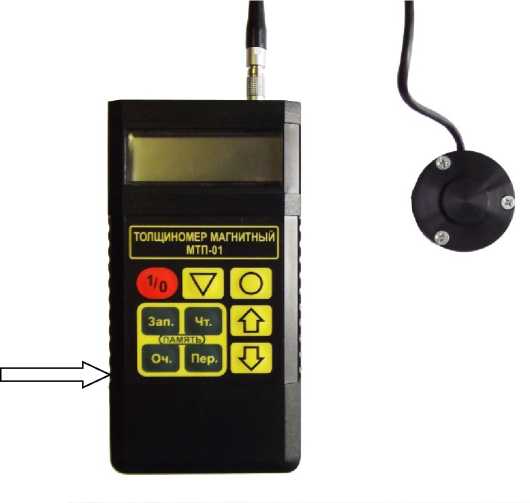

Фотография толщиномера и место пломбировки представлены на рисунке 1.
Место нанесения наклейки
Место пломбировки
Рис. 1. Толщиномер покрытий магнитный МТП-01
Рисунок 2 - Место нанесения наклейки.
Программное обеспечение
Толщиномеры имеют в своем составе программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программное обеспечение толщиномеров покрытий магнитных МТП-01 |
mtp |
2.0 |
- |
- |
Программное обеспечение встроено в аппаратное устройство средства измерений и осуществляет функции индикации и управления.
Метрологически значимая часть ПО прошита во внутренней долговременной памяти прибора и защищена кодом производителя. При работе с толщиномером пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
|
Диапазон измерений толщины покрытий, мм |
0,2 ... 10 |
|
Пределы допускаемой основной абсолютной погрешности Лосн измерений, мм |
± (0,01+0,03Х), но не менее ±0,02 |
|
где Х — значение измеряемой толщины, мм | |
|
Пределы допускаемой дополнительной абсолютной погрешности Лкрив+, вызванной уменьшением радиуса кривизны выпуклой поверхности основания менее 40 мм, мм |
± Лосн х log(40/a), |
|
Пределы допускаемой дополнительной абсолютной погрешности Лкрив-, вызванной уменьшением радиуса кривизны вогнутой поверхности основания менее 100 мм, мм |
± 200/a2, |
|
где a — радиус кривизны основания, мм | |
|
Объем памяти, значений толщины |
2000 |
|
Электропитание: батареи типа РР3 напряжением, В |
9 |
|
Габаритные размеры, мм электронного блока (длинахширинахглубина) измерительного преобразователя (диаметр х высота) |
120х60х25 33х23 |
|
Масса, кг электронного блока (без батареи питания) измерительного преобразователя |
80 40 |
|
Диапазон рабочих температур, °С Относительная влажность при температуре +25 °С, % Атмосферное давление, кПа |
- 10...+ 45 98 84,0 ... 106,7 |
|
Средняя наработка на отказ, ч |
33000 |
|
Полный средний срок службы, лет |
10 |
Знак утверждения типа
Знак утверждения типа наносится на табличку, расположенную на задней панели электронного блока толщиномера методом фотолитографии, также на титульный лист паспорта Иа2.778.014ПС и руководства по эксплуатации Иа2.778.014РЭ.
Комплектность
|
Наименование и условное обозначение |
Кол-во, шт. |
|
Блок электронный Иа5.049.002 |
1 |
|
Преобразователь измерительный Иа5.125.026 |
1 |
|
Образец толщины покрытия Иа5.178.005 |
1 |
|
Батарея типа РР3 |
1 |
|
Дискета с программой для переноса данных |
1 |
|
Кабель Иа6.644.002 |
1 |
|
Призма |
1 |
|
Крышка |
1 |
|
Пружина |
1 |
|
Футляр |
1 |
|
Толщиномер магнитный МТП-01. Паспорт Иа2.778.008 ПС |
1 |
|
Толщиномер магнитный МТП-01. Руководство по эксплуатации Иа2.778.008 РЭ |
1 |
Сведения о методах измерений
Сведения о методиках (методах) измерений изложены в руководстве по эксплуатации Иа2.778.008 РЭ «Толщиномер покрытий магнитный МТП-01».
Нормативные документы
Р 50.2.006-2001 «ГСИ. Государственная поверочная схема для средств измерений толщины покрытий в диапазоне от 1 до 20000 мкм».
Толщиномеры покрытий магнитные МТП-01. Технические условия. ТУ 4276-03655267428-02 (Иа2.778.008).
