ЯМР-релаксометры Minispec mq
| Номер в ГРСИ РФ: | 24484-08 |
|---|---|
| Категория: | Релаксометры |
| Производитель / заявитель: | Фирма "Bruker Optik GmbH", Германия |
|
24484-08: Описание типа
2013-24484-08.pdf
|
Скачать | 103.1 КБ |
Для определения времен спин-спиновой и спин-решеточной релаксации протонов, концентрации веществ в твердой и жидкой фазах, сырье и продукции сельскохозяйственного, химического производств, фармацевтики, продуктах питания и т.д. в аналитических лабораториях промышленного производства, научных иучебных организаций.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 24484-08 |
| Действует | по 23.08.2018 |
| Наименование | ЯМР-релаксометры |
| Модель | Minispec mq |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | cd267556-60b8-80e1-a889-c1bc520f98ee |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 31.01 |
| Год регистрации | 2008 |
| Страна-производитель | Германия |
| Примечание | 23.08.2013 продлен срок свидетельстваВзамен № 24484-03 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ОАО ФНТЦ "Инверсия" |
| Адрес центра | 107031, г.Москва, ул.Рождественка, 27 |
| Руководитель центра | Пункевич Борис Семенович |
| Телефон | () |
| Факс | 208-49-62 |
| Информация о сертификате | |
| Срок действия сертификата | 23.08.2018 |
| Номер сертификата | 32312 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 969 п. 02 от 23.08.201309д от 24.07.08 п.173 |
Производитель / Заявитель
Фирма "Bruker Optik GmbH", ГЕРМАНИЯ
Германия
D-76275 Ettlingen, Rudolf-Plank Str., 23 Germany, тел.(0 72 43) 504-600, факс (0 72 43) 50-6984, E-mail: optik@bruker.de
Поверка
| Методика поверки / информация о поверке | МП 24484-08 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 155 (99%) |
| Неуспешных поверок (СИ непригодно) | 2 (1 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
24484-08: Описание типа
2013-24484-08.pdf
|
Скачать | 103.1 КБ |
Описание типа
Назначение
ЯМР - релаксометры Minispec mq предназначены для определения времени спин-спиновой и спин-решеточной релаксации протонов, определения концентрации веществ в твердой и жидкой фазах, сырье и продукции сельскохозяйственного, химического производств, фармацевтики, продуктах питания и т.д.
Описание
ЯМР - релаксометры Minispec mq представляют собой стационарные автоматизированные приборы.
Работа ЯМР - релаксометров Minispec mq основана на явлении ядерного магнитного резонанса - резонансного поглощения энергии электромагнитного поля веществом, обусловленного ядерным парамагнетизмом. Исследуемый образец помещается в сильное поле постоянного магнита Во, на которое накладывается более слабое радиочастотное поле В. Измеряемой величиной является интенсивность и скорость спада сигнала ЯМР протонов образца. Времена продольной Т1 и поперечной Т2 релаксации определяются по скорости спада сигнала ЯМР. В случае анализа многокомпонентных и многофазных систем вычисляются времена релаксации каждой фазы или компоненты и относительное содержание компонент или фаз, что, в свою очередь, определяет количественный состав и структуру анализируемого вещества.
Магнитное поле Во обеспечивает работу прибора на фиксированной ЯМР частоте в диапазоне 2-65 МГц (значение устанавливается по требованию заказчика).
Конструктивно ЯМР - релаксометры серии Minispec mq выполнены в виде настольных приборов, состоящих, из двух блоков - блока магнита с отделением дляанализируемого образца, блока электроники и отдельно устанавливаемого компьютера.
В приборе применено цифровое фазочувствительное детектирование. По заказу приборы оснащаются блоком управления градиентами поля для измерения коэффициентов диффузии, а также широким набором дополнительных устройств и принадлежностей.
Общий вид ЯМР-релаксометра представлен на рисунке 1.

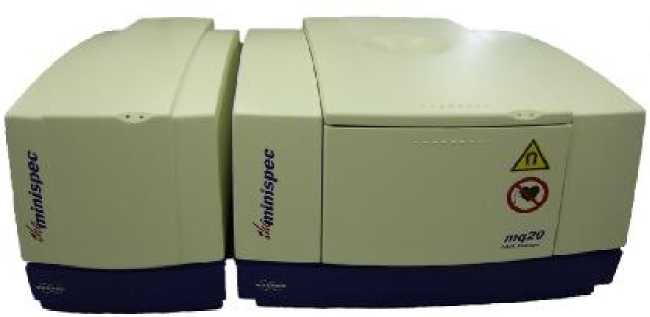

Рисунок 1 - Общий вид ЯМР - релаксометра Minispec mq
Рисунок 2 - задняя панель ЯМР - релаксометра Minispec mq
Программное обеспечение
Управление ЯМР - релаксометра Minispec mq осуществляется от внутреннего контролера и PC совместимого компьютера с помощью специального программного комплекса. Программируемым образом осуществляется настройка и контроль рабочих параметров прибора, управление его работой, обработка выходной информации, в том числе, построение градуировочных графиков по калибровочным стандартам, сохранение и печать отчета результатов анализа.
Данные по ПО приведены в таблице 1.
Таблица 1.
|
Наименование программного обеспечения |
Идентификац ионное наименование программного обеспечения |
Номер версии (идентификаци -онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программа управления и обработки данных |
the Minispec |
2.5.9.6 |
5E93F1E6 (файл Minispec.exe) |
CRC32 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2.
|
Параметры |
Minispec |
|
Диапазон частот, МГц |
2-65 |
|
Индукция постоянного магнита, Тл (для ЯМР частот 2-65 МГц) |
0,046975-1,52671 |
|
Стабильность спинового эха, при повторяющихся измерениях дисперсия не более, % |
0,2 |
|
Стабильность частоты/поля, при повторяющихся измерениях дисперсии не более, % |
0,001/0,001 |
|
Однородность магнитного поля (по ширине сигнала ССИ), мс, не менее |
0,3 |
|
Отношение сигнал/шум |
5-150 |
|
Динамический диапазон, дБ |
40-106 |
|
Пределы допускаемого значения абсолютной погрешности измерения для н-додекана (> 99 %, ГХ. Плотность d(20 °C/4 °C) = 0,748-0,749 г/см3 (предпочтительно использовать н-додекан производства MERCK) и для гексадекана (ГСО 7289-96): - Д Т1 - Д Т2 |
± 20 мс ± 4 мс |
|
Пределы допускаемого значения основной абсолютной погрешности измерения содержания жидкой и твердой фазы в стандартном образце семян рапса BCR® (сертифицирован Institute for Reference Materials and Measurements (IRMM), Geel Belgium) |
<0,5 % (<0,2 г/100 г) (P=0,95) |
|
Пределы допускаемой погрешности измерения напряжения ССИ,% |
±0,1 |
|
Коэффициент корреляции для абсолютных измерений, не менее |
0,9 |
|
Напряжение питания переменного тока, В Частота, Гц |
220(+10/-15) % 50±1 |
|
Потребляемая мощность, Вт |
300 |
|
Наработка на отказ, часов |
20 000 |
|
Г абаритные размеры, (ШхВхГ) мм - блок электроники - блок магнитной системы |
230x310x600 470x310x600 |
|
Масса, кг - блок электроники - блок магнитной системы (в зависимости от диаметра катушки магнита) |
20 79-113 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - давление атм. воздуха, кПа - отсутствие вибрации - отсутствие прямых солнечных лучей - отсутствие магнитных материалов в радиусе 5 м |
+ 18...+28 20-80 (без конд.) 86-104,7 |
|
У словия хранения и транспортирования: - температура, °С - относительная влажность, % - транспортная тряска 1000 км |
-20 ...+40 0-80 (без конд.) |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и на корпус прибора.
Комплектность
Комплект поставки ЯМР - релаксометров Minispec mq включает:
- Блок электроники mq-CU
- Магнитная система mq-MU
- Датчик mq-PA
- Компьютер
- Принтер
- Программное обеспечение
- Соединительные кабели
- Набор стандартных образцов
- Руководство по эксплуатации
- Методика поверки.
Дополнительное оборудование, поставляемое по заказу:
- Аттенюаторы импульсов для передатчиков
- Формирователи импульсов для передатчиков
- Передатчики широкополосные, узкополосные, высокой мощности
- Магниты с различными зазорами (40-50 мм)
- Датчики, с различными диаметрами отверстий на ядра 1H/19F
- Предусилители
- Набор тестовых образцов
- Импульсная градиентная система
- Градиентные интерфейсы
- Датчики для измерений вне магнитной системы
- Оборудование для пробоотбора и пробоподготовки
Поверка
осуществляется по документу МП 24484-08 «ЯМР - релаксометры Minispec mq фирмы «Bruker Optik GmbH». Методика поверки», утвержденному ГЦИ СИ ОАО ФНТЦ «Инверсия» в июне 2008 г.
Основные средства поверки:
- н-додекан (> 99 %, ГХ, плотность d(20 °C/4 °C) = 0,748-0,749 г/см3 (предпочтительно использовать н-додекан производства MERCK) или гексадекан (ГСО 7289-96)
Нормативные документы
1 . ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технологические условия»
2 .Техническая документация фирмы-изготовителя «Bruker Optik GmbH».
Рекомендации к применению
Осуществление работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов, установленных законодательством Российской Федерации обязательным требованиям.
