Мультиметры цифровые специализированные V701

Назначение

Мультиметры цифровые специализированные V701 (далее мультиметры) предназначены для измерения напряжения на подземных металлических сооружениях относительно электрода сравнения (далее - потенциал сооружения) и его составляющих, а также напряжения и силы постоянного тока, среднеквадратичного значения напряжения переменного тока синусоидальной формы кривой, сопротивления постоянному току.

Описание

Измерительным ядром мультиметра является двухтактный интегрирующий преобразователь, выполненный на базе микроконтроллера 89С 2051.

Структурная схема приведена на рис. 1.

Рис. 1.

Задание режима работы осуществляется 16-и ( или 8-и ) позиционным переключателем, осуществляющим коммутацию входных делителей и задачу работы микроконтроллера.

В режиме измерения поляризационного потенциала на вход измерителя подключается прерыватель тока.

Структурная схема приведена на рис. 2.

сооружение

К1

вспомогательный электрод

К2

измерительный электрод

Рис.2

Временная диаграмма работы прерывателя приведена на рис. 3.

16 мс

К1 - замкнут

К1- разомкнут

40 мкс

10 мкс

t-зад._________________

( 30 мкс, 190 мкс, 670 мкс, 2590 мкс)

Рис. 3

Для защиты входных цепей от перегрузки предусмотрены наличие предохранителей и ограничивающих стабилитронов.

Остальные режимы работы дополнительных пояснений не требуют.

Временные характеристики работы ключей задает микроконтроллер, выполненный на базе микросхемы 89С2051 (ATMEL).

В зависимости от количества выполняемых функций, мультиметры выпускаются двух типов V701.1 и V701.2. Набор функций мультиметров указан в таблице 1.

Таблица 1.

Прибор устроен в виде малогабаритного переносного блока в пластмассовом корпусе. Корпус состоит из верхнего и нижнего полукорпуса.

Обозначение прибора: Мультиметр цифровой специализированный V701.1.

Обозначение наносится на пленочное покрытие, которое приклеивается на верхний полукорпус.

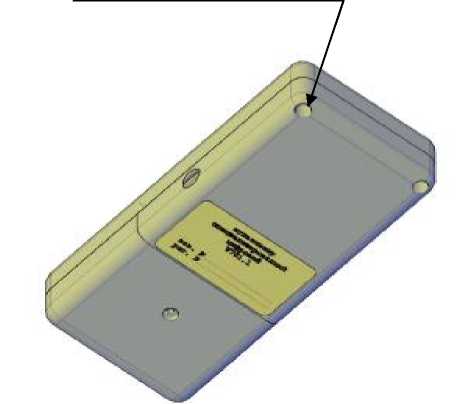

Фотография общего вида и место пломбировки

Место пломбировки

Технические характеристики

Диапазон измерения входных напряжений при измерении поляризационного потенциала от минус 2000 до плюс 2000 мВ, разрешение 1мВ.

Пределы допускаемой погрешности измерения входных напряжений при измерении поляризационного потенциала не более, мВ ±(0,01Uu + 2 ед. мл. раз), где Uu -измеряемое напряжение.

Пределы измерения входных напряжений постоянного тока, разрешение и пределы допускаемой погрешности измерения входных напряжений постоянного тока соответствуют указанным в таблице 2.

Таблица 2

Коммутатор поляризационных цепей прибора имеет следующие временные характеристики:

Пределы измерения среднеквадратических значений синусоидального напряжений, в диапазоне частот от 40 до 1000 Гц, разрешение и пределы допускаемой погрешности измерения среднеквадратических значений синусоидального напряжения переменного тока соответствуют указанным в таблице 3.

Таблица 3

Пределы измерения силы постоянного тока, разрешение и пределы допускаемой погрешности измерения силы постоянного тока соответствуют указанным в таблице 4.

Таблица 4.

Предел измерения сопротивления, разрешение и пределы допускаемой погрешности измерения сопротивлений соответствуют указанным в таблице 5.

Таблица 5.

По устойчивости и прочности при механических и климатических воздействиях мультиметр соответствует группе 4 ГОСТ 22261.

Питание, В                                                           от 6,5 до 9,5

Потребляемый прибором от элементов питания ток, мА

Габаритные размеры, мм                                          180 х85х30

Диапазон рабочих температур, °С                    от минус 10 до плюс 40

Масса прибора в комплекте с элементами

питания типа АА, не более, кг

Наработка на отказ должна быть не менее, ч

Средний срок службы, не менее, лет

Знак утверждения типа

наносится на передней панели прибора с помощью офсетной печати и на титульном листе руководства по эксплуатации.

Комплектность

Прибор поставляется в следующей комплектации:

Поверка

Поверка мультиметров цифровых специализированных V701 осуществляется по документу МП 24595-03 (Приложение 1 Руководства по эксплуатации «Мультиметр цифровой специализированный V701. Методика поверки»), согласованному ГЦИ СИ ФГУ «Нижегородский ЦСМ» 25 декабря 2002 г.

Основные средства поверки:

• калибратор программируемый П320

Выходное напряжение: от 100 мВ до 1000 В

Требуемая погрешность КИА:   ±0,1%

• калибратор программируемый П321

• Сила тока: от 10 мА до 10 А

Требуемая погрешность КИА:      ±0,3%

• установка для поверки вольтметров В1-9

Выходное напряжение: от 50 В до 750В в диапазоне частот 40.. .400 Гц

Требуемая погрешность КИА:     ±0,3%

• калибратор универсальный В1-28

воспроизведение сопротивлений от 50Ом до 2Мом

Требуемая погрешность КИА: ±0,3%

• конденсатор постоянной емкости номиналом не менее 0,47 мкФ

• осциллограф С1 - 65

Коэффициент развертки:

2 мс/дел     ± 5%; 10 мкс/дел    ± 5%; 100 мкс/дел   ± 5%; 500 мкс/дел   ± 5%

Сведения о методах измерений

Методы измерений содержатся в ТУ 4389-001-22808795-01 «Мультиметры цифровые специализированные V701».

Нормативные документы

1 ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

2 Технические условия ТУ 4389-001-22808795-01 «Мультиметры цифровые специализированные V701»

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
