Измерители теплопроводности материалов МИТ-1
| Номер в ГРСИ РФ: | 24693-08 |
|---|---|
| Производитель / заявитель: | ООО НПП "Интерприбор", г.Челябинск |
Для оперативного определения теплопроводности строительных и теплоизоляционных материалов зондовым методом в соответствии с ГОСТ 30256-94 при технологическом контроле качества на предприятиях, производящих строительные и теплоизоляционные материалы, строительных организациях и лабораториях, проводящих обследование зданий, сооружений и конструкций.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 24693-08 |
| Действует | по 14.02.2029 |
| Наименование | Измерители теплопроводности материалов |
| Модель | МИТ-1 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d294fc8c-dbba-605a-4256-e3148ce2dc9c |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4211-001-32531012-2002 |
| Класс СИ | 32.01 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 10.04.2014 продлен срок свидетельстваВзамен № 24693-03 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Челябинского ЦСМ |
| Адрес центра | 454048, г.Челябинск, ул.Энгельса, 101 |
| Руководитель центра | Михайлов Анатолий Иванович |
| Телефон | (8*351*2) 34-12-14 |
| Факс | 34-28-03, 34-12-14 |
| Информация о сертификате | |
| Срок действия сертификата | 10.04.2019 |
| Номер сертификата | 34269 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 461 п. 04 от 10.04.201414д от 25.12.08 п.334 |
Производитель / Заявитель
Общество с ограниченной ответственностью Научно-производственное предприятие «Интерприбор» (ООО НПП «Интерприбор»), г. Челябинск
Россия
454126, ул.Тернопольская, 6, тел/факс (351) 729-88-85; 211-54-30(-31), 454080, а/я 12771, т/ф (351) 262-91-69, 262-91-70, 265-56-38, 260-87-42; 454080, ул.Витебская, 4, E-mail: info@interpribor.ru
Поверка
| Методика поверки / информация о поверке | НКИП.408111.100 РЭ, раздел 6 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 158 (99%) |
| Неуспешных поверок (СИ непригодно) | 1 (1 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
24693-08: Описание типа
2023-24693-08.pdf
|
Скачать | 425 КБ | |
|
24693-08: Методика поверки
2018-mp24693-08.pdf
|
Скачать | 722.5 КБ |
Описание типа
Назначение
Измерители теплопроводности материалов МИТ-1 (далее - приборы) предназначены для измерений теплопроводности строительных и теплоизоляционных материалов.
Описание
Принцип работы приборов основан на измерении изменения температуры зонда за определенное время при нагреве с постоянной мощностью. Зонд при измерении должен быть помещен внутрь материала (образца) с обеспечением максимального теплового контакта зонда с материалом.
Приборы выполнены в виде малогабаритного электронного блока с дисплеем и клавиатурой, к которому подключаются измерительный зонд. Зонд состоит из нагревателя и датчика температуры, помещенных в тонкостенную металлическую трубку.
Приборы обеспечивают:
- измерение теплопроводности материалов;
- фиксацию результатов измерения в энергонезависимой памяти;
- расчет теплового сопротивления по известной теплопроводности;
- передачу измерений на ПК.
Приборы имеют три исполнения, которые различаются лицевой панелью, дисплеем и элементами питания.
Место пломбирования и клеймения на приборах МИТ-1 от несанкционированного доступа расположено в отверстии на винте крепления корпуса электронного блока.
Общий вид приборов и места нанесения пломбировки от несанкционированного доступа представлены на рисунках 1-4.

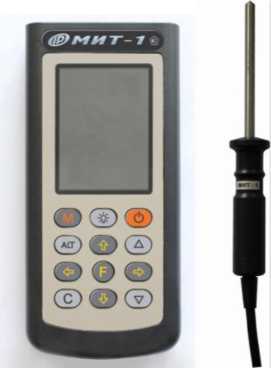

Рисунок 1 - Общий вид измерителей теплопроводности МИТ-1 (исполнение 1)

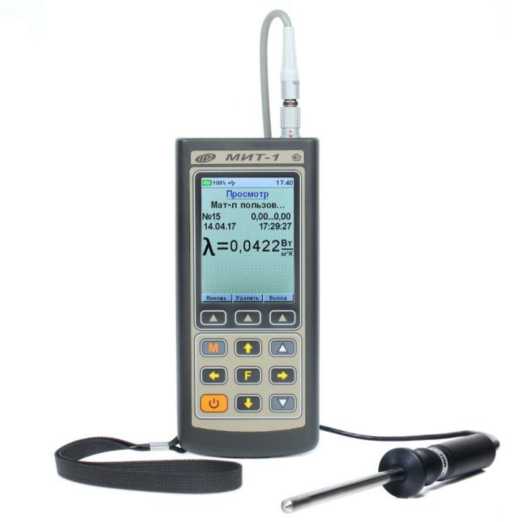

Рисунок 2 - Общий вид измерителей теплопроводности МИТ-1 (исполнение 2)

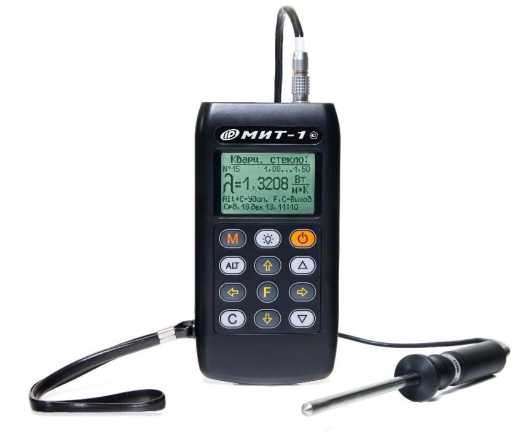

Рисунок 3 - Общий вид измерителей теплопроводности МИТ-1 (исполнение 3)

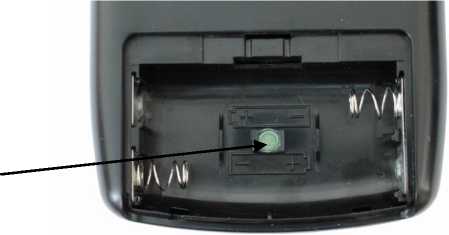

Место пломбирования
Место пломбирования

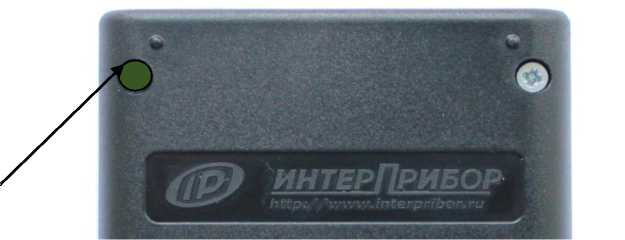

Рисунок 4 - Место пломбирования от несанкционированного доступа на панели электронного блока измерителя МИТ-1
Программное обеспечение
Программное обеспечение (далее - ПО) не изменяемое и не считываемое.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
МИТ-1 |
|
Номер версии (идентификационный номер) ПО |
06.03.2012 |
|
Цифровой идентификатор ПО |
11Е7 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристик |
Значения характеристик |
|
Диапазон измерений теплопроводности, Вт/(м^К) |
от 0,03 до 1,34 |
|
Диапазон показаний теплопроводности, Вт/(м^К) |
от 0,01 до 2,0 |
|
Пределы допускаемой относительной погрешности измерителя теплопроводности, % |
±7,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристик |
Значения характеристик |
|
Условия эксплуатации: диапазон температуры окружающего воздуха, °С диапазон относительной влажности воздуха при плюс 25 °С, % диапазон атмосферного давления, кПа |
от -10 до +40 до 80 от 84,0 до 106,7 |
|
Объем памяти, результатов измерений, не менее |
1600 |
|
Питание прибора, В, не более |
5±0,25 |
|
Потребляемая мощность, не более, В •А |
12,0 |
|
Время измерений, мин, не более |
7,0 |
|
Масса прибора, кг, не более электронный блок зонд измерительный |
0,25 0,10 |
|
Габаритные размеры, мм, не более: электронный блок (длина, ширина, высота) зонд измерительный (диаметр, длина) |
155, 75, 28 0 25, 230 |
|
Средняя наработка на отказ, ч, не менее |
6800 |
|
Полный средний срок службы, лет, не менее |
8 |
Знак утверждения типа
наносится наклейкой на лицевые панели электронных блоков приборов и печатается типографским способом в левом верхнем углу титульного листа Руководств по эксплуатации НКИП.408111.100 РЭ.
Комплектность
Таблица 4 - Комплектность средства измерения
|
Наименование и условное обозначение |
Обозначение |
Количество, шт. |
|
Измеритель теплопроводности материалов в составе: Блок электронный Измерительный зонд |
МИТ-1 |
1 1 |
|
Зарядное устройство USB (2 А) |
1 | |
|
Блок автономного питания USB (5В) * |
1 | |
|
Кабель USB для связи с компьютером |
1 | |
|
Программа связи с ПК |
1 | |
|
Транспортировочная тара* |
1 | |
|
Чехол |
1 | |
|
Руководство по эксплуатации |
НКИП.408111.100 РЭ |
1 |
|
Методика поверки |
МП-2413-0054-18 |
1 |
* - по заказу
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.140-2009 ГСИ. Государственная поверочная схема для средств измерений теплопроводности твердых тел в диапазоне от 0,02 до 20 Вт/(м<К) при температуре от 90 до 1100 К;
ГОСТ 30256-94 «Материалы и изделия строительные. Метод определения теплопроводности цилиндрическим зондом»;
ТУ 4211-001-32531012-2002 Измеритель теплопроводности материалов МИТ-1. Технические условия.
