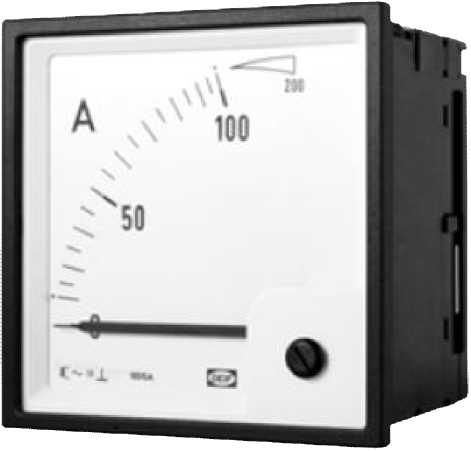

Амперметры, вольтметры переменного тока EQ

Наименование характеристики

Значение характеристики

Вольтметры EQ модификаций EQ 48, EQ 72, EQ 96, EQ 144

Диапазон  прямых  измерений  напряжения

переменного тока D1, В:

- для вольтметров EQ 48

- для вольтметров EQ 72, EQ 96, EQ 144

от 0 до (1; 1,5; 2,5; 4; 6)-10n, где n = 1, 2 от 0 до (1; 1,5; 2,5; 4; 6; 8)-10n, где n = 1, 2

Класс точности

1,5 при прямых измерениях

Диапазоны измерений напряжения переменного тока с внешним трансформатором напряжения D2, в

D2 = D1/100

Амперметры Eq модификаций Eq 48, Eq 72, Eq 96, Eq 144

Диапазон прямых измерений силы переменного тока D1, А:

- для амперметров EQ 48

- для амперметров EQ 72, EQ 96, EQ 144

от 0 до (1; 1,5; 2,5)40n, где n = 1 от 0 до (1; 1,5; 2,5; 4; 6>10n, где n = 1

Класс точности

1,5 при прямых измерениях

Диапазоны измерений силы переменного тока с внешним трансформатором тока D2, А

D2 = D1/5

Длина шкалы амперметров, вольтметров EQ 48, EQ 72, EQ 96, EQ 144, мм.............41/62/92/135.

Диапазон частот измеряемых тока и напряжения, Гц...........................................(16 - 65).

Потребляемая мощность, ВА: - для вольтметров..........................................................................................(1,5 - 4).

- для амперметров.......................................................................................(0,5 - 1,2).

Габаритные размеры, мм:

амперметров, вольтметров EQ48...................................................................48x48x48;

амперметров, вольтметров EQ72...................................................................72x72x66;

амперметров, вольтметров EQ96...................................................................96x96x90;

амперметров, вольтметров EQ144.............................................................144x144x136.

Масса, кг:

амперметров, вольтметров EQ48...........................................................................0,09;

амперметров, вольтметров EQ72...........................................................................0,20;

амперметров, вольтметров EQ96...........................................................................0,21;

амперметров, вольтметров EQ144.........................................................................0,35.

Срок службы, лет................................................................................................ 10.

Условия эксплуатации:

- температура окружающей среды номинальная, оС.......................от минус 10 до плюс 55;

- температура окружающей среды рабочая, оС..............................от минус 25 до плюс 60;

- температура хранения, транспортирования, оС...........................от минус 25 до плюс 65.

Наименование

Кол., шт.

Амперметр, вольтметр EQ

1

Паспорт

1
