Трансформаторы тока ТВЛМ-6
| Номер в ГРСИ РФ: | 2472-12 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Самарский трансформатор", г.Самара |
Для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных электрических устройствах внутренней установки (КРУ, КРУН, КСО) переменного тока на класс напряжения 6 кВ, не предназначены для установки в машинных залах электростанций с турбогенератором 2500 кВт и выше.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 2472-12 |
| Действует | по 05.05.2017 |
| Наименование | Трансформаторы тока |
| Модель | ТВЛМ-6 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | e84ebd21-6eb4-0a21-c9f7-54a740d197a9 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.01 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Примечание | 05.05.2012 утвержден вместо 2472-07 |
| Информация о сертификате | |
| Срок действия сертификата | 05.05.2017 |
| Номер сертификата | 46344 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 297 п. 32 от 05.05.201203 от 01.03.07 п.91 |
Производитель / Заявитель
ОАО "Самарский трансформатор", РОССИЯ, г.Самара
Россия
443017, Южный пр., 88. Тел. (846) 2616-823, факс 2616-825, E-mail: info@samaratransformer.ru
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-2003 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 515 (100%) |
| Неуспешных поверок (СИ непригодно) | 2 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
2472-12: Описание типа
2012-02472-12.pdf
|
Скачать | 82.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы тока ТВЛМ-6 (далее по тексту - трансформаторы тока) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы тока ТВЛМ-6 по принципу конструкции являются катушечными, опорного исполнения на ленточном магнитопроводе и представляют собой литой блок, в качестве изоляции которого применяется эпоксидный компаунд, который обеспечивает защиту обмоток от климатических и механических воздействий. Трансформаторы имеют одну первичную и одну вторичную обмотки. Вторичная обмотка трансформаторов тока ТВЛМ-6 предназначена для измерений и защиты. Выводы первичной обмотки трансформаторов включаются в цепь измеряемого тока.
Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечения электрической изоляции измерительных устройств от цепей высокого напряжения.

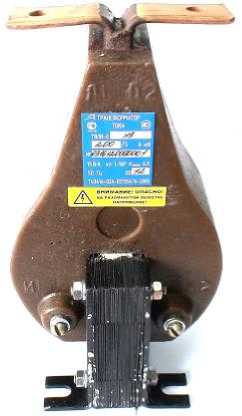

Рисунок 1 - Фотография общего вида трансформаторов тока ТВЛМ-6
Технические характеристики
Основные метрологические и технические характеристики трансформаторов тока
ТВЛМ-6 представлены в таблице 1
Таблица 1 - Основные метрологические и технические характеристики трансформаторов тока
ТВЛМ-6
|
Характеристика |
Значение |
|
Номинальное рабочее напряжение, кВ |
6 |
|
Наибольшее рабочее напряжение, кВ |
7,2 |
|
Номинальный первичный ток, А |
от 10 до 400 |
|
Номинальный вторичный ток, А |
5 |
Окончание таблицы 1
|
Характеристика |
Значение |
|
Номинальная вторичная нагрузка с коэффициентом мощности cos ф = 0,8, В^А |
15 |
|
Классы точности вторичной обмотки |
1; 10Р |
|
Номинальная частота, Гц |
50; 60 |
|
Номинальная предельная кратность вторичной обмотки для |
4,5 |
|
защиты | |
|
Габаритные размеры, мм: | |
|
- длина |
123 |
|
- ширина |
118 |
|
- высота |
227 |
|
Масса, кг, не более |
5 |
|
Климатическое исполнение по ГОСТ 15150-69 |
У3 |
Знак утверждения типа
Знак утверждения типа наносят на титульный лист паспорта и на табличку технических данных трансформатора типографским способом.
Комплектность
В комплект поставки входят:
|
- трансформатор тока |
1 шт. |
|
- паспорт |
1 экз. |
|
- руководство по эксплуатации (на партию в один адрес) |
1 экз. |
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Перечень основных средств, применяемых при поверке:
- трансформатор тока измерительный лабораторный ТТИ-5000.5
номинальные значения первичного тока, А: от 5 до 5000
класс точности: 0,05
- прибор сравнения КНТ-03
предел измерения токовой погрешности, %: ± 19,99;
предел измерения угловой погрешности, угловых мин: ± 1999
- магазин сопротивлений нагрузочный трансформаторов тока НТТ
номинальные величины нагрузки, В^А: от 1,75 до 50
Сведения о методах измерений
Методы измерений с помощью трансформаторов тока ТВЛМ-6 указаны в документе ИБЛТ.671213.009 РЭ «Трансформаторы тока ТВЛМ-6. Руководство по эксплуатации».
Нормативные документы
ГОСТ 7746-2001 «ГСИ. Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Технические условия ТУ3414-024-05755476-2005.
