Измерители удельной электрической проводимости цветных металлов и сплавов "Вихрь-АМ"
| Номер в ГРСИ РФ: | 24773-08 |
|---|---|
| Производитель / заявитель: | ООО "ДиаКонт", г.Екатеринбург |
Для измерения и (или) контроля удельной электрической проводимости полуфабрикатов и деталей из цветных неферромагнитных металлов и сплавов на предприятиях цветной металлургии и других отраслей промышленности, связанных с производством и переработкой цветных металлов и их сплавов и изготовлениемизделий на их основе.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 24773-08 |
| Действует | по 27.04.2028 |
| Наименование | Измерители удельной электрической проводимости цветных металлов и сплавов |
| Модель | "Вихрь-АМ" |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | fdfcae27-f555-1007-d7d0-7c3785ea0e32 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4276-001-43107903-2002 |
| Класс СИ | 34.02 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 26.06.2013 продлен срок свидетельстваВзамен № 24773-03 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ УНИИМ |
| Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 4 |
| Руководитель центра | Леонов Владислав Валентинович |
| Телефон | (8*343) 350-26-18 |
| Факс | 350-20-39 |
| Информация о сертификате | |
| Срок действия сертификата | 26.06.2018 |
| Номер сертификата | 31660 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 649 п. 14 от 26.06.201307 от 29.05.08 п.156 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Диагностика и Контроль" (ООО "ДиаКонт"), г. Екатеринбург
Россия
620041, а/я 277, тел./факс (3432) 74-90-08
Поверка
| Методика поверки / информация о поверке | раздел 4 ДИК 00.00.01 РЭ |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1977
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1891 (96%) |
| Неуспешных поверок (СИ непригодно) | 86 (4 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
24773-08: Описание типа
2018-24773-08.pdf
|
Скачать | 76.3 КБ | |
|
24773-08: Методика поверки
2023-mp24773-08.pdf
|
Скачать | 89.3 КБ |
Описание типа
Назначение
Измерители удельной электрической проводимости цветных металлов и сплавов «ВИХРЬ-АМ» (далее - измерители) предназначены для измерения и (или) контроля удельной электрической проводимости полуфабрикатов и деталей из цветных неферромагнитых металлов и сплавов.
Описание
Принцип действия измерителя основан на регистрации изменения фазы напряжения, вносимого в датчик, за счет изменения удельной электрической проводимости металла.
Измеритель состоит из электронного блока с укрепленными на лицевой панели тремя настроечными образцами и датчика. Измеритель имеет вихретоковый трансформаторный преобразователь, высокочувствительную электронную схему измерения фазового сдвига, функциональный аналого-цифровой преобразователь с цифровым дисплеем. АЦП работает в режиме однократного измерения. Настройка осуществляется с помощью 3 настроечных образцов, на которые поочередно должен быть установлен датчик измерителя, при этом производится автоподстройка измерителя. Четвертый образец, расположенный на лицевой панели электронного блока предназначен для адаптации и обеспечения электрической совместимости датчика и электронного блока.
Измерители в зависимости от диапазона измерений выпускаются в двух исполнениях:
-ВИХРЬ-АМ/Т для измерения удельной электрической проводимости титана и его сплавов;
-ВИХРЬ-АМ/А для измерения удельной электрической проводимости алюминия, меди и их сплавы и др.

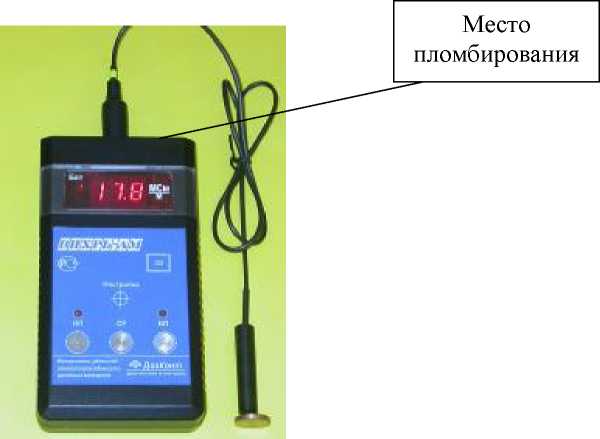

Внешний вид измерителя представлен на рисунке 1.
Рисунок 1 - Внешний вид измерителя
Технические характеристики
|
Диапазоны измерения, МСм/м, для исполнений: | |
|
-ВИХРЬ-АМ/Т |
0,6 — 2,5 |
|
-ВИХРЬ-АМ/А Пределы допускаемой основной относительной погрешности (Зо), %, для исполнений: |
3-60 |
|
-ВИХРЬ-АМ/Т -ВИХРЬ-АМ/А: |
±4 |
|
в диапазоне (3-40) МСм/м |
±2 |
|
в диапазоне (40-60) МСм/м Пределы допускаемой дополнительной относительной погрешности за счет изменения температуры окружающего. |
±3 |
|
воздуха на каждые 10 ° С от нормальной Характеристики измеряемых образцов: |
Зо |
|
- толщина, мм, не менее |
2,0 |
|
- радиус кривизны поверхности, мм, не менее |
100 |
|
- шероховатость поверхности Rz, мкм, не более |
80 |
|
- допустимое расстояние до края образца, мм, не менее Зазор между поверхностью образца и рабочей поверхностью датчика, мкм, не более: |
7,5 |
|
- в диапазоне (0,6-6) МСм/м |
100 |
|
- в диапазоне (6-60) МСм/м |
250 |
|
Угол наклона датчика относительно поверхности образца, ° |
90±5 |
|
Напряжение питания, В Габаритные размеры, мм, не более: |
3,6 ± 0,2 |
|
-электронного блока (длинахширинахвысота) -датчика: |
157х84х30 |
|
диаметр |
10 |
|
длина Масса, г, не более: |
50 |
|
-электронного блока |
250 |
|
-датчика Рабочие условия эксплуатации: |
30 |
|
-температура окружающего воздуха, °С |
от минус 10 до плюс 40 |
|
- влажность при 30 °С, %, не более |
90 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет, не менее |
6 |
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель измерителя способом шелкографии и титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки измерителя входят
|
№п/п |
Наименование |
Обозначение |
Количество |
|
1 |
Электронный блок |
- |
1 шт |
|
2 |
Датчик |
- |
1 шт |
|
3 |
Руководство по эксплуатации с разделом 4 «Поверка» |
ДИК 00.00.01 РЭ |
1 экз |
|
4 |
Футляр |
- |
1 экз |
Поверка
осуществляется по документу ДИК 00.00.01 РЭ (Раздел 4), согласованным ФГУП «УНИИМ» в мае 2008 г.
Перечень эталонов, применяемых при поверке:
- Государственные стандартные образцы удельной электрической проводимости:
ГСО 3447-89П-3458-89П. Диапазон (0,5-2,5) МС/м, относительная погрешность ±1,5 %;
ГСО 3435-86-3446-86. Диапазон (3-14) МСм/м, относительная погрешность ±1,0 %;
ГСО 1395-90П-1412-90П. Диапазон (14-38) МСм/м, относительная погрешность ±1,0 %;
ГСО 4529-89-4536-89. Диапазон (38-60) МСм/м, относительная погрешность ±1,5 %.
Сведения о методах измерений
приведены в документе ДИК 00.00.01 РЭ «Измерители удельной электрической проводимости цветных металлов и сплавов «ВИХРЬ-АМ». Руководство по эксплуатации».
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ 27333-87 «Контроль неразрушающий. Измерение удельной электрической проводимости цветных металлов вихретоковым методом»
ТУ 4276-001-43107903-2008 «Измерители удельной электрической проводимости цветных металлов и сплавов «Вихрь-АМ». Технические условия».
Рекомендации к применению
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
