ЯМР-анализаторы Хроматэк-Протон 20М

Назначение

ЯМР-анализаторы ХРОМАТЭК-ПРОТОН 20М предназначены для определения содержания компонентов в различных объектах (жира и влаги в пищевых продуктах, масличности и влажности семян и т.п.) и определения свойств материалов и веществ (степени вулканизации полимеров, кристалличности и т.п.) по амплитудно-релаксационным характеристикам протонов ЯМР-активных ядер водорода.

Описание

ЯМР-анализаторы ХРОМАТЭК-ПРОТОН 20М   представляют   собой настольные

стационарные автоматизированные лабораторные приборы.

Принцип действия     ЯМР-анализаторов основан на измерении амплитудно

релаксационных характеристик протоносодержащих веществ. ЯМР-анализаторы построены по схеме с постоянным магнитом и высокочастотным импульсным возбуждением. Конструктивно приборы выполнены в виде настольных приборов, состоящих из двух блоков: блок магнита и блока управления и обработки информации.

Генератор импульсов обеспечивает подачу высокочастотных импульсов с фазами 0О, 90О, 180О, 270О, что существенно расширяет возможности анализатора. В приборе применен квадратурный детектор. ЯМР-анализаторы анализаторы выпускаются в двух исполнениях: с датчиком под пробирку диаметром 10 мм и 34 мм.

ЯМР-анализаторы полностью управляется персональным компьютером с операционной системой Windows и пользовательским программным обеспечением, поставляемым изготовителем. Программным образом осуществляется настройка прибора, оптимизация его параметров, управление его работой, обработка выходной информации, в том числе построение градуировочных графиков по образцовым веществам, печать результатов и запоминание результатов анализа. Программный комплекс обеспечивает обмен (пересылку) измерительной информации в другие программы для подготовки документов с результатами измерений. Общий вид ЯМР-анализатора представлен на рисунке.

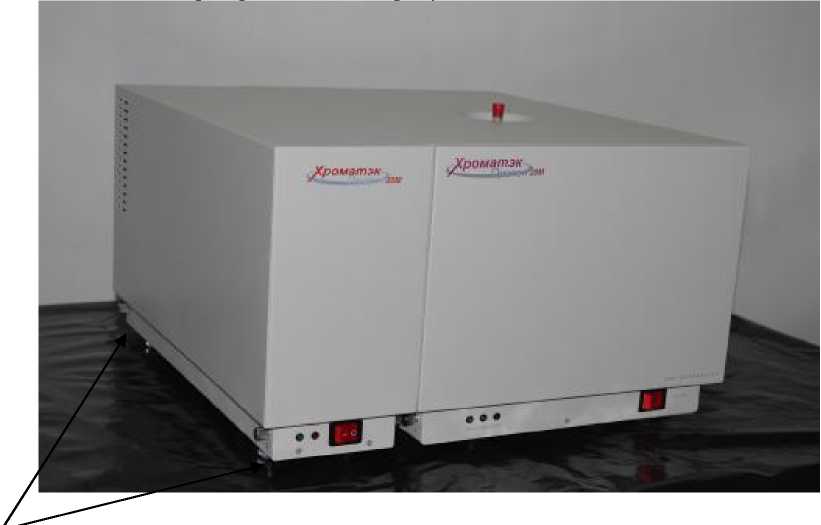

Места для пломбировки

Рисунок - Общий вид ЯМР-анализатора

Программное обеспечение

Программное обеспечение (ПО) защищено от непреднамеренных и преднамеренных изменений. Уровень защиты - С, согласно МИ 3286-2010.

Наименование, цифровой идентификатор и алгоритм вычисления цифрового идентификатора метрологически значимой части ПО представлены в таблице 1.

Таблица 1 Наименование, номер версии, цифровой идентификатор и алгоритм вычисления цифрового идентификатора метрологически значимых частей ПО

Технические характеристики

Таблица.2. Метрологические и технические характеристики ЯМР-анализатора.

Продолжение таблицы 2.

1 С использованием стандартных образцов массовой доли триглицеридов в жирах ГСО 8936-2008 (комплект из 4-х образцов);

2 С использованием стандартных образцов масличности и влажности семян подсолнечника ГСО 3107-84 (комплект из 6-и образцов).

Знак утверждения типа

наносится на верхнюю часть титульного листа инструкции по эксплуатации и на корпус прибора типографским способом.

Комплектность

В комплект поставки ЯМР-анализатора входят изделия, указанные в таблице 3.

Таблица 3 Комплект поставки средства измерений

Поверка

осуществляется по документу 214.2.840.059Д "ЯМР-анализаторы ХРОМАТЭК-ПРОТОН 20М.

Методика поверки", утвержденному ГЦИ СИ “ВНИИМ им. Д.И.Менделеева" 25.08.2008 г.

Основные средства поверки:

- комплект государственных стандартных образцов масличности и влажности семян подсолнечника ГСО 3107-84;

- комплект государственных стандартных образцов массовой доли твердых триглицеридов в жирах ГСО 8936-2008.

Сведения о методах измерений

Методы измерений описаны в методиках измерений 2002-01ЛМ (свидетельство об аттестации 448/60150-01), ГОСТ Р 53158-2008 и ГОСТ 8.597-2010.

Нормативные документы

Технические условия ТУ 4215-005-12908609-08.

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
