Измерители объема ИО-1М
| Номер в ГРСИ РФ: | 24806-14 |
|---|---|
| Производитель / заявитель: | АО "НПФ "Сервэк", г.С.-Петербург |
Для определения объема и проверки герметичности при поверке и настройке аспираторов сильфонных АМ-0059, АМ-5, АМ-5М (мод.ИО-1М(100) и газоанализаторов ПГА-ВПМ (мод.ИО-1М(300), предназначенных для прокачивания исследуемой газовой смеси через индикаторные трубки при экспресс-определении содержания вредных и токсичных веществ в воздухе рабочей зоны. Применяется в производственных лабораториях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 24806-14 |
| Действует | по 19.08.2029 |
| Наименование | Измерители объема |
| Модель | ИО-1М |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | eaf27a68-6439-115e-9564-4fde88e7dc90 |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Класс СИ | 29.02 |
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Примечание | 24.12.2014 утвержден вместо 24806-09 |
| Информация о сертификате | |
| Срок действия сертификата | 24.12.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 2097 п. 78 от 24.12.201406 от 11.06.09 п.113 |
Производитель / Заявитель
Акционерное общество «Научно-производственная фирма «СЕРВЭК» (АО «НПФ «СЕРВЭК»), г. Санкт-Петербург
Россия
198020, ул.Бумажная, 17, тел./факс (812) 186-54-86, почт. 190121, а/я 214
Поверка
| Методика поверки / информация о поверке | РЮАЖ.407274.001 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 953 (98%) |
| Неуспешных поверок (СИ непригодно) | 17 (2 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
24806-14: Описание типа
2024-24806-14.pdf
|
Скачать | 310.1 КБ | |
|
24806-14: Методика поверки
2024-mp24806-14.pdf
|
Скачать | 167.4 КБ |
Описание типа
Назначение
Измерители объема ИО-1М предназначены для определения объема и проверки герметичности при поверке и настройке аспираторов сильфонных АМ-0059, АМ-5, АМ-5М и газоанализатора ПГА-ВПМ.
Описание
Измерители объема ИО-1М выпускаются двух модификаций ИО-1М(100) и ИО-1М(300). Модификация ИО-1М(100) используется при поверке и настройке аспираторов сильфонных АМ-0059, АМ-5, АМ-5М, модификация ИО-1М(300) - газоанализатора ПГА-ВПМ.
Измеритель объема представляет собой U-образную стеклянную трубку. Одно колено трубки является уравнительным сосудом, заполненным подкрашенной водой, другое колено является измерительным и соединено через капилляр с входным штуцером. Капилляр предназначен для имитации индикаторной трубки.
U-образная трубка установлена в закрытом корпусе. В нижней части передней панели корпуса находится входной штуцер и запорный кран, а также два смотровых окна, закрытых стеклами. На верхнем окне установлена шкала с нанесенными на ней рисками и значениями объема. На стекле нижнего окна нанесена риска начального уровня (нониус) жидкости в уравнительном сосуде.
Проверяемый газоанализатор или аспиратор присоединяются к входному штуцеру измерителя объема. При прокачивании воздуха уровень жидкости в измерительном колене повышается. Объем прокачиваемого воздуха определяется по значению на шкале, соответствующему уровню жидкости в измерительной трубке измерителя объема.

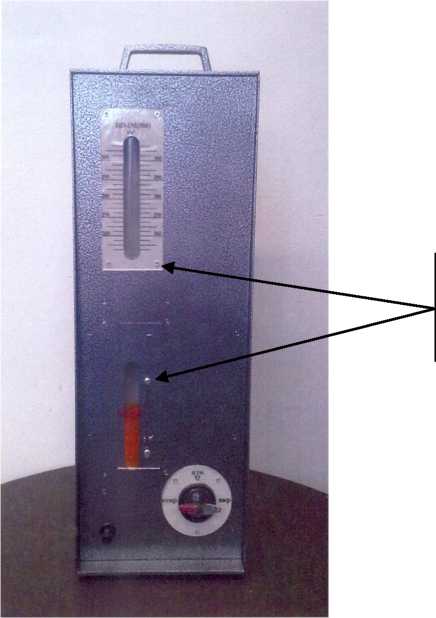

Общий вид измерителей объема ИО-1М показан на рисунке 1.
Места нанесения пломбы и знака поверки
Рисунок 1 - Общий вид измерителя объема ИО-1М
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерения объема, см3 ИО-1М (100) ИО-1М(300) |
от 95 до 105 от 260 до 300 |
|
Пределы допускаемой относительной погрешности, % |
±1,5 |
|
Время одного измерения, мин, не более |
3 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- высота |
500 |
|
- ширина |
200 |
|
- длина |
200 |
|
Масса, кг, не более |
3,0 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +10 до +35 |
|
- относительная влажность, % |
80 |
|
Средний срок службы, лет, не менее |
3 |
Знак утверждения типа
наносится на специальную табличку на лицевой панели измерителя объема методом наклейки, на титульные листы Паспорта и Руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель объема ИО-1М(300) или ИО-1М(100) |
РЮАЖ..407274.001 РЮАЖ..407274.001-01 |
1 шт. 1 шт. |
|
Паспорт |
РЮАЖ.407274.001 ПС |
1 экз. |
|
Руководство по эксплуатации |
РЮАЖ.407274.001 РЭ |
1 экз. |
|
Методика поверки |
РЮАЖ.407274.001 МП |
1 экз.* |
|
Запасные части: | ||
|
Кольцо 011-015-25-2-4 |
4 шт. | |
|
Трубка медицинская поливинилхлоридная |
0,5 м | |
|
Метиловый оранжевый индикатор |
ТУ 6-09-5171-84 |
1 пакет (5 г) |
|
Примечание - *На партию при поставке в один адрес | ||
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256;
РЮАЖ.407274.001 ТУ Измеритель объема ИО-1М. Технические условия.
