Счетчики холодной воды и горячей воды крыльчатые EV-AM (холодной воды) и EV-AM1 (горячей воды)
| Номер в ГРСИ РФ: | 24860-11 |
|---|---|
| Производитель / заявитель: | Фирма "ENBRA, a.s.", Чехия |
для измерения объема воды в системах коммунального водоснабжения при давлении не более 1,0 МПа (10 кгс/см2)
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 24860-11 |
| Действует | по 19.07.2016 |
| Наименование | Счетчики холодной воды и горячей воды крыльчатые |
| Модель | EV-AM (холодной воды) и EV-AM1 (горячей воды) |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6e8775c8-e883-9b48-dc80-e275dea508d0 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 29.01.03 |
| Год регистрации | 2011 |
| Страна-производитель | Чехия |
| Примечание | Взамен № 24860-03 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 19.07.2016 |
| Номер сертификата | 43225 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 3651 от 19.07.11 п.26 |
Производитель / Заявитель
Фирма "ENBRA, a.s.", ЧЕХИЯ
Чехия
Durdakova, 5, 61300 Brno, CZ, тел. +420-5-4532 1203, факс +420-5-4521 1208
Поверка
| Методика поверки / информация о поверке | МИ 1592-99 |
| Межповерочный интервал / Периодичность поверки |
4 года
для гор воды
6 лет
для хол воды
|
| Зарегистрировано поверок |
117953
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 114103 (97%) |
| Неуспешных поверок (СИ непригодно) | 3850 (3 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
24860-11: Описание типа
2011-24860-11.pdf
|
Скачать | 142.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Счетчики холодной воды EV-AM и горячей воды EV-AM1 крыльчатые предназначены для измерения объема воды в системах коммунального водоснабжения при давлении не более 1,0 МПа(10 кгс/см2).
Описание
Счетчики холодной воды EV-AM и горячей воды EV-AM1 крыльчатые состоят из проточной части, в полости которой под действием потока воды вращается крыльчатка, и отсчетного устройства, редукторный механизм которого связан с крыльчаткой через магнитную муфту. Корпус счетчиков изготовлен из латуни, а крыльчатка и отсчетное устройство из пластмассы. Принцип действия счетчиков основан на измерении числа оборотов крыльчатки. Поток воды направляется через фильтр входного патрубка корпуса счетчика в измерительную полость, где вращается крыльчатка, и поступает в выходной патрубок. Число оборотов крыльчатки пропорционально объему, протекшей воды.
Одноструйные счетчики холодной воды EV-AM и горячей воды EV-AM1 крыльчатые являются «сухоходами», у которых проточная часть изолирована пластмассовой крышкой от отсчетного устройства. Магниты, установленные в ступице крыльчатки, передают вращение на установленную в верхней части счетчика ведомую муфту счетного механизма. Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значению объема протекающей воды в м3. Счетный механизм имеет восемь барабанчиков для определения объема воды в м3. Счетчики воды EV-AM и EV-AM1 имеют модификациию: EV-AMi и EV-AMli с импульсным выходом, который обеспечивается герконовым преобразователем типа МКа 10105. Счетчики воды EV-AM и EV-AM1 также имеют антимагнитную защиту.

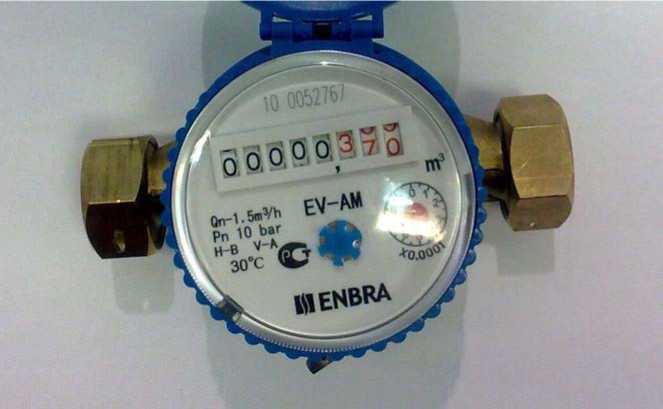

Фотография общего вида счетчика

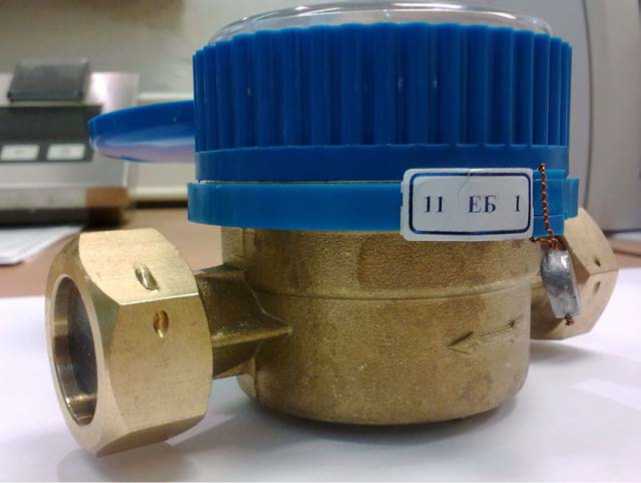

Фотография места пломбировки счетчиков
Технические характеристики
|
Класс А |
Класс В |
Класс А |
Класс В | |
|
Диаметр условного прохода, Ду, мм |
15 |
20 | ||
|
Номинальный расход, Qn, м3/ч |
1,5 |
2,5 | ||
|
Максимальный расход, Qmax, м3/ч |
3,0 |
5,0 | ||
|
Переходный расход, Qt, л/ч |
150 |
120 |
250 |
200 |
|
Минимальный расход, Qmin, л/ч |
60 |
30 |
100 |
50 |
|
Пределы допускаемой относительной погрешности счетчика для холодной воды, % Qmin < Q < Qt Qt < Q < Qmax |
±5,0 ±2,0 | |||
|
Пределы допускаемой относительной погрешности счетчика для горячей воды, % Qmin < Q < Qt Qt < Q < Qmax |
±5,0 ±3,0 | |||
|
Температура измеряемой среды, °С - для счетчиков холодной воды - для счетчиков горячей воды |
До 30 До 90 | |||
|
Габаритные размеры, не более, мм |
110х69х70 |
130х69х70 | ||
|
Масса, не более, кг |
0,57 |
0,62 | ||
Знак утверждения типа
наносится на счетчик и паспорт типографским способом.
Комплектность
|
Наименование |
Кол-во |
Примечание |
|
Счетчик EV-АМ или EV-AM1 |
1 |
По заказу |
|
Паспорт |
1 | |
|
Штуцер |
2 | |
|
Прокладка |
2 | |
|
Гайка |
2 | |
|
Датчик импульсов с соединительным кабелем |
1 |
По заказу |
Поверка
осуществляется по документу по «МИ 1592-99. Рекомендация. ГСИ. Счетчики воды. Методика поверки».
Основные средства поверки:
-поверочная установка с диапазоном расходов от 0,012 до 15,0 м3/ч, с погрешностью не более ±0,5%.
Сведения о методах измерений
изложены в паспортах «Счетчики холодной EV-AM и горячей воды EV-AM1крыльчатые», «Счетчики холодной EV и горячей воды EV1крыльчатые»..
Нормативные документы
EV-АМ и EV-AM1
1 .ГОСТ Р 50601 Счетчики питьевой воды крыльчатые. Общие технические условия.
2 . MP M03M 49 Счетчики для измерения холодной воды.
3 .MP M03M 72 Счетчики для измерения горячей воды.
4 .Техническая документация фирмы «ENBRA, a. s.», Чехия.
Рекомендации к применению
Осуществление торговли и товарообменных операций.
