Измерители параметров изоляции Тангенс-2000
| Номер в ГРСИ РФ: | 24891-08 |
|---|---|
| Производитель / заявитель: | ФГУП "НИИ электронно-механических приборов" (НИИЭМП), г.Пенза |
Для измерения тангенса угла потерь (тангенса угла диэлектрических потерь) tgб и емкости С высоковольтной изоляции (конденсаторов, вводов, трансформаторов, изоляторов) при техническом обслуживании, ремонте, наладке, испытаниях энергетических объектов в стационарных и полевых условиях. Применяются в электроэнергетике для диагностики состояния высоковольтной изоляции энергетических объектов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 24891-08 |
| Действует | по 09.11.2029 |
| Наименование | Измерители параметров изоляции |
| Модель | Тангенс-2000 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 285afb80-d398-aef6-30a9-6a11ad797d99 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | РУКЮ.411724.001 ТУ |
| Класс СИ | 34.02 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 17.01.2014 продлен срок свидетельстваВзамен № 24891-03 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 17.01.2019 |
| Номер сертификата | 34517 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 26 п. 09 от 17.01.201414д2 от 25.12.08 п.383 |
Производитель / Заявитель
Акционерное общество "Научно-исследовательский институт электронно-механических приборов" (АО "НИИЭМП"), г. Пенза
Россия
446000, ул.Каракозова, 44, Тел. (8412) 47-72-86,47-71-69, E-mail: tbmc@sura.ru
Поверка
| Методика поверки / информация о поверке | РУКЮ.411724.001 МП |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
5041
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4934 (98%) |
| Неуспешных поверок (СИ непригодно) | 107 (2 %) |
| Актуальность информации | 20.12.2025 |
Поверители
Скачать
|
24891-08: Описание типа
2018-24891-08-1.pdf
|
Скачать | 190.1 КБ | |
|
24891-08: Методика поверки
2022-mp24891-08.pdf
|
Скачать | 73.6 КБ |
Описание типа
Назначение
Измерители параметров изоляции «Тангенс-2000» (далее - измерители) предназначены для измерений тангенса угла диэлектрических потерь и электрической ёмкости, для воспроизведений напряжения переменного тока (амплитудное значение).
Описание
Измерители представляют собой цифровой измеритель ёмкости (С) и тангенса угла диэлектрических потерь (tgS) высоковольтной изоляции (конденсаторов, вводов, трансформаторов, изоляторов и т.п.) по прямой и инверсной (перевёрнутой) схемам измерения. Измерители позволяют также измерять напряжение на объекте в процессе измерений.
Принцип работы измерителей основан на измерении электрического напряжения на объекте и тока, протекающего через объект, а так же фазового угла между ними с последующей математической обработкой результатов измерений. Для обеспечения эффективной отстройки от помех измерение параметров изоляции объекта проводится автоматически при генерации блоком управления испытательного напряжения двух частот: первое измерение - при частоте 46 Гц, второе - при 54 Гц. Испытательное напряжение с выхода блока управления через повышающий трансформатор подается на контролируемый объект, к которому подключен блок преобразователя. После установки заданного напряжения блок преобразователя производит необходимые измерения, обрабатывает полученную информацию и передает её через радиомодем и антенну в блок управления. Результаты измерений, полученные при первом и втором измерениях, обрабатываются блоком управления и результат расчётов значений tgS и С, приведенный к частоте 50 Гц, выводится на дисплей блока управления.
В комплект поставки измерителей входит блок поверки, предназначенный для проведения поверки измерителя. Он представляет собой три составные меры тангенса угла потерь, выполненные в виде последовательной цепочки конденсаторов и подключаемых к ним резисторов.

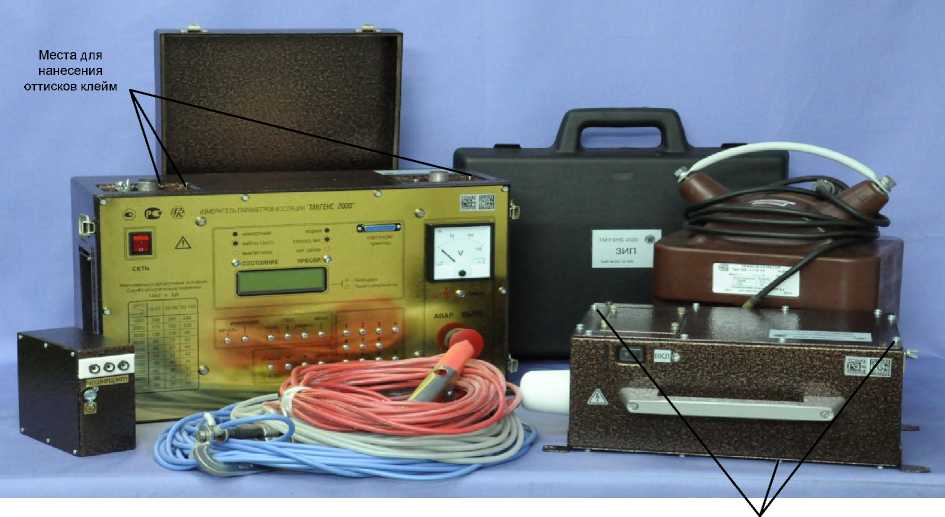

Фотография общего вида представлена на рисунке 1.
Места для
нанесения оттисков клейм
Рисунок 1
Программное обеспечение
имеет два уровня. Первый уровень (высокий) - внешнее программное обеспечение, второй уровень (низкий) - встроенное программное обеспечение.
Идентификационные данные метрологически значимого программного обеспечения низкого уровня приведены в таблице 1.
Таблица 1
|
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Другие идентиф икационные данные |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
T2000 |
Версия v.3 |
CRC32: 4E7EC47A |
- |
CRC32 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Технические характеристики
Таблица 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений: - тангенса угла потерь - ёмкости, Ф |
от 1 х 10-5 до 1 от 1040-12 до 34040-9 |
|
Пределы допускаемой основной абсолютной погрешности измерения: - по тангенсу угла потерь - по ёмкости |
±(2 I(.rl-0.()hg6) ±(0,5 пФ+0,005-С), где С - измеряемая ёмкость, пФ. |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха на 10 ОС: - по тангенсу угла потерь - по ёмкости |
±(1x10-4+0,005tgg) ±(0,25 пФ+0,0025С). |
|
Пределы допускаемой дополнительной погрешности, вызванной токами влияния (при коэффициенте влияния не более 0,75): - по тангенсу угла потерь - по ёмкости |
±(2x10-4+0,01tgg) ±(0,5 пФ+0,0025С) |
|
Пределы допускаемой дополнительной погрешности, вызванной токами влияния (при коэффициенте влияния не более 0,75): - по тангенсу угла потерь - по ёмкости |
±(2x10-4+0,01tgg); ±(0,5 пФ+0,0025с). |
|
Номинальные значения параметров блока поверки: - тангенса угла потерь - ёмкости, пФ |
1х 10-4; 13х10-3; 0,1 1015 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой погрешности определения действительного значения параметров блока поверки: - по тангенсу угла потерь - по ёмкости, % |
±(5x10-5+0,003tg6) ±0,2 %. |
|
Испытательное напряжение, кВ |
от 1 до 10. |
|
Пределы допускаемой погрешности установки заданного испытательного напряжения, В |
±(1 В + 0,02 иисп), где иисп - испытательное напряжение, В |
|
Напряжение питающей сети переменного тока частотой 50 Гц, В |
220 ±22 |
|
Напряжение встроенного источника постоянного тока, В |
от 8 до 14. |
|
Срок службы, лет, не менее |
8 |
|
Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - относительная влажность воздуха при 30 °С, % - атмосферное давление, кПа (мм рт. ст.) |
от - 10 до + 40 до 90 70-106,7 (537-800) |
|
Масса измерителя в транспортной таре, кг |
80 |
|
Габаритные размеры блока управления, мм |
520x310x260 |
|
Габаритные размеры блока преобразователя, мм |
440x270x160 |
|
Габаритные размеры блока поверки, мм |
220x130x65 |
|
Габаритные размеры трансформатора, мм |
270x210x280 |
Знак утверждения типа
наносится на верхнюю панель блока управления, на шильд каждого блока и в руководстве по эксплуатации на титульном листе типографским способом.
Комплектность
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Блок управления |
РУКЮ.421412.001 |
1 шт. |
|
Блок преобразователя |
РУКЮ.421419.005 |
1 шт. |
|
Блок поверки |
РУКЮ.411648.001 |
1 шт. |
|
Трансформатор ОЛ.1/10 У3 |
ОГГ.670121.042 |
1 шт. |
|
Комплект кабелей |
РУКЮ.685641.001 |
1 шт. |
|
Антенна |
РУКЮ.424166.001 |
1 шт. |
|
Аккумулятор 1,2 V АА НЯ6 |
- |
8 шт |
|
Зарядное устройство для аккумуляторов |
- |
2 шт |
|
Картридж |
РУКЮ.467542.001 |
1 шт. |
|
Диск с сервисным программным обеспечением |
РУКЮ.467371.001 |
1 шт. |
|
Методика поверки |
РУКЮ.411724.001 МП |
1 экз. |
|
Руководство по эксплуатации |
РУКЮ.411724.001 РЭ |
1 экз. |
Поверка
осуществляется по документу РУКЮ.411724.001 МП «Измеритель параметров изоляции «Тангенс 2000». Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» 20 сентября 2008 г.
Основные средства поверки:
- блок поверки «Тангенс 2000» (регистрационный номер 24891-08 в Федеральном информационном фонде);
- мера ёмкости однозначная Р597/19. (номинальное значение ёмкости C = 1 мкФ, класс точности 0,05), (регистрационный номер 2684-70 в Федеральном информационном фонде);
- прибор комбинированный Щ301-1 (регистрационный номер 8638-82 в Федеральном информационном фонде);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической ёмкости.
ГОСТ 8.019-85. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений тангенса угла потерь.
ГОСТ Р 8.648 - 2008 Государственная поверочная схема для измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1*10-2 до 2* 109 Гц.
