Приборы КС-2

Назначение

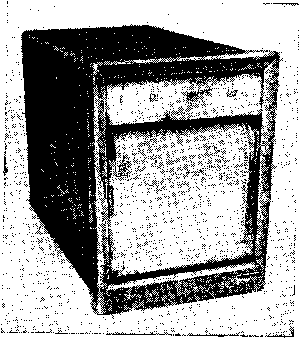

Автоматические электронные показывающие и самопишущие потенциометры КСП2 (см. рисунок) и уравновешенные мосты переменного тока КСМ2 предназначены для измерения, записи и регулирования (при наличии регулирующих устройств) температуры и других величин, изменение значения которых может быть преобразовано в изменение напряжения постоянного тока или в изменение активного сопротивления.

Автоматические электронные показывающие и самопишущие миллиамперметры и вольтметры КСУ2 предназначены для измерения, записи и регулирования (при наличии регу-

Утверждены Комитетом стандартов, мер              Выпуск

и измерительных приборов при Совете Министров СССР разрешен 20/Х 1969 г.                             ДО 1/VII 1974 г.

Стр. 2 Н9 2494—69

лирующих устройств) параметров, значение которых может быть преобразовано в унифицированный сигнал .постоянного тока или напряжения (0—5 ма, 0—20 ма, 0—10 в).

Приборы рассчитаны для работы в стационарных условиях при температуре окружающего воздуха от 5 до 50°С и относительной влажности от 30 до 80%.

Приборы КС2 одноточечные рассчитаны для работы в условиях, соответствующих ГОСТ 7164—66.

Описание

В основу работы потенциометра типа КСП2 положен компенсационный метод измерения с автоматическим уравновешиванием, обеспечивающий непрерывность измерения.

Потенциометр работает в комплекте с термопарой стандартной градуировки, с одним датчиком, э.д. с. или напряжения постоянного тока.

В приборах, работающих в комплекте с термопарами, один из резисторов измерительной схемы выполнен из медной проволоки, что обеспечивает компенсацию температуры свободных концов термопары.

Для устранения влияния поперечных и продольных помех, возникающих в цепи термопары, на входе прибора имеются многозвенные фильтры.

В основу работы электронных автоматических мостов КСМ2 положен нулевой метод измерения сопротивления, с автоматическим уравновешиванием.

Для измерения унифицированных сигналов постоянного тока 0—5 ма; 0—20 ма; 0—10 в используется измерительная схема потенциометра.

Для измерения силы тока на входе потенциометра включается шунт.

Для измерения унифицированного сигнала постоянного тока 0—10 в на входе прибора устанавливается делитель напряжения.

Все элементы и узлы прибора размещаются в общем корпусе. На лицевой стороне прибора располагается шкала, по которой производится отсчет показаний, и диаграммная лента, на которой пишущим устройством осуществляется запись показаний в виде непрерывной линии. Конструкция прибора построена по блочно-модульному принципу с широким применением унифицированных модулей. Такое конструктивное выполнение приборов позволяет получить на одной базовой конструкции различные модификации приборов (КСП2, КСМ2, КСУ2) с различными принципиальными схемами.

№ 2494—69 Стр. 3

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основная погрешность показаний приборов при температуре окружающего воздуха 20±5°С и относительной влажности 30—80% не превышает 0,5% от диапазона измерения.

Основная погрешность записи при температуре окружающего воздуха 20±5°С и относительной влажности 60% не превышает 1 % диапазона измерения.

Вариация показаний прибора не превышает 0,5 абсолютного значения допустимой основной погрешности показаний.

Изменение показаний при изменении температуры окружающего воздуха не превышает 0,1% от диапазона измерений на каждые 10°С изменения температуры (то же, для приборов, работающих с термопарами, и имеющих температурную компенсацию — 0,2% от диапазона измерений).

Изменение показаний при изменении напряжения питания силовой схемы на + 5н—15% от номинального не более 0,5 допустимой основной погрешности.

Скорость продвижения диаграммной ленты: 20, 40, 60, 120, 180, 1240, 720, 600, 1200, 1800, 12400, 3600 мм/ч.

Погрешность скорости продвижения диаграммной ленты при частоте 50 гц не превышает 0,5% заданной скорости.

Питание силовой схемы прибора от сети 220 в, 50 гц.

Питание измерительной схемы потенциометра от источника стабилизированного питания ИПС-101, встроенного в прибор.

Питание измерительной схемы уравновешенных мостов от обмотки силового трансформатора усилителя осуществляется напряжением переменного тока 6,3 в, частотой 50 гц.

Погрешность срабатывания контактов регулирующего устройства не превышает 1% от диапазона измерения.

Время прохождения указателем всей шкалы от 2,5 до 10 сек в зависимости от модификации.

Длина шкалы и ширина диаграммной ленты 160 мм.

Мощность, потребляемая прибором, 30 ва.

Габаритные размеры прибора по лицевой стороне: 240X320 мм.

Масса прибора не более 17 кг.

Комплектность

Совместно с прибором поставляют:

1) ключи к прибору;

2) угольник;

3) коробку с 10 рулонами диаграммной бумаги;

4) коробку с запасными частями, включающую в себя:

Стр. 4 № 2494—69

а) флакон с маслом — 50 г;

б) флакон со смазкой — 50 г;

в) флакон с порошком для чернил — на 1 л чернил;

г) предохранители — 4 шт.;

д) шнур-чулок без сердцевины — 4 м\

е) иголки для чистки пера — 4 шт.;

ж) перо с трубкой;

з) пружины с контактами — 6 шт.;

и) ключ;

к) инструкцию по приготовлению чернил;

л) чехол с крепежом;

м) воронку;

н) зубчатые колеса — 9 шт.;

о) втулку;

5) описание и монтажно-эксплуатационную инструкцию на усилители;

6) описание и монтажно-эксплуатационную инструкцию на приборы;

7) паспорт на приборы.

Поверка

Поверка автоматических показывающих и самопишущих одноточечных потенциометров (КСП2), уравновешенных мостов (К.СМ2), миллиамперметров и вольтметров (КСУ2) проводится в соответствии с ГОСТ 7164—66.

Испытания проводил Всесоюзный научно-исследовательский институт Комитета стандартов, мер и измерительных приборов при Совете Министров СССР (ВНИИК).
