Спектрометры излучения человека СКГ-АТ1316
| Номер в ГРСИ РФ: | 24940-11 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | ОАО "МНИПИ", Беларусь, г.Минск |
| 24940-11: Описание типа СИ | Скачать | 134.1 КБ |
Для измерения активности гамма-излучающих радионуклидов, содержащихся во всем теле человека, для оснащения лабораторий в учреждениях, организациях и ведомствах, осуществляющих контроль внутреннего облучения населения и персонала.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 24940-11 |
| Наименование | Спектрометры излучения человека |
| Модель | СКГ-АТ1316 |
| Технические условия на выпуск | ТУ РБ 100865348.006-2002 |
| Класс СИ | 39 |
| Год регистрации | 2011 |
| Страна-производитель | Беларусь |
| Примечание | Взамен № 24940-03 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 21.10.2016 |
| Номер сертификата | 44137 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 5491 от 21.10.11 п.03 |
Производитель / Заявитель
НПУП "Атомтех" ОАО "МНИПИ", Беларусь, г.Минск
Беларусь
220040, ул.Гикало, 5, тел. 8 10 (37517) 284-40-16, тел. +375 172928142, факс+375 172928142, E-mail: atomtex@belsonet.net
Поверка
| Методика поверки / информация о поверке | ТИАЯ.412151.006.РЭ, раздел 7 |
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 10 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 10 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 24940-11: Описание типа СИ | Скачать | 134.1 КБ |
Описание типа
Назначение
Спектрометры излучения человека СКГ-АТ1316 (далее по тексту СИЧ), предназначены для измерения активности гамма-излучающих радионуклидов, содержащихся в теле человека.
Описание
Спектрометры излучения человека СКГ-АТ1316 представляют собой стационарное спектрометрическое средство измерения.
В качестве детектора излучения в спектрометрах излучения человека СКГ-АТ1316 используется сцинтилляционный блок детектирования с кристаллом NaI(T1) размером 0150x100 мм.
Конструктивно спектрометры излучения человека СКГ-АТ1316 построены по блочномодульному принципу и состоят из:
- кресла СИЧ;
- блока детектирования (БД) СИЧ, размещаемого в кресле.
Принцип действия спектрометров излучения человека СКГ-АТ1316 основан на регистрации излучения от тела человека детектором, накоплении и обработке амплитудных спектров импульсов, поступающих от БД СИЧ. Измерение активности гамма-излучающих радионуклидов проводят по прямому измерению гамма-излучения инкорпорированных нуклидов. Калибровку спектрометра для измерения активности гамма-излучающих радионуклидов осуществляют с помощью стандартного образца активности инкорпорированных радионуклидов (унифицированного фантома УФ-02Т).
Амплитуда импульсов, пропорциональная энергии гамма - излучения, преобразуется в цифровой код, который хранится в запоминающем устройстве (ЗУ) интеллектуального БД. Данные из ЗУ БД в реальном масштабе времени передаются в персональный компьютер (ПК) для обработки с использованием программного обеспечения СИЧ. Результаты обработки отображаются на мониторе ПК.
Кресло СИЧ обеспечивает размещение пациента в соответствии с геометрией измерения.
Программное обеспечение
Спектрометры излучения человека СКГ-АТ1316 содержат как микроконтроллерное так и прикладное программное обеспечение.
Микроконтроллерное программное обеспечение полностью закрыто и защищено от стороннего вмешательства. Оно обеспечивает собственный самоконтроль, а также самоконтроль аппаратных узлов, выход на рабочий режим, измерение энергетического распределения гамма-излучения, передачу результатов по протоколу RSModbus в ПК.
Прикладное программное обеспечение “SICH-ATK” обеспечивает контроль аппаратного обеспечения через протоколы связи, а также отображение энергетического распределения, расчет и отображение активности, сохранение результатов. В прикладном программном обеспечении “SICH-ATK” можно выделить два метрологически значимых модуля: sich1316rus.exe и activity.exe. Оба модуля могут быть проконтролированы на целостность средством подсчета контрольной суммы по методу MD5. Идентификационные параметры этих модулей содержатся в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование ПО |
Номер версии ПО |
Контрольная сумма исполняемого кода |
Алгоритм вычисления цифрового кода |
|
SICH-ATK |
sich1316rus.exe |
4.2.0.0 |
6F365EA0008D94D739 AB81D66CD28276 |
MD5 |
|
activity.exe |
- |
F66E5FBCCC863FDBDB C809C1EB6DLE2A |
MD5 |
Уровень защиты программного обеспечения “SICH-ATK” от непреднамеренных и преднамеренных изменений соответствует классу А в соответствии с МИ 3286-2010.
Кроме того, в комплект поставки входят две вспомогательные программы: nporpaMMa“SICH-REP”, предназначенная для просмотра, анализа и вывода протокола результатов измерений, осуществляемых программой “SICH-ATK”, и программа “BIBL-NUCL”, содержащая информацию о гамма-нуклидах и используемая в качестве справочника при решении прикладных задач в области гамма-спектрометрии.

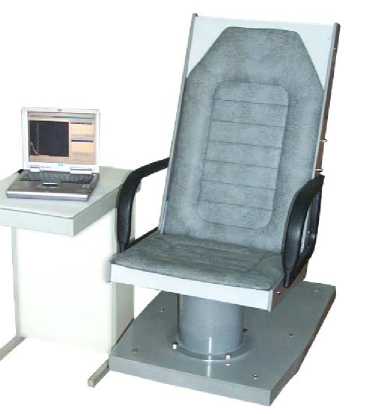

Рис. 1 Фотография общего вида СИЧ
Технические характеристики
Основные метрологические и технические характеристики спектрометров излучения человека СКГ-АТ1316 приведены в таблице 2.
Таблица 2
|
Наименование |
Значение |
|
Диапазон энергий регистрируемого гамма-излучения |
от 50 до 3 000 кэВ |
|
Диапазон каналов измерения аппаратурных спектров |
от 1 до 1024 |
|
Характеристика преобразования СИЧ |
Е = а + Ъ-{п)12 +с-п + d(n)32, где Е - энергия гамма-излучения, кэВ; n - номер канала; a, b , c, d - постоянные величины. |
|
Пределы допускаемой основной относительной погрешности характеристики преобразования (ПХП) и интегральная нелинейность (ИНЛ) СИЧ в диапазоне энергий от 50 до 3 000 кэВ |
не более ± 1 % |
|
Наименование |
Значение | ||||||
|
Относительное энергетическое разрешение СИЧ для энергии 661,6 кэВ при измерении с радионуклидным источником 137Cs типа ОСГИ-3 |
не более 12 % | ||||||
|
Максимальная входная статистическая загрузка |
не менее 104 с-1 | ||||||
|
При изменении входной статистической загрузки от 103 до 104 с-1: - относительное изменение энергетического разрешения СИЧ, - относительное смещение положения центроиды пика полного поглощения (ШШ) радионуклида 137Cs |
не более ± 20 % не более ± 1 % | ||||||
|
Эффективность регистрации ППП для энергии 661,6 кэВ при использовании стандартных образцов активности инкорпорированного радионуклида 137Cs (Ф - индекс фантома)1 |
Эффективность |
эегистрации, 10’3 имп./фотон | |||||
|
Ф1 |
Ф2 |
ФЗ |
Ф4 |
Ф5 |
Ф6 | ||
|
10,8±2,2 |
7,3±1,46 |
4,12±0,82 |
3,2±0,64 |
2,6±0,52 |
2,4±0,48 | ||
|
Диапазон измерения активности инкорпорированного радионуклида 137Cs, Бк |
742,5-105 |
1402,5-105- |
2006,0-105 |
2206,0-105 |
2407.5-105 |
2507,5-105 | |
|
Пределы допускаемой основной относительной погрешности измерения активности радионуклида 137Cs в фантоме всего тела человека |
± 15 % | ||||||
|
Минимальная измеряемая активность радионуклида 137Cs в фантоме всего тела человека за время измерения 1 ч при статистической погрешности 50 % (Р=0,95), Бк, не более (Ф -индекс фантома)1 |
Ф1 |
Ф2 |
ФЗ |
Ф4 |
Ф5 |
Ф6 | |
|
56 |
80 |
140 |
170 |
200 |
220 | ||
|
Время установления рабочего режима |
не более 10 мин | ||||||
|
Время непрерывной работы |
не менее 24 ч | ||||||
|
Нестабильность градуировочной характеристики преобразования за время непрерывной работы |
±1 % | ||||||
|
Нестабильность показаний при измерении активности за время непрерывной работы |
±3 % | ||||||
|
Мощность, потребляемая от сети переменного тока при номинальном напряжении 230 В, (без учета принтера) |
не более 200 В-А | ||||||
|
Пределы допускаемой дополнительной относительной погрешности измерения активности и относительного смещения положения центроиды ШШ радионуклида 137Cs: - при изменении температуры окружающего воздуха в рабочем диапазоне температур от 10 до 35 оС относительно нормальных условий, - при изменении напряжения питания от 207 до 253 В. - при изменении постоянного магнитного поля напряженностью до 40 А/м |
Пределы допускаемой дополнительной относительной погрешности измерения активности |
Пределы относительного смещения положения центроиды ШШ | |||||
|
±3 % |
±2 % | ||||||
|
±3 % |
±2 % | ||||||
|
±3 % |
±3 % | ||||||
|
Наименование |
Значение |
|
Г абаритные размеры составных частей СИЧ, мм, не более: - блок детектирования (БД) СИЧ, - кресло СИЧ |
456 x 0177 1090х606х1100 |
|
Масса составных частей СИЧ, кг, не более: - БД СИЧ, - кресло СИЧ |
10 230 |
Знак утверждения типа
Знак утверждения типа наносится:
- на наклейку СИЧ, расположенную на верхней торцевой поверхности спинки кресла СИЧ, методом офсетной печати;
- на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
В комплект поставки Спектрометров излучения человека СКГ-АТ1316 входят составные части и эксплуатационная документация, указанные в таблице 3.
Таблица3
|
Обозначение |
Количе- | |||
|
Наименование |
ство |
Примечание | ||
|
1 |
Блок детектирования СИЧ |
ТИАЯ.418259.020 |
1 | |
|
2 |
Кресло СИЧ |
ТИАЯ.412919.006 |
1 |
В кресле размещается защита |
|
3 |
Компьютер персональный IBM-совместимый |
блока детектирования СИЧ. | ||
|
с принтером |
1 | |||
|
4 |
Компакт-диск | |||
|
с программами "SICH-ATK", | ||||
|
"SICH-REP", "BIBL-NUCL" |
ТИАЯ.467371.002 |
1 | ||
|
5 |
Руководство оператора |
ТИАЯ.00055-01 34 01 |
1 |
К программам "SICH-ATK", "SICH-REP", "BIBL-NUCL" |
|
6 |
Руководство по эксплуатации |
ТИАЯ.412151.006 РЭ |
1 |
Содержит раздел 7 "Поверка". |
|
7 |
Паспорт на контроль- |
1 |
Контрольный источник на основе | |
|
ный источник |
радионуклида 137Cs входит в комплект принадлежностей | |||
|
8 |
Комплект принадлежностей |
ТИАЯ.412914.019 |
1 | |
|
9 |
Упаковка картонная |
ТИАЯ.305636.017 |
1 | |
|
10 |
Упаковка деревянная |
7 |
Примечания:
1 Входящий в состав СИЧ персональный компьютер (ПК) должен иметь:
- устройство чтения компакт-дисков,
- свободный порт USB.
2 По согласованию с заказчиком ПК и принтер могут не поставляться.
Поверка
осуществляется в соответствии с методикой поверки (раздел 7 «Поверка» документа ТИ-АЯ.412151.006.РЭ «Спектрометр излучения человека СКГ-АТ1316. Руководство по эксплуатации»), утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в августе 2011 г.
При первичной поверке применяются:
• источники фотонного излучения радионуклидные спектрометрические закрытые эталонные ОСГИ-3 ТУ 7018-001-138050760-04 активностью от 104 до 105 Бк с погрешностью не более ±6%;
• стандартные образцы (СО) активности инкорпорированного радионуклида 137Cs -фантом всего тела человека типа УФ-02Т. Активность 137Cs в СО 2,9 - 26,4 кБк, погрешность не более ±6%.
При периодической поверке применяются:
• стандартные образцы (СО) активности инкорпорированного радионуклида 137Cs -фантом всего тела человека типа УФ-02Т. Активность 137Cs в СО 2,9 - 26,4 кБк, погрешность не более ±6%.
Сведения о методах измерений
ТИАЯ.412151.006.РЭ «Спектрометр излучения человека СКГ-АТ1316. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ 4.59-79 «Система показателей качества продукции. Средства измерений
ионизирующих излучений. Номенклатура показателей ».
2. ГОСТ 27451-87 "Средства измерений ионизирующих излучений. Общие технические условия".
3. ГОСТ 20790-93 "Приборы, аппараты и оборудование медицинские. Общие технические условия".
4. ГОСТ 30324.0-95 "Изделия медицинские электрические. Часть 1. Общие требования безопасности".
5. ГОСТ 8.033-96 «ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников»;
6. ТУ РБ 100865348.006-2002 "Спектрометр излучения человека СКГ-АТ1316. Технические условия".
Рекомендации к применению
- при осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях;
- при выполнении работ по обеспечению безопасных условий и охраны труда.
