Ваттметры и варметры Ц42303

Назначение

Ваттметры и варметры Ц42303 (далее по тексту - приборы), предназначены для измерения активной и реактивной мощности в трехфазных трехпроводных цепях переменного тока частотой 50 и 60 Гц при равномерной и неравномерной нагрузке фаз.

Описание

Конструктивно приборы состоят из стрелочного прибора магнитоэлектрической системы, с подвижной частью на кернах, с нулевой отметкой на краю или внутри диапазона измерений, с длиной шкалы не менее 94 мм и электронного преобразователя входного сигнала в сигнал постоянного тока, размещенных в одном корпусе.

По условиям эксплуатации приборы относятся к группе 5 ГОСТ 22261-94, с рабочими температурами от минус 40 до плюс 50 °С и относительной влажности воздуха 95 % при температуре плюс 35 °С.

Конструкция приборов позволяет свести к минимуму доступ к узлам приборов в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений. Доступ к внутренним частям приборов возможен только с нарушением пломб, установленных на винты крепления задней крышки корпуса.

Фотографии, общий вид частотомеров, места нанесения маркировки и клейм показаны на рисунках 1, 2.

Применяются в различных отраслях промышленности.

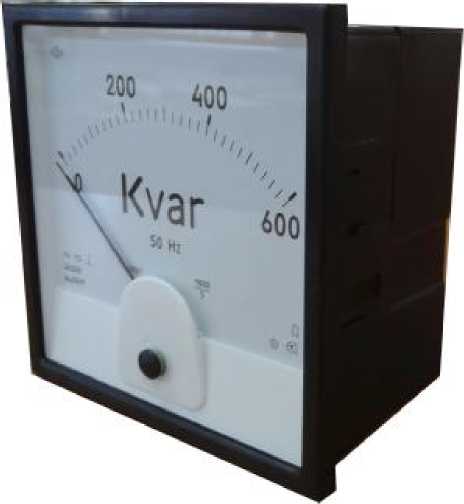

Рисунок 1 - Ваттметр и варметр Ц42303

Оьи^.ц'.чснис lli рисунке нркбирсь:

1 единица измереи:*!,

2 — п IKK 1;i_

Л - МЧООрУсШНЧ С"! НС I КХ I Hi! НIIII 11ЭИГ!^р^К.

-I н- клейми ОТ К (меигн .с. ей мен им un.i:-.iHJie н.н масти ком J.

। j.ouep hi л lli о е iLjeTrn о {.чес l о к. 1ek.4ej.x4 j<i иол i ш етсл .час l н ко 2 j.

5 клеимо BL J (хряска miexuejiuiaa).

6 - -a l а ьыиу t на {красна ште у иельи ая).

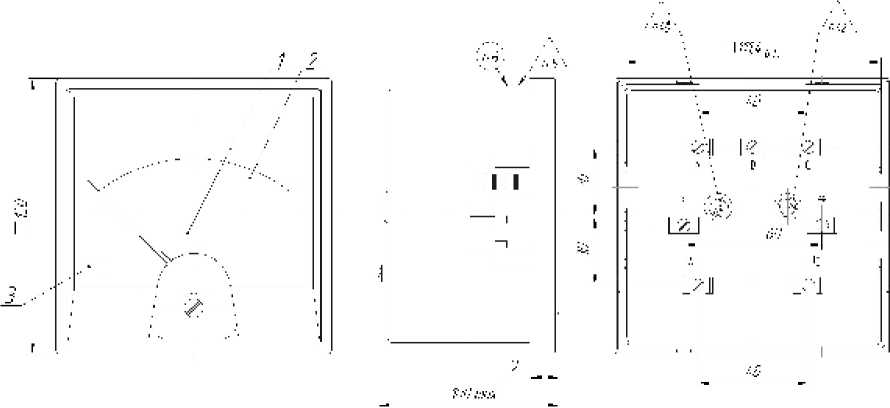

Рисунок 2- общий вид ваттметров и варметров Ц42303

Технические характеристики

Характеристики приборов приведены в таблицах 1 и 2.

Таблица 1

Нормирующее значение при установлении приведенной погрешности принимается равным:

- верхнему пределу диапазона измерений - для приборов с нулевой отметкой на краю диапазона измерений;

- сумме модулей верхних пределов диапазона измерений - для приборов с нулевой отметкой внутри диапазона измерений.

Погрешность приборов нормируется без учета погрешности трансформатора напряжения и тока.

Предел допускаемого значения вариации показаний равен полуторакратному пределу допускаемого значения основной погрешности

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации и паспорт прибора типографским способом.

Комплектность

1 шт.;

1 компл.;

1 экз. (на партию 10 шт.)

1 экз.

Ваттметр (варметр) Ц42303 Комплект монтажных частей Руководство по эксплуатации Паспорт

Поверка

осуществляется по документу ГОСТ 8.497-83 Государственная система обеспечения единства изменений. Амперметры, вольтметры, ваттметры, варметры. Методы и средства поверки.

Перечень основного оборудования для поверки:

Ваттметр Д5064, с погрешностью ± 0,5 %;

Ваттметр Д5066, с погрешностью ± 0,5 %.

Сведения о методах измерений

указаны в документе «Ваттметры и варметры Ц42303. Руководство по эксплуатации» ОПЧ.140.275 РЭ.

Нормативные документы

ГОСТ 8476-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 3. Особые требования к ваттметрам и варметрам.

ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.

ГОСТ 8.497-83 Государственная система обеспечения единства изменений.

Амперметры, вольтметры, ваттметры, варметры. Методы и средства поверки.

ГОСТ 8.551-86 Государственный специальный эталон и государственная поверочная схема для средств измерений электрической мощности и коэффициента мощности в диапазоне частот 40-20000 Гц.

ТУ 25-7504.164-2002 Ваттметры и варметры Ц42303. Технические условия.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
