Резервуары стальные горизонтальные цилиндрические РГ
| Номер в ГРСИ РФ: | 25001-03 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ЗАО "ТК 122 ЭМЗ", г.С.-Петербург |
Являются мерой вместимости, устанавливаются под землей и применяются для проведения учетных и торговых операциях с нефтью и нефтепродуктами и их хранения, а также взаимных расчетов между поставщиком потребителем.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 25001-03 |
| Действует | по 26.09.2018 |
| Наименование | Резервуары стальные горизонтальные цилиндрические |
| Модель | РГ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a0212d0c-3cd7-3b90-3ac1-26a0c2bb1cad |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Источник информации | CD 2003г |
| Технические условия на выпуск | ТУ 5265-001-56181752-2003 |
| Класс СИ | 29.02 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 26.09.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ФБУ "Тест-Санкт-Петербург" |
| Адрес центра | 198103, г.С.-Петербург, ул.Курляндская, 1 |
| Руководитель центра | Окрепилов Владимир Валентинович |
| Телефон | (8*812) 251-39-50 |
| Факс | 251-41-08 |
| Информация о сертификате | |
| Срок действия сертификата | 26.09.2018 |
| Номер сертификата | 33283 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1116 п. 24 от 26.09.201311 от 16.10.08 п.260 |
Производитель / Заявитель
ЗАО "ТК 122 ЭМЗ", г.С.-Петербург
Россия
198020, п.Металлострой, ул.Центральная, 1-А; тел./факс (812) 464-64-00, 329-36-96, (199178, В.О. Малый пр., 52. Тел./факс (812) 464-64-00; 464-88-00)
Поверка
| Методика поверки / информация о поверке | ГОСТ Р 8.346-2000 |
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
2915
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2848 (98%) |
| Неуспешных поверок (СИ непригодно) | 67 (2 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
25001-03: Описание типа
2013-25001-03.pdf
|
Скачать | 113.8 КБ | |
|
25001-03: Методика поверки
2022-mp25001-03.pdf
|
Скачать | 62.6 КБ |
Описание типа
Назначение
Резервуары стальные горизонтальные цилиндрические РГ модификации РГ5; РГ10; РГ25; РГ40; РГ50; РГ40(15+25); РГ50(25+25) (в дальнейшем - резервуары), являются мерой вместимости, устанавливаются под землей и применяются для проведения учетных и торговых операций с нефтью и нефтепродуктами и их хранения, а также взаимных расчетов между поставщиком и потребителем.
Описание
Резервуар представляет собой сварной двустенный корпус с конусными днищами.
К корпусу приварены (при установке) кожуха двух колодцев с крышками, предназначенные для доступа к горловинам резервуара. Корпус резервуара и часть технологического колодца, находящегося в почве, имеют антикоррозийное покрытие: мастика резино-битумная 116 по ТУ 5775-016-52124071-2002.
Межстенное пространство залито тосолом для контроля герметичности корпуса резервуара. Резервуар оснащен линией наполнения, линией выдачи, линией деаэрации, линией обесшламливания, измерительной трубой, трубой откачки жидкости из межстенного пространства и люком для отбора проб.
Резервуар может быть оборудован автоматическими системами сигнализации перелива и контроля герметичности.
Общий вид резервуара РГ50 представлен на фото 1.

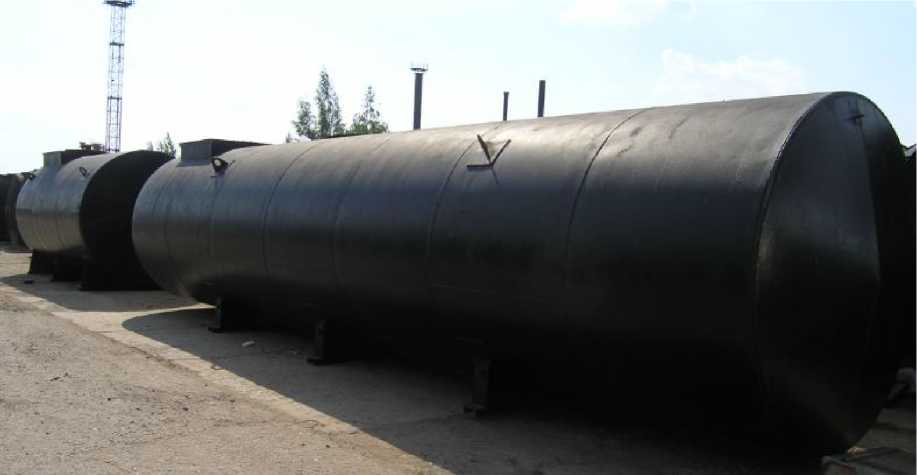

Фото 1 - Общий вид резервуара РГ50 .

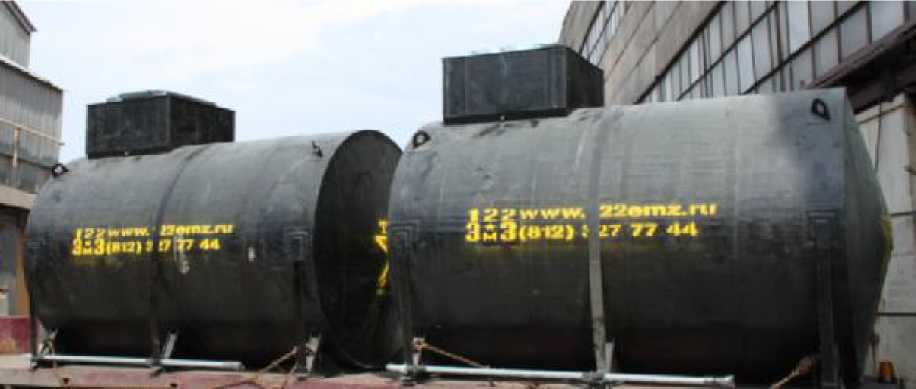

Фото 2 - Общий вид резервуара РГ25
Технические характеристики
Основные технические характеристики резервуаров приведены в таблице 1.
Таблица 1.
|
Наименование характеристики |
Модификации резервуара | |||||||||
|
РГ5 |
РГ10 |
РГ25 |
РГ40 |
РГ50 |
РГ40 (15+25) |
РГ50 (25+25) | ||||
|
Номинальная вместимость, м3 |
5 |
10 |
25 |
40 |
50 |
40 |
50 | |||
|
Номинальная вместимость _ ... 3 камеры, м |
5 |
10 |
25 |
40 |
50 |
15 |
25 |
25 |
25 | |
|
Пределы допускаемой относительной погрешности, % |
±0,25 | |||||||||
|
Количество камер |
1 |
1 |
1 |
1 |
1 |
2 |
2 | |||
|
Форма днища |
Усеченный конус | |||||||||
|
Габаритные размеры: диаметр, мм длина, мм |
1940±4 2066±4 |
2100±4 3036±6 |
2280±4 6600±7 |
2796±5 8000±9 |
2796±5 9640±10 |
2796±5 8000±9 |
2796±5 9640±10 | |||
|
Расчетная масса, кг, не более |
1650 |
2550 |
4850 |
7200 |
8500 |
7400 |
8700 | |||
|
Условия эксплуатации: температура окружающей среды, °С |
От минус 10 до +35 | |||||||||
|
Средний срок службы, лет, не более |
10 | |||||||||
Знак утверждения типа
наносится на металлическую табличку резервуара методом штамповки, и на эксплуатационную документацию типографским способом.
Комплектность
В комплект поставки резервуаров входят:
- резервуар в сборке (тосол залит, поверхности покрыты антикоррозийным покрытием, опоры приварены);
- колодец;
- комплект эксплуатационной документации.
Поверка
осуществляется по документу ГОСТ Р 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Сведения о методах измерений
Метод измерений приведен в руководстве по эксплуатации.
Нормативные документы
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».
ТУ 5265-001-56181752-2003 «Резервуары стальные горизонтальные
цилиндрические РГ модификации РГ5; РГ10; РГ25; РГ40; РГ50; РГ40(15+25); РГ50(25+25). Технические условия».
Рекомендации к применению
Осуществление торговли и товарообменных операций.
