Измерители потенциалов цифровые ОРИОН ИП-01
| Номер в ГРСИ РФ: | 25029-03 |
|---|---|
| Производитель / заявитель: | ООО "Завод газовой аппаратуры "НС", г.Ставрополь |
|
25029-03: Описание типа
2024-25029-03-1.pdf
|
Скачать | 454.8 КБ |
Для измерения потенциала по ГОСТ 9.602-89 на подземных металлических сооружениях, для оценки защищенности от коррозии трубопроводов, цистерн, емкостей, контейнеров, кабелей и т.п.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 25029-03 |
| Действует | по 31.07.2029 |
| Наименование | Измерители потенциалов цифровые |
| Модель | ОРИОН ИП-01 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 75526ddf-01de-c9ba-1b90-2f3ad11d6f11 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Источник информации | CD 2003г |
| Технические условия на выпуск | ТУ 3435-003-51996521-2002 |
| Класс СИ | 34.01.01 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 26.09.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ставропольского ЦСМ |
| Адрес центра | 355029, г.Ставрополь, ул.Доваторцев, 7а |
| Руководитель центра | Зеренков В.Г. |
| Телефон | (8*865*2) 32-21-77 |
| Факс | 32-54-19, 32-28-73 |
| Информация о сертификате | |
| Срок действия сертификата | 26.09.2018 |
| Номер сертификата | 15092 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1116 п. 13 от 26.09.201310 от 25.09.08 п.22906д от 10.06.03 п.23 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Завод газовой аппаратуры «НС» (ООО «ЗГА «НС»), г. Ставрополь
Россия
355037, 2-й Юго-Западный пр., 9 "А"
Поверка
| Методика поверки / информация о поверке | ЛЮСК 411134.000МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
13740
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 13006 (95%) |
| Неуспешных поверок (СИ непригодно) | 734 (5 %) |
| Актуальность информации | 20.12.2025 |
Поверители
Скачать
|
25029-03: Описание типа
2024-25029-03-1.pdf
|
Скачать | 454.8 КБ |
Описание типа
Назначение
Измерители потенциалов цифровые ОРИОН ИП-01 (далее измерители) предназначены для измерения потенциалов по ГОСТ 9.602-2005 на подземных металлических сооружениях.
Применяются для оценки защищенности от коррозии трубопроводов, цистерн, емкостей, контейнеров, кабелей и т. п.
Описание
Измеритель представляет собой малогабаритный прибор, работающий от внутреннего источника постоянного тока.
Принцип действия основан на преобразовании поляризационного и суммарного потенциалов в напряжение постоянного тока и индикации напряжения в цифровом виде с помощью АЦП и цифрового индикатора.
На передней поверхности измерителя расположен разъём для подключения соединительных проводов. Для удобства подключения провода снабжены разноцветными зажимами типа «крокодил», схема подключения изображена на откидной крышке.
Общий вид измерителя представлен на фото 1 и 2
Фото 1 - Общий вид со стороны лицевой панели.

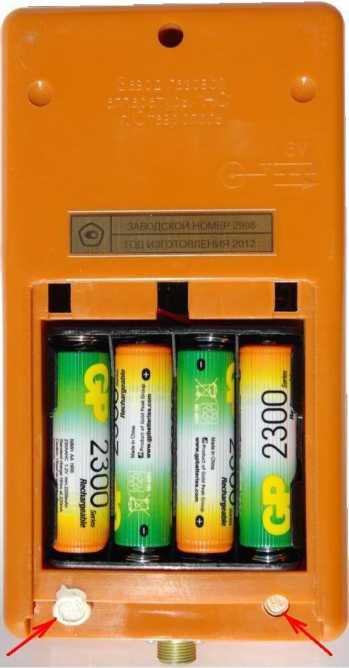

Фото 2 - Общий вид с тыльной стороны со снятой крышкой батарейного отсека, с указанием мест пломбирования.
Технические характеристики
|
Наименование технических характеристик |
Значение характеристик |
|
Диапазон измерений напряжения, В |
от минус 4,997 до плюс 4,997 |
|
Пределы допускаемой основной относительной погрешности измерения поляризационного потенциала, % |
± [1,0+0,5(5 / Х - 1)], где Х -показания измерителя, В |
|
Пределы допускаемой основной относительной погрешности измерения суммарного потенциала, % |
± [0,5+0,25(5 / Х - 1)], где Х -показания измерителя, В |
|
Входное сопротивление измерителя, МОм |
10 ± 2 |
|
Время установления рабочего режима не более, мин |
1 |
|
Ток, потребляемый от батареи аккумуляторов не более, мА |
40 |
|
Время работы от внутренних аккумуляторов не менее, ч |
48 |
Габаритные размеры, не более, мм 161^85x45
Масса, не более, кг
Средний срок службы, не менее, лет
Вероятность безотказной работы в течение времени наработки 5 000 ч не менее
Рабочие условия применения соответствуют 3 группе ГОСТ 22261-94 с расширенным диапазоном температур от минус 10 °С до плюс 55 °С.
Знак утверждения типа
наносится на титульный лист паспорта типографским или иным способом, а также на нижней части корпуса способом, обеспечивающим стойкость к смыванию.
Комплектность
В комплект поставки измерителя входят:
- измеритель потенциалов цифровой ОРИОН ИП-01
- паспорт ЛЮСК 411134.000ПС, экз
- контактный провод, шт
- футляр, шт
- аккумуляторы типоразмер 316 (АА) 1000^1600 мАч, шт
- методика поверки ЛЮСК 411134.000МП, экз
Сведения о методах измерений
Измерение осуществляется методом непосредственной оценки в соответствии с приложением «Р» ГОСТ 9.602-2005.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 9.602-2005 Сооружения подземные. Общие требования к защите от коррозии;
ТУ 3435-003-51996521-2002 Измеритель потенциалов цифровой ОРИОН ИП-01. Технические условия.
