Источники питания постоянного тока PSP-603, PSP-405, PSP-2010
| Номер в ГРСИ РФ: | 25347-11 |
|---|---|
| Категория: | Источники питания |
| Производитель / заявитель: | Фирма "Good Will Instrument Co., Ltd.", Тайвань |
Для воспроизведения значений постоянного тока, напряжения и мощности в целях питания радиотехнических устройств стабилизированным постоянным напряжением и током на предприятиях электронной промышленности, предприятиях радиотехнической промышленности, научно-исследовательских институтах, научно-производственных предприятиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 25347-11 |
| Действует | по 21.03.2026 |
| Наименование | Источники питания постоянного тока |
| Модель | PSP-603, PSP-405, PSP-2010 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9b34fbf9-9c7d-f95f-edd6-88e66aafd46b |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.01 |
| Год регистрации | 2011 |
| Страна-производитель | Тайвань |
| Примечание | Взамен № 25347-03 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 15.04.2016 |
| Номер сертификата | 42446 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1677 от 15.04.11 п.23 |
Производитель / Заявитель
Фирма "Good Will Instrument Co., Ltd.", Тайвань.
Тайвань
No.95-11, Pao-Chung Road, Hsien-Tien Sity, Taipei Hsien, Taiwan, тел. 886-2-2917-9188, факс 886-2-2917-9189, www.goodwill.com.tw, No.7-1, JHONGSING ROAD., TUCHENG CITY, TAIPEI COUNTY, 23678; TEL: +886-2-2268-0389 FAX: +886-2-2268-0639, E-mail: marketing@g
Поверка
| Методика поверки / информация о поверке | МП-220/447-2010 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
10761
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 10321 (96%) |
| Неуспешных поверок (СИ непригодно) | 440 (4 %) |
| Актуальность информации | 19.12.2025 |
Поверители
Скачать
|
25347-11: Описание типа
2016-25347-11.pdf
|
Скачать | 442.3 КБ | |
|
25347-11: Методика поверки
2023-mp25347-11.pdf
|
Скачать | 129.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Источники питания постоянного тока PSP-603, PSP-405, PSP-2010 (далее - источники питания) предназначены для воспроизведения напряжения и силы постоянного тока.
Описание
Источники питания постоянного тока PSP-603, PSP-405, PSP-2010 представляют собой программируемые, регулируемые источники постоянного тока и напряжения с одним выходом.
Управление и контроль за режимами работы источников питания осуществляет встроенный микроконтроллер. На передней панели источников питания расположены:
- жидкокристаллический цифровой дисплей, предназначенный для отображения параметров напряжения и тока на выходе в цифровом виде;
- клавиша включения/выключения источника питания;
- функциональные клавиши;
- вращающийся регулятор, предназначенный для настройки уровня выходного напряжения или тока;
- выходные разъемы положительной и отрицательной полярности.
На задней панели источников питания расположены:
- разъем питания от сети переменного тока;
- вентилятор, включаемый в зависимости от температурного режима источника.
Источники питания оснащены цифровыми измерителями тока и напряжения, позволяющими одновременно контролировать оба параметра. Источники питания обладают низкими значениями нестабильности при изменении нагрузки и при изменении сетевого напряжения, а также низким уровнем шумов в нагрузке. Конструкция источников питания обеспечивает защиту от перегрузок и короткого замыкания на выходе.
Установка выходных параметров осуществляется за счет внутреннего программного обеспечения. Программное обеспечение источников питания встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений.
Отличие источников питания постоянного тока PSP-603, PSP-405, PSP-2010 заключается в разных значениях выходных параметров напряжения и тока.

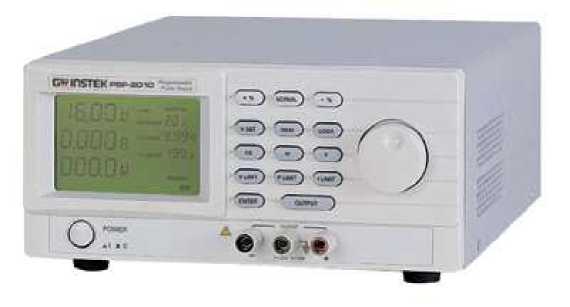

Рисунок 1 Фотография общего вида источников питания
Технические характеристики
Основные метрологические и технические характеристики источников питания постоянного тока PSP-603, PSP-405, PSP-2010 представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение | ||
|
Модификация |
PSP-603 |
PSP-405 |
PSP-2010 |
|
Максимальные напряжение и сила тока на выходе |
60 В; 3,5 А |
40 В; 5 А |
20 В; 10 А |
|
Разрешающая способность установки/индикации выходных параметров: - напряжения (U) - силы тока (I) |
20 мВ 2 мА |
10 мВ 2 мА |
10 мВ 5 мА |
|
Пределы допускаемой абсолютной погрешности установки напряжения постоянного тока |
± (0,0005 • U + 80 мВ) для PSP-603 ± (0,0005 • U + 30 мВ) для PSP-405, PSP-2010 | ||
|
Пределы допускаемой абсолютной погрешности установки силы постоянного тока |
± (0,001 • I + 10 мА) для PSP-603, PSP-405 ± (0,003 • I + 50 мА) для PSP-2010 | ||
|
Нестабильность выходных параметров при изменении напряжения питания: - напряжения (U) - силы тока (I) |
± (0,0005 • U + 5 мВ) ± (0,0005 • I + 5 мА) | ||
|
Нестабильность выходных параметров при изменении нагрузки: - напряжения (U) - силы тока (I) |
± 10 мВ ± 5 мА | ||
|
Уровень пульсаций: - напряжения (U) - силы тока (I) |
20 мВскз 10 мАскз. | ||
|
Питание |
220 В ± 10 %; 50/60 Гц | ||
|
Г абаритные размеры (длина х ширина х высота), мм, не более |
225 х 305 х 100 | ||
|
Масса, кг, не более |
4 | ||
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % |
от 10 до 35 не более 80 | ||
Примечания
U - установленное значение напряжения постоянного тока;
I - установленное значение силы постоянного тока.
Уровень защиты программного обеспечения «А» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типа наносят на лицевую панель источников питания методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки источников питания постоянного тока PSP-603, PSP-405, PSP-2010 приведен в таблице 2.
Таблица 2
|
Наименование |
Количество |
|
Источник питания |
1 |
|
Провод сетевой |
1 |
|
Провод соединительный |
2 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МП-220/447-2010 |
1 |
|
Коробка упаковочная |
1 |
Поверка
источников питания осуществляется по документу МП-220/447-2010 «Источники питания постоянного тока PSP-603, PSP-405, PSP-2010», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» в январе 2011 г.
Перечень основных средств, применяемых при поверке:
- мультиметр 3458А
диапазон измерения напряжения постоянного тока: 0 - 1000 В;
пределы допускаемой абсолютной погрешности измерения (AU): ± (0,5-10’6 - 2,5- 10’6yU;
- нагрузка электронная программируемая PEL-300
диапазон установки значений входного напряжения: 3 - 60 В;
предел допускаемой абсолютной погрешности установки (AU): ± 0,1 В;
диапазон установки значений входного тока: 0,006 - 60 А;
пределы допускаемой абсолютной погрешности установки (AI): ± (0,0016 - 0,16) А;
- катушка электрического сопротивления Р310
номинальное сопротивление: 0,001 Ом; класс точности: 0,02
- микровольтметр В3-57
диапазон измерения напряжения: 10 мкВ - 300 В; диапазон частот: 5 Гц - 5 МГц;
предел допускаемой основной погрешности: ± (1 - 4) %
Сведения о методах измерений
Методы измерений с помощью источников питания постоянного тока PSP-603, PSP-405, PSP-2010 указаны в документе «Источники питания постоянного тока PSP-603, PSP-405, PSP-2010. Руководство по эксплуатации».
Нормативные документы
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
2 Источники питания постоянного тока PSP-603, PSP-405, PSP-2010. Руководство по эксплуатации.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
