Измерители напряженности магнитного поля ИМАГ-400Ц
| Номер в ГРСИ РФ: | 25588-09 |
|---|---|
| Производитель / заявитель: | ЗАО НПО "Интротест", г.Екатеринбург |
|
25588-09: Описание типа
2024-25588-09.pdf
|
Скачать | 215.6 КБ |
Для измерения напряженности: постоянного магнитного поля; максимального (амплитудного) значения переменного магнитного поля промышленных частот; максимального (амплитудного) значения однократного импульса магнитного поля, в частности для измерения тангенциальной и нормальной составляющих напряженности магнитного поля на поверхности изделий, подвергаемых магнитопорошковому контролю методом приложенного поля в различных отраслях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 25588-09 |
| Действует | по 15.05.2029 |
| Наименование | Измерители напряженности магнитного поля |
| Модель | ИМАГ-400Ц |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | cf6c124a-8554-c5af-5077-96db527a18f0 |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4222-001-20872624-2003 |
| Класс СИ | 34.03 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Примечание | 02.07.2014 продлен срок свидетельстваВзамен № 25588-03 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ УНИИМ |
| Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 4 |
| Руководитель центра | Леонов Владислав Валентинович |
| Телефон | (8*343) 350-26-18 |
| Факс | 350-20-39 |
| Информация о сертификате | |
| Срок действия сертификата | 02.07.2019 |
| Номер сертификата | 35106 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1048 п. 12 от 02.07.201404д2 от 14.05.09 п.122 |
Производитель / Заявитель
Акционерное общество «Научно-Производственное Объединение «ИНТРОТЕСТ» (АО «НПО «ИНТРОТЕСТ»), г. Екатеринбург
Россия
620049, ул.Студенческая, д.51, оф.214 Тел./факс: (343) 375-49-12 (620086, ул.Чкалова, 3; почт. 620049, К-49, а/я 105. Тел./факс (343) 374-05-71), www.introtest.com, E-mail: introtest@r66.ru, ndt-lab@r66.ru, Ievnik@r66.ru
Поверка
| Методика поверки / информация о поверке | МП 12-261-2009 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
9684
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 9665 (100%) |
| Неуспешных поверок (СИ непригодно) | 19 (0 %) |
| Актуальность информации | 01.01.2026 |
Поверители
Скачать
|
25588-09: Описание типа
2024-25588-09.pdf
|
Скачать | 215.6 КБ |
Описание типа
Назначение
Измерители напряженности магнитного поля ИМАГ-400Ц (далее по тексту -измерители) предназначены для измерения напряженности (или индукции) постоянного магнитного поля, максимального (амплитудного) значения напряженности (или индукции) переменного магнитного поля промышленных частот и максимального (амплитудного) значения напряженности (или индукции) однократного импульса магнитного поля.
Описание
Принцип действия измерителей основан на преобразовании напряжённости магнитного поля в точке измерения с помощью преобразователя в электрический сигнал, пропорциональный значению напряжённости магнитного поля. Снимаемый с выхода преобразователя электрический сигнал усиливается и обрабатывается в электронном блоке, результат наблюдается на цифровом жидкокристаллическом дисплее.
Измеритель состоит из электронного блока и преобразователя, соединенного с электронным блоком кабелем длиной не менее 0,8 м. В преобразователе размещён датчик Холла. Конструкция преобразователя позволяет применять его для измерения тангенциальной и нормальной составляющих напряженности магнитного поля на поверхности изделий, подвергаемых магнитопорошковому контролю методом приложенного поля.
Общий вид измерителя представлен на рисунке 1.

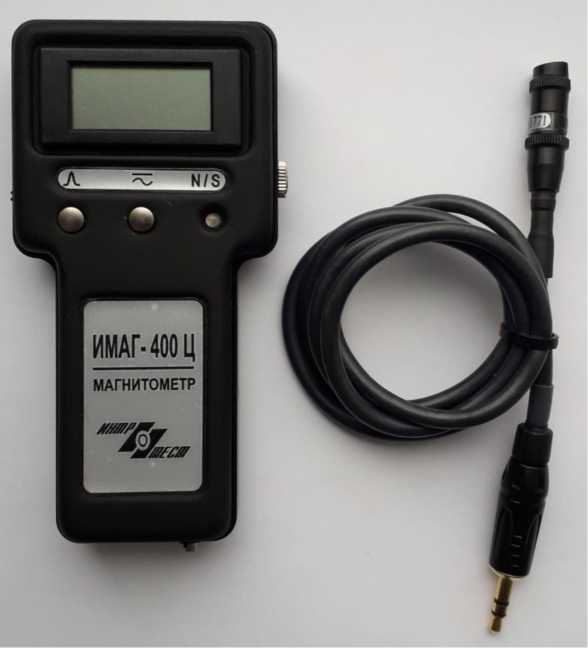

Рисунок 1 - Общий вид средства измерений
На панели электронного блока измерителя размещены органы управления и индикации: цифровой жидкокристаллический дисплей, кнопка работы в режиме прямых измерений, кнопка работы в импульсном режиме и двухцветный светодиод индикации полярности поля. Включение прибора совмещено с кнопками режимов работы, то есть измеритель включен тогда, когда нажата одна из двух кнопок режимов.
На боковой поверхности корпуса расположен разъем для подключения преобразователя Холла. На другой боковой поверхности расположен переключатель шкалы отображения результата измерения "мТл - А/см". Электрическое питание измерителя осуществляется от батареи типа 6LR22 (9 В), размещаемой в батарейном отсеке под нижней крышкой измерителя.
Пломбирование измерителей напряженности магнитного поля ИМАГ-400Ц не предусмотрено.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений: - напряженности магнитного поля Н, А/см - индукции магнитного поля В, мТл |
от 2 до 700 от 0,2 до 94,2 |
|
Пределы допускаемого значения абсолютной погрешности: - измерения напряженности магнитного поля Н, А/см - измерения индукции магнитного поля В, мТл |
±(0,03 х Н + 2) ±(0,03 х В + 0,2) |
|
Разрешение измерителя (значение единицы младшего разряда) А/см (мТл) |
1 (0,1) |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Рабочее напряжение питания измерителя, В |
от 6 до 9 |
|
Потребляемый ток, мА, не более |
12 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
110х55х25 |
|
Масса измерителя с преобразователем и батареей, кг, не более |
0,2 |
|
Средняя наработка на отказ, ч, не менее |
5000 |
|
Установленный срок службы до списания, лет |
8 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более -атмосферное давление, кПа (мм рт. ст.) |
от - 10 до + 40 90 (при 30 оС) от 84 до 106,7 (от 630 до 800) |
Знак утверждения типа
наносится типографским способом с нанесением защитного полимерного покрытия на табличке, закрепляемой методом наклейки на поверхность измерителя и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Электронный блок |
ИМАГ-400Ц |
1 |
|
Преобразователь с соединительным кабелем |
- |
1 |
|
Батарея |
6LR22 |
1 |
|
Футляр |
- |
1 |
|
Оправка для закрепления преобразователя в соленоиде |
- |
1 |
|
Руководство по эксплуатации |
РЭ 422289-001-20872624-2003 |
1 |
|
Методика поверки |
МП 12-261-2009 |
1 |
Поверка
осуществляется по документу МП 12-261-2009 "ГСИ. Измеритель напряженности магнитного поля ИМАГ-400Ц. Методика поверки", утвержденному ФГУП "УНИИМ" 31 марта 2009 г.
Основные средства поверки:
- рабочий эталон напряженности магнитного поля 2-го разряда по ГОСТ 8.030-2013, диапазон воспроизводимых значений напряженности постоянного и амплитудных значений переменного (50 Гц) магнитного поля от 200 до 70000 А/м (от 2 до 700 А/см), относительная погрешность (неопределённость) воспроизведения напряженности магнитного поля не более 1 % в рабочей зоне в виде цилиндра высотой не менее 10 мм и диаметром не менее 10 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.030-2013 "ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции"
ТУ 4222-001-20872624-2003 "Измеритель напряженности магнитного поля ИМАГ-400Ц. Технические условия"
