Анализаторы жидкости многопараметровые многоканальные АТОН-801МП

Назначение

Анализаторы жидкости многопараметровые многоканальные «АТОН-801 МП» (далее -анализаторы) предназначены для автоматического, непрерывного измерения удельной электрической проводимости (УЭП), рН (рХ), массовой концентрации растворенных в воде кислорода и водорода, массовой концентрации ионов натрия (Na+) и температуры анализируемой среду (T), при контроле водно-химических процессов в тракте мощных энергоблоков с целью поддержания качества теплоносителя в соответствии с нормами правил технической эксплуатации тепловых электростанций (ТЭС).

Описание

Принцип действия анализатора заключается в измерении электрических сигналов, поступающих с потенциометрических (измерение показателя рН (рХ), амперометрических (измерение концентрации растворенного в воде кислорода и водорода) и кондуктометрических (измерение удельной электрической проводимости с возможностью пересчета в единицы массовой концентрации растворенных веществ) датчиков, и преобразовании этих сигналов в единицы измеряемого параметра ( рН (рХ), мкг/дм3, мкСм/см, °С, мВ). Каждый тип датчика имеет встроенный датчик температуры анализируемой среды, позволяющий осуществлять температурную компенсацию результатов измерений.

Анализатор представляет собой многофункциональный (по типам измеряемых параметров) многоканальный автоматический прибор с микропроцессорным управлением.

Анализатор состоит из измерительного преобразователя (ИП) и соединенных с ним линией связи блоков датчиков. Измерительный преобразователь анализатора состоит из блока контроллера и выносных модулей. В состав блока датчиков входит один из первичных преобразователей рН, УЭП, массовой концентрации ионов натрия, растворенного молекулярного кислорода и водорода, а также датчик температуры и расположенный в непосредственной близости от них выносной модуль, функционально являющийся частью измерительного преобразователя. Гидравлической схема блока датчиков предназначена для подвода анализируемой среды, стабилизации ее расхода через проточный датчик и сброса в дренаж. Выносной модуль состоит из интерфейсной схемы, предназначенной для организации связи с блоком контроллера, и нормирующего усилителя, преобразующего аналоговые сигналы первичных преобразователей в цифровую форму.

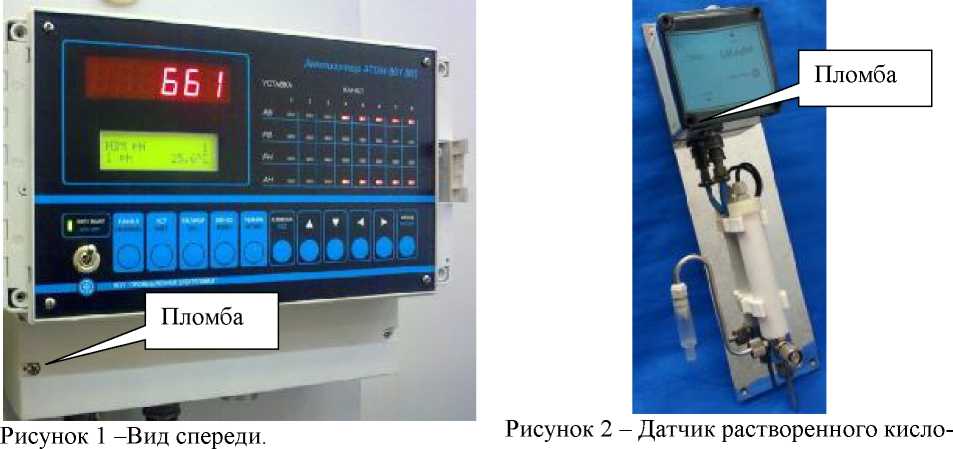

Блок контроллера измерительного преобразователя анализатора выполнен в виде моноблока с расположенными на лицевой панели светодиодным (СД) и жидкокристаллическим (ЖК) индикаторами для цифрового отображения результатов измерений и пленочной клавиатурой для управления режимами работы.

Микропроцессорный контроллер, управляющий работой узлов и блоков анализатора, выполняет математическую обработку результатов измерений, автоматическую температурную компенсацию функций преобразования, а также формирование аналоговых, дискретных и цифровых выходных сигналов.

При укомплектовании блоков датчиков преобразователями расхода с импульсным выходным сигналом в анализаторе может быть реализован канал индикации расхода анализируемой среды через проточный датчик, с отображением информации на индикаторе ИП и передачей её в систему верхнего уровня.

рода.

Программное обеспечение

Анализаторы «АТОН-801МП» имеют встроенное программное обеспечение АТОН-801МП. Программное обеспечение используется для контроля процесса работы анализатора, выполнения и просмотра результатов измерений, изменения настроечных параметров анализатора, просмотра памяти данных.

Основные функции программного обеспечения: управление работой анализатора, обработка и хранение результатов измерений, формирование дискретных, аналоговых и цифровых выходных сигналов.

Программное обеспечение анализатора имеет древовидную структуру меню и защищено на аппаратном уровне (опломбирование) от несанкционированной подмены программного модуля.

Программное обеспечение идентифицируется при включении анализатора путем вывода на экран номера версии программного обеспечения и контрольной суммы исполняемого

кода.

Таблица 1

Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.

Технические характеристики

1. Диапазон измерений рН (рХ): от 1 до 14;

2. Пределы допускаемой основной абсолютной погрешности измерений pH: ± 0,05;

3. Диапазон измерений ЭДС: от минус 1800 до плюс 1800 мВ;

4. Диапазон измерений массовой концентрации ионов натрия: от 0,7 мкг/дм3 до 100 мг/дм3;

5. Пределы допускаемой основной относительной погрешности измерений массовой концентрации ионов натрия в воде: ± 10 %;

6. Диапазон измерений УЭП: от 1-10’5 до 103 мСм/см

7. Пределы допускаемых значений основной приведенной погрешности анализатора при измерении УЭП: ±2% от границы поддиапазона. Датчик УЭП может иметь перечисленные в таблице 2 исполнения с соответствующими диапазонами измерения, каждый из которых имеет четыре поддиапазона с границами кратными 10 (0,5; 5; 50; 500 либо 1; 10; 100; 1000 и т.д.);

Таблица 2

8. Диапазон измерений температуры анализируемой среды: от 0 до 100 °С;

9. Пределы допускаемой основной абсолютной погрешности измерений температуры: ± 0,5 °С;

10. Диапазон измерений массовой концентрации растворенного в воде кислорода: от 0,003 до 20 мг/дм3;

11. Пределы допускаемой основной относительной погрешности измерений массовой

Г                io 1

концентрации растворенного кислорода: ± = -   1 —--1 %;

L                                     J

12. Диапазон измерений массовой концентрации растворенного в воде водорода: от 0,003 до 2 мг/дм3;

13. Пределы допускаемой основной абсолютной погрешности измерений массовой концентрации растворенного водорода: ±(0,003+0,05^Сизм) мг/дм3;

14. Диапазоны изменения температуры и расхода анализируемой среды для каждого типа блока датчика:

Таблица 3

15. Параметры питания

Таблица 4

16. Габаритные размеры и масса составных частей анализатора

Таблица 5

17.   Средний срок службы 10 лет.

18. Выходные сигналы.

- Цифровое представление результатов измерений на лицевой панели блока контроллера. Тип индикаторов - светодиодный (СД) для отображения значения параметра и жидкокристаллический (ЖКИ) для отображения служебной информации.

- Четыре или восемь программно устанавливаемых выходных унифицированных

сигналов постоянного тока по ГОСТ 26.011-80 из ряда:

- 0-5 мА, при нагрузочном сопротивлении не более 2000 Ом;

- 0 - 20 мА, при нагрузочном сопротивлении не более 500 Ом;

- 4-20 мА, при нагрузочном сопротивлении не более 500 Ом.

- В блоке контроллера выполняет сравнение результата измерения со значениями введенных уставок по каждому измерительному каналу и сигнализирует об их отклонениях в виде замыкания бесконтактных полупроводниковых ключей с оптоэлектронным управлением, гальванически развязанных от схемы блока контроллера.

Количество ключей - 16 (по два на канал) или 8 (по одному на канал). Максимальный ток замкнутого ключа не более 100 мА. Максимальное напряжение на разомкнутом ключе не более 60 В. Максимальное падение напряжения на замкнутом ключе:

- при токе нагрузки 100 мА, не более 1,5 В;

- при токе нагрузки 50 мА, не более 1,0 В.

- Световая сигнализация на лицевой панели блока контроллера значения измеряемого параметра относительно введенных регламентных и аварийных уставок минимума (РН, АН) и максимума (РВ, АВ).

- Интерфейс сопряжения со средствами вычислительной техники RS-232 или RS-485.

20. Условия эксплуатации:

- диапазон температур окружающего воздуха от 5 до 40 °С;

- относительная влажность воздуха до 80 % при 35 °С;

- диапазон атмосферного давления от 84 до 106,7 кПа.

Знак утверждения типа

Знак утверждения типа наносится на титульных листах Руководств по эксплуатации типографским способом и на корпус приборов методом сеткографии.

Комплектность

Таблица 6

Таблица 7. Модификации блоков датчиков (БД).

*- исполнение -01 -соединение с блоком контроллера выполняется помощью разъемных соединителей, тип 2РМ, при этом обеспечивается возможность оперативного демонтажа-монтажа блока датчика

- в базовом исполнении соединение с блоком контроллера выполняется через герметичные кабельные вводы с зажимом проводников под винт клеммных колодок, обеспечивая герметичность соединений.

Поверка

осуществляется по документу МП-242-0961-2009 «Анализатор жидкости многопарамет-ровый многоканальный «АТОН-801» Методика поверки», утвержденным ГЦИ СИ «ВНИ-ИМ им. Д.И. Менделеева» в октябре 2009 г.

Средства поверки:

- калибратор-вольтметр универсальный В1-28 (Госреестр № 10759-86)

- имитаторы электродной системы И-02 (Госреестр № 5517-99)

- термометры стеклянные ртутные для точных измерений ТР-1 (2850-87);

- кондуктометр лабораторный автоматизированный КЛ-4 Импульс (Госреестр

№ 12048-04);

- термостат U-10

- рабочие эталоны рН 2-го разряда;

- поверочные газовые смеси ГСО-ПГС состава (O2 + N2);

- поверочные газовые смеси ГСО-ПГС состава (Н2 + N2);

Сведения о методах измерений

Методика измерений изложена в руководстве по эксплуатации: Анализатор жидкости многопараметровый многоканальный «АТОН-801МП»;

Нормативные документы

1. ГОСТ 8.120-99. ГСИ. Государственная поверочная схема для средств измерений pH

2. ГОСТ 8.457-2000 ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей

3. ГОСТ Р 8.766-2011 - ГСИ. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода)

4. ГОСТ 27987-88 Анализаторы жидкости потенциометрические ГСП. Общие технические условия

5. Анализатор жидкости многопараметровый многоканальный «АТОН-801МП». ТУ 4215-801-13181859-08

Рекомендации к применению

выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании
