Меры сопротивления петли короткого замыкания прецизионные многозначные RN-1-P

Назначение

Меры сопротивления петли короткого замыкания прецизионные многозначные RN-1-P (далее - меры) предназначены для воспроизведения значений активного электрического сопротивления цепей короткого замыкания петли «фаза-нуль» и «фаза-фаза» электроустановок и распределительных электросетей переменного тока напряжением до 400 В частотой 50 Гц.

Описание

Меры сопротивления петли короткого замыкания прецизионные многозначные RN-1-P представляют собой настольные лабораторные приборы, содержащие четыре резистора с номинальными значениями сопротивления 0,05; 0,45; 0,8; 0,8 Ом, соединенные между собой последовательно и изготовленные из манганиновой проволоки. На передней панели мер расположены семь пар зажимных клемм. Клеммы используются для подключения к мере поверяемого (калибруемого) измерителя параметров петли короткого замыкания по двух- или четырехзажимной схеме, а также для подключения внешней эталонной катушки индуктивности при имитации полного сопротивления петли короткого замыкания. Резисторы, входящие в состав мер, образуют сочетания, которые позволяют получить ряд значений активного сопротивления: 0,05; 0,5; 0,8; 1,3; 1,6; 2,1 Ом.

На задней панели мер имеется вывод кабеля сетевого электропитания вентилятора, предназначенного для охлаждения резисторов, входящих в состав мер, с целью устранения погрешности воспроизведения активного электрического сопротивления, вызванной их нагревом.

Принцип действия мер заключается в имитации с высокой точностью активного электрического сопротивления петли короткого замыкания силовых цепей электроустановок и электросетей с возможностью кратковременного (до 30 мс) пропускания переменного тока большой силы (до 280 А) напряжением до 400 В и частотой 50 Гц.

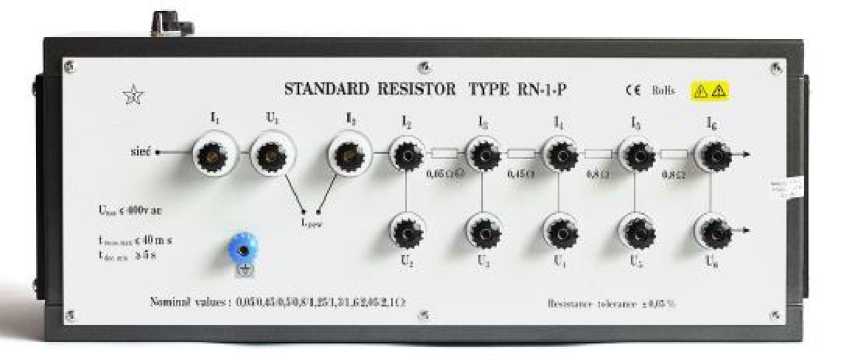

Фотография общего вида мер представлена на рисунке 1.

Рисунок 1 - Фотография общего вида мер сопротивления петли короткого замыкания прецизионных многозначных RN-1-P

Технические характеристики

Основные метрологические и технические характеристики мер сопротивления петли короткого замыкания прецизионных многозначных RN-1-P представлены в таблицах 1 - 2.

Таблица 1 - Основные метрологические характеристики мер

Таблица 2 - Основные технические характеристики мер

Знак утверждения типа

наносят лицевую панель корпуса мер методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки мер сопротивления петли короткого замыкания прецизионных многозначных RN-1-P представлен в таблице 3.

Таблица 3 - Комплект поставки

Поверка

осуществляется по документу RN-1-P-03 МП «Меры сопротивления петли короткого замыкания прецизионные многозначные RN-1-P», согласованному с ГЦИ СИ ФГУ «Ростест-Москва» в мае 2003 г.

Перечень основных средств, применяемых при поверке:

- установка мостовая У39

диапазон измерения электрического сопротивления: 10-8 - 108 Ом

предел допускаемой погрешности (AR): ± (0,01) %

Сведения о методах измерений

Методы измерений с помощью мер указаны в документе «Меры сопротивления петли короткого замыкания прецизионные многозначные RN-1-P. Руководство по эксплуатации».

Нормативные документы

1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».

2 Техническая документация фирмы «SONEL S.A.», Польша.

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
