Датчики вибрации ИТ12.35.000
| Номер в ГРСИ РФ: | 25780-09 |
|---|---|
| Категория: | Датчики вибрации |
| Производитель / заявитель: | ООО "НПП "Измерительные технологии", г.Саров |
|
25780-09: Описание типа
2024-25780-09.pdf
|
Скачать | 309.6 КБ |
Для измерения виброускорений механических систем, совершающих вращательные и возвратно-поступательные движения в нефтяной и газовой промышленности, топливно-энергетическом комплексе, лабораторных и научных исследованиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 25780-09 |
| Действует | по 24.06.2029 |
| Наименование | Датчики вибрации |
| Модель | ИТ12.35.000 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 898525b1-8108-2667-72db-9810eaa4c9ea |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4218-001-43027096-2002 |
| Класс СИ | 28.03 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Примечание | Взамен № 25780-03 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ФГУП РФЯЦ-ВНИИЭФ |
| Адрес центра | 607188, г.Саров, Нижегородская обл., пр.Мира, 37 |
| Руководитель центра | Щеглов Владимир Николаевич |
| Телефон | (831-30) 403-72 |
| Факс | 457-28 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2014 |
| Номер сертификата | 35731 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 08д от 16.07.09 п.326 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Научно-производственное предприятие «Измерительные Технологии» (ООО «НПП ИТ»), Нижегородская обл., г. Саров
Россия
607188, Нижегородская обл., ул.Димитрова, 12, тел./факс (831-30) 4-59-88, тел. (83130) 7-86-26, факс (83130) 7-87-08 www.unim.ru,www.mtels.ru, E-mail: it@unim.ru
Поверка
| Методика поверки / информация о поверке | МИ 1873-88 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 297 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
25780-09: Описание типа
2024-25780-09.pdf
|
Скачать | 309.6 КБ |
Описание типа
Назначение
Датчики вибрации ИТ12.35.000 (далее - датчик) предназначены для измерений вибрационных ускорений в диагностических системах.
Описание
Принцип действия датчика основан на использовании прямого пьезоэлектрического эффекта.
Конструктивно датчик состоит из герметичного стального корпуса, в который помещен чувствительный элемент, состоящий из блока пьезоэлектрических пластин. Корпус датчика имеет фланец для крепления к объекту контроля. Кабельная часть неразъёмно закреплена в корпусе и состоит из жаропрочного кабеля с минеральной изоляцией и/или теплостойкого антивибрационного кабеля. Антивибрационный кабель, в зависимости от исполнения, может защищаться металлорукавом или плетенкой. Материал корпусных элементов датчика -нержавеющая сталь. Корпусные элементы соединяются при помощи лазерной сварки. Датчик имеет степень защиты от внешних воздействий IP67. Датчики выпускаются различных модификаций, отличающихся наличием средств взрывозащиты, температурным диапазоном, коэффициентом преобразования, кабельной заделкой.
Структура обозначений датчиков (где Х - любое количество символов; *) - параметры, не влияющие на метрологические характеристики):
ИТ12.35.000Х-Х-Х-Х
Код исполнения холодной части кабеля*)
0 - диапазон рабочих температур от минус 50 до плюс 15
1 - диапазон рабочих температур от минус 50 до плюс 40
Нанесение знака поверки на датчики не предусмотрено. Маркировка датчиков, включая ~ _ ______ - _____Код длиныхолоднои/горЯчей части кабеля*)
заводской номер, состоящий из арабы j
ой номер, состоящий из арабы их цифр/выполнена методом лазерной гравировки.------
Пломбирование датчиков вибрКодивИТ12зрЫ00защпрыУсмотрено.

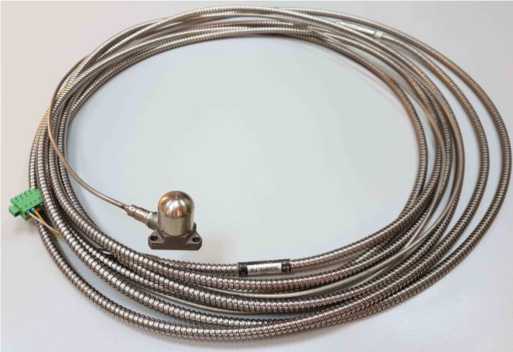

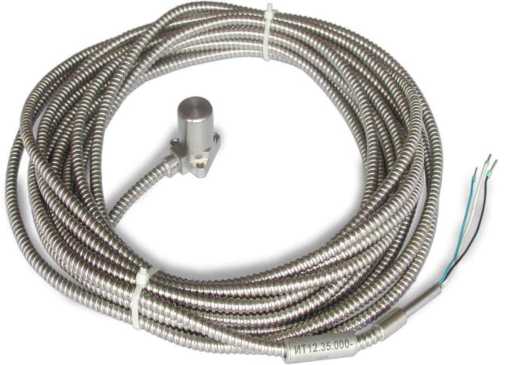

Внешний вид датчиков приведён на рисунке 1.
а) ИТ12.35.000Х-Х-0-Х
б) ИТ12.35.000Х-Х-1-Х
Рисунок 1 - Внешний вид датчика вибрации ИТ12.35.000
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное значение амплитуды измеряемого виброускорения, м/с2, не менее |
2000 |
|
Диапазон рабочих частот, Гц: - для ИТ12.35.000Х-Х-0-Х |
от 2 до 7000 |
|
- для ИТ12.35.000Х-Х-1-Х |
от 2 до 10000 |
|
Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, пКл/(м^с-2): - для ИТ12.35.000Х-Х-0-Х |
5,0 |
|
- для ИТ12.35.000Х-Х-1-Х |
1,0 |
|
Отклонение действительного значения коэффициента преобразования от номинального, %, в пределах |
±10 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее - для ИТ12.35.000Х-Х-0-Х |
23,5 |
|
- для ИТ12.35.000Х-Х-1-Х |
25,0 |
|
Неравномерность частотной характеристики, %, в пределах: а) в рабочем диапазоне частот: - для ИТ12.35.000Х-Х-0-Х |
±10 |
|
- для ИТ12.35.000Х-Х-1-Х |
±30 |
|
б) в диапазоне частот от 10 до 1000 Гц включ. |
±3 |
|
Нелинейность амплитудной характеристики, %, в пределах - в диапазоне до 200 м/с2 включ. |
±1 |
|
- в диапазоне до 2000 м/с2 |
±4 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Пределы допускаемой основной погрешности датчика при измерении виброускорения в амплитудном диапазоне до 200 м/с2 включ., %: - на базовой частоте |
±1,6 |
|
- в диапазоне частот от 10 до 1000 Гц включ. |
±3,5 |
|
Коэффициент влияния деформации основания датчика на коэффициент преобразования при деформации 250 мкм/м в зоне крепления датчика, м^с-2/(мкм^м-1), не более |
0,05 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Коэффициент влияния внешнего электромагнитного поля на коэффициент преобразования, м-с2/(А-м4), не более |
1А0-3 |
|
Коэффициент влияния температуры окружающего воздуха в диапазоне рабочих температур на коэффициент преобразования, %/°С, в пределах: - для ИТ12.35.000Х-Х-0-Х - для ИТ12.35.000Х-Х-1-Х |
±0,1 ±0,02 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от +18 до +25 80 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции между сигнальными выводами, между сигнальными выводами и корпусом, МОм, не менее: а) в нормальных условиях измерений: б) в диапазоне рабочих температур: - для ИТ12.35.000Х-Х-0-Х - для ИТ12.35.000Х-Х-1-Х - при относительной влажности 95 % при температуре 35°С |
100 10 0,1 1 |
|
Масса, кг, не более: - без кабеля - с кабелем длиной (10,0±0,2) м |
0,15 3,0 |
|
Габаритные размеры, мм, не более - диаметр основания - высота, не более |
37,5 38,5 |
|
Условия эксплуатации: а) диапазон температур, °С: - для ИТ12.35.000Х-Х-0-Х - для ИТ12.35.000Х-Х-1-Х б) относительная влажность воздуха при температуре 35°С, % в) переменное электромагнитное поле с частотой 50 Гц и напряженностью, А/м |
от -50 до +150 от -50 до +400 до 95 до 400 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ,ч |
300000 |
Знак утверждения типа
наносится на заглавных листах эксплуатационной документации типографским способом.
Комплектность
Таблица 5 - Комплектность датчика
|
Наименование |
Обозначение |
Количество |
|
Датчик вибрации |
ИТ12.35.000Х-Х-Х-Х |
1 шт. |
|
Крепежные винты |
М4х14 |
3 шт. |
|
Паспорт |
ИТ12.35.000ПС |
1 шт. |
|
Руководство по эксплуатации |
ИТ12.35.000РЭ |
1 экз. на партию |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ТБРС.402152.001ТУ «Датчики вибрации ИТ12.35.000. Технические условия».
