Мультиметры цифровые 2000, 2001, 2002, 2010
| Номер в ГРСИ РФ: | 25787-08 |
|---|---|
| Категория: | Мультиметры |
| Производитель / заявитель: | Компания "Keithley Instruments, Inc.", США |
|
25787-08: Описание типа
2013-25787-08.pdf
|
Скачать | 266.2 КБ |
Для измерения напряжения и силы постоянного и переменного электрического тока, электрического сопротивления, частоты и периода электрических сигналов, применяются при разработке, производстве и испытаниях изделий и систем электронной техники, а также в качестве средств поверки и калибровки электроизмерительных приборов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 25787-08 |
| Действует | по 28.11.2018 |
| Наименование | Мультиметры цифровые |
| Модель | 2000, 2001, 2002, 2010 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 799f962e-d19e-3f15-145b-a4d511fde1fe |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.01 |
| Год регистрации | 2008 |
| Страна-производитель | США |
| Примечание | 28.11.2013 продлен срок свидетельстваВзамен № 25787-03 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 28.11.2018 |
| Номер сертификата | 33334 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1387 п. 09 от 28.11.201312 от 20.11.08 п.238 |
Производитель / Заявитель
Компания "Keithley Instruments, Inc.", СОЕДИНЕННЫЕ ШТАТЫ
США
28775, Aurora Road, Cleveland, Ohio 44139 тел./факс 1-888-534-8453, www.keithley.com
Поверка
| Методика поверки / информация о поверке | МП 25787-08 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
3378
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3318 (98%) |
| Неуспешных поверок (СИ непригодно) | 60 (2 %) |
| Актуальность информации | 01.01.2026 |
Поверители
Скачать
|
25787-08: Описание типа
2013-25787-08.pdf
|
Скачать | 266.2 КБ |
Описание типа
Назначение
Мультиметры цифровые 2000, 2001, 2002, 2010 предназначены для измерения напряжения и силы постоянного и переменного электрического тока, электрического сопротивления, частоты и периода электрических сигналов.
Описание
Принцип действия основан на аналого-цифровом преобразовании входных сигналов в цифровой код с низким уровнем шумов. Скорость измерения до 2000 отсчетов/сек. Управление измерениями осуществляется микропроцессором. Измерительная информация отображается на вакуумном флуоресцентном дисплее. Для измерения температуры могут использоваться стандартные термометры сопротивления и термопары различных типов по МТШ-90.
Для взаимодействия с внешними устройствами имеются интерфейсы IEEE-488 (GPIB) и/или RS-232. Стандартная встроенная память имеет объем 1024 отсчетов, в качестве опции в моделях 2001, 2002 возможно ее расширение до 30000 отсчетов. В качестве опции в слот на задней панели всех моделей может быть установлен мультиплексор, позволяющий одновременно коммутировать до 10 каналов.
Конструктивно мультиметры цифровые 2000, 2001, 2002, 2010 выполнены в виде моноблока. Вид передней панели показан на фотографии 1, вид задней панели с указанием места пломбирования - на фотографии 2. Знак поверки в виде наклейки размещается на свободной части задней панели.

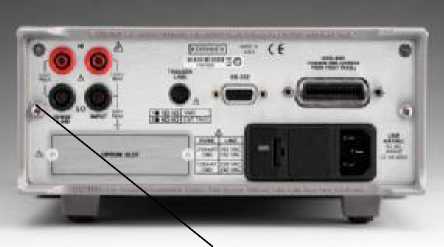

место пломбирования
Фотография 2 - Вид задней панели

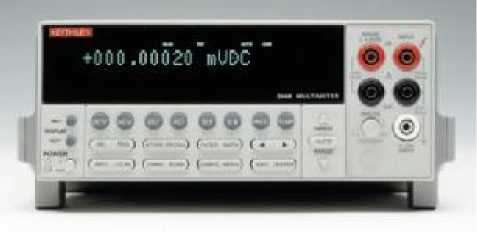

Фотография 1 - Вид передней панели
По условиям эксплуатации мультиметры цифровые 2000, 2001, 2002, 2010 соответствуют группе 3 ГОСТ 22261-94 с рабочим диапазоном температур от 0 до + 50 оС.
Программное обеспечение
Программное обеспечение выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения измерительной информации. Общие сведения о программном обеспечении приведены в таблице ниже.
|
уровень защиты |
«низкий» по WELMEC 7.2 для категории P |
|
идентификационное наименование |
2000 Series Software |
|
идентификационный номер версии |
3.0 и выше |
Технические характеристики
|
модель |
2000 |
2010 |
2001 |
2002 |
|
разрядность индикатора |
6 */2 |
7 */2 |
7 */2 |
8 */2 |
|
измерение постоянного напряжения 3 |
диапазон / разрешение; параметры основной погрешности 1 (дополнительной температурной погрешности 2) | |||
|
100 мВ / 100 нВ 65 / 35 (2 / 6) |
100 мВ / 10 нВ 41 / 9 (2 / 6) |
200 мВ / 10 нВ 37 / 6 (3,3 / 1,5) |
200 мВ / 1 нВ 22,2 / 9 (2 / 1,8) | |
|
1 В / 1 мкВ 32 / 7 (2 / 1) |
1 В / 100 нВ 25 / 2 (2 / 1) |
2 В / 100 нВ 25 / 2 (2,6 / 0,15) |
2 В / 10 нВ 13,2 / 0,9 (0,2 / 0,18) | |
|
10 В / 10 мкВ 30 / 5 (2 / 1) |
10 В / 1 мкВ 24 / 4 (2 / 1) |
20 В / 1 мкВ 24 / 4 (2,6 / 0,7) |
20 В / 100 нВ 12,6 / 0,15 (0,3 / 0,02) | |
|
100 В / 100 мкВ 47 / 6 (5 / 1) |
100 В / 10 мкВ 35 / 5 (5 / 1) |
200 В / 10 мкВ 38 / 3 (4,3 / 1) |
200 В / 1 мкВ 24,6 / 2 (1,5 / 0,3) | |
|
1000 В / 1 мВ 454/ 6 (5 / 1) |
1000 В / 100 мкВ 414 / 6 (5 / 1) |
1000 В / 100 мкВ 41 / 6 (4,1 / 1) |
1000 В / 10 мкВ 24,65 / 0,4 (1,5 / 0,06) | |
|
входное соп |
эотивление | |||
|
> 10 ГОм (100 мВ, 1 В, 10 В) |
> 10 ГОм (200 мВ, 2 В, 20 В) | |||
|
1 МОм ± 1 % (100 В, 1000 В) |
1 МОм ± 1 % (200 В, 1000 В) | |||
|
измерение силы постоянного тока 3 |
диапазон / разрешение; параметры основной погрешности 1 (дополнительной температурной погрешности 2) | |||
|
200 мкА / 10 пА 500 / 25 (58 / 7) |
200 мкА / 10 пА 350 / 25 (50 / 5) | |||
|
10 мА / 10 нА 510 / 80 (50 / 5) |
10 мА / 1 нА 504 / 40 (50 / 5) |
2 мА / 100 пА 400 / 20 (58 / 5) |
2 мА / 100 пА 350 / 20 (50 / 5) | |
|
100 мА / 100 нА 540 / 800 (50 / 50) |
100 мА / 10 нА 504 / 40 (50 / 5) |
20 мА / 1 нА 400 / 20 (58 / 5) |
20 мА / 1 нА 350 / 20 (50 / 5) | |
|
1 А / 1 мкА 810 / 80 (50 / 5) |
1 А / 100 нА 804 / 40 (50 / 5) |
200 мА / 10 нА 500 / 20 (58 / 5) |
200 мА / 10 нА 375 / 20 (50 / 5) | |
|
3 А / 10 мкА 1200 / 40 (50 / 5) |
3 А / 1 мкА 1200 / 15 (50 / 5) |
2 А / 100 нА 900 / 20 (58 / 5) |
2 А / 100 нА 750 / 20 (50 / 5) | |
|
измерение электрического сопротивления 3 |
диапазон / разрешение; параметры основной погрешности 1 (дополнительной температурной погрешности 2) | ||||||
|
20006 |
20106 |
20017 |
20027 | ||||
|
10 Q / 1 мкОм 64 / 9 (8 / 6) |
20 Q / 1 мкОм 72 / 7 (8 / 1,5) |
20 Q / 100 нОм 46,5 / 6 (2,5 / 0,7) | |||||
|
100 Q / 100 мкОм 115 / 40 (8 / 6) |
100 Ом / 10 мкОм 56 / 9 (8 / 6) |
200 Ом / 10 мкОм 56 / 7 (4 / 1,5) |
200 Ом / 1 мкОм 24,4 / 4 (2,5 / 0,5) | ||||
|
1 кОм / 1 мОм 102 / 10 (8 / 1) |
1 кОм / 100 мкОм 50 / 2 (8 / 1) |
2 кОм / 100 мкОм 50 / 4 (2,5 / 0,2) |
2 кОм / 10 мкОм 15,4 / 0,4 (0,8 / 0,05) | ||||
|
10 кОм / 10 мОм 102 / 10 (8 / 1) |
10 кОм / 1 мОм 50 / 2 (8 / 1) |
20 кОм / 1 мОм 50 / 4 (4 / 0,2) |
20 кОм / 100 мкОм 16,8 / 0,4 (0,8 / 0,05) | ||||
|
100 кОм / 100 мОм 102 / 10 (8 / 1) |
100 кОм / 10 мОм 70 / 2 (8 / 1) |
200 кОм / 10 мОм 90 / 4,5 (11 / 0,2) |
200 кОм / 1 мОм 42,3 / 0,9 (3,5 / 0,18) | ||||
|
1 МОм/ 1 Ом 102 / 10 (8 / 1) |
1 МОм / 100 мОм 70 / 4 (8 / 1) |
2 МОм / 100 мОм 160 / 4,5 (25 / 0,2) |
2 МОм / 10 мОм 80 / 0,5 (7 / 0,1) | ||||
|
10 МОм / 10 Ом 400 / 10 (70 / 1) |
10 МОм / 1 Ом 400 / 4 (25 / 1) |
20 МОм / 1 Ом 900 / 4,5 (250 / 0,2) |
20 МОм / 100 мОм 265 / 0,6 (20 / 0,1) | ||||
|
100 МОм / 100 Ом 1500 / 30 (385 / 1) |
100 МОм / 10 Ом 1500/4 (150 / 1) |
200 МОм / 10 Ом 20000 / 100 (4000 / 10) |
200 МОм / 1 Ом 565 / 3 (80 / 0,5) | ||||
|
1 ГОм / 100 Ом 40000/100 (4000 / 10) |
1 ГОм / 10 Ом 2065 / 15 (400 / 2,5) | ||||||
|
измерение переменного напряжения 8 |
2000, 2010 | ||||||
|
входной импеданс: 1 МОм ± 2 %, < 100 пФ | |||||||
|
диапазон / разрешение | |||||||
|
100 мВ / 100 нВ; 1 В / 1 мкВ; 10 В / 10 мкВ; 100 В / 100 мкВ; 750 В / 1 мВ | |||||||
|
параметры основной погрешности 1,у (дополнительной температурной погрешности 2) | |||||||
|
от 3 до 10 Гц |
от 10 Гц до 20 кГц |
от 20 до 50 кГц |
от 50 до 100 кГц |
от 100 до 300 кГц | |||
|
0,35 / 0,03 (0,035 / 0,003) |
0,06 / 0,03 0,005 / 0,003) |
0,12 / 0,05 (0,006 / 0,005) |
0,6 / 0,08 (0,01 / 0,006) |
4 / 0,5 (0,03 / 0,01) | |||
|
2001, 2002 | |||||||
|
входной импеданс: 1 МОм ± 2 %, < 140 пФ | |||||||
|
диапазон / разрешен параметры дополнительной температу |
[ие рной погрешности 2,10 | ||||||
|
200 мВ / 100 нВ 0,004 / 0,001 |
2 В / 1 мкВ 0,004 / 0,001 |
20 В / 10 мкВ 0,006 / 0,001 |
200 В/100 мкВ 0,006 / 0,001 |
750 В / 1 мВ 0,012 / 0,001 | |||
|
параметры основной погрешности 1,11,12 | |||||||
|
2001 | |||||||
|
от 10 до 50 Гц |
от 50 до 100 Гц |
от 100 Гц до 2 кГц |
от 2 до 10 кГц |
от 10 до 30 кГц | |||
|
200 мВ |
0,06 / 0,015 |
0,05 / 0,015 |
0,05 / 0,015 |
0,05 / 0,015 |
0,05 / 0,015 | ||
|
2 В |
0,06 / 0,015 |
0,05 / 0,015 |
0,05 / 0,015 |
0,05 / 0,015 |
0,05 / 0,015 | ||
|
20 В |
0,07 / 0,015 |
0,06 / 0,015 |
0,06 / 0,015 |
0,085 / 0,015 |
0,12 / 0,015 | ||
|
200 Вы |
0,07 / 0,015 |
0,06 / 0,015 |
0,06 / 0,015 |
0,085 / 0,015 |
0,12 / 0,015 | ||
|
750 В14 |
0,11 / 0,015 |
0,1 / 0,015 |
0,1 / 0,015 |
0,13 / 0,015 |
0,18 / 0,015 | ||
|
от 30 Гц до 50 кГц |
от 50 до 100 кГц |
от 100 до 200кГц |
0,2 до 1 МГц |
от 1 до 2 МГц | |||
|
200 мВ |
0,06 / 0,015 |
0,17 / 0,015 |
0,5 / 0,025 |
2 / 0,1 |
5 / 0,2 | ||
|
2 В |
0,06 /0,015 |
0,17 / 0,015 |
0,5 / 0,025 |
2 / 0,1 |
5 / 0,2 | ||
|
20 В |
0,13 / ,015 |
0,17 / 0,015 |
0,5 / 0,025 |
4 / 0,2 |
7 / 0,213 | ||
|
200 В14 |
0,13 / 0,015 |
0,17 / 0,015 |
0,5 / 0,0'2513 |
4 / 0,213 | |||
|
750 В14 |
0,22/0,015“ |
0,5 / 0,015“ | |||||
|
2002 | |||||||
|
от 10 до 50 Гц |
от 50 до 100 Гц |
от 100 Гц до 2 кГц |
от 2 до 10 кГц |
от 10 до 30 кГц | |||
|
200 мВ |
0,06/0,015 |
0,035 / 0,015 |
0,03 / 0,01 |
0,02 / 0,01 |
0,025 / 0,01 | ||
|
2 В |
0,04 / 0,015 |
0,025 / 0,015 |
0,02 / 0,01 |
0,02 / 0,01 |
0,025 / 0,01 | ||
|
20 В |
0,06 / 0,015 |
0,035 / 0,015 |
0,03 / 0,015 |
0,04 / 0,015 |
0,05 / 0,015 | ||
|
200 В14 |
0,05 / 0,015 |
0,03 / 0,015 |
0,03 / 0,015 |
0,04 / 0,015 |
0,05 / 0,015 | ||
|
750 В14 |
0,09 / 0,015 ;0,05 / 0,015 |
0,05 / 0,015 |
0,06 / 0,015 |
0,08 / 0,015 | |||
|
от 30 Гц до 50 кГц |
от 50 до 100 кГц |
от 100 до 200кГц |
0,2 до 1 МГц |
от 1 до 2 МГц | |||
|
200 мВ |
0,05 / 0,01 |
0,3 / 0,01 |
0,75 / 0,025 |
2 / 0,1 |
5 / 0,2 | ||
|
2 В |
0,05 / 0,01 |
0,3 / 0,01 |
0,75 / 0,025 |
2 / 0,1 |
5 / 0,2 | ||
|
20 В |
0,07 / 0,015 |
0,3 / 0,015 |
0,75 / 0,025 |
4 / 0,2 |
7 / 0,2“ | ||
|
200 В14 |
0,07 / 0,015 |
0,3 / 0,015 |
0,75 / 0,02513 |
4 / 0,21з | |||
|
750 В14 |
0,1 / 0,015ТТ |
0,5 / 0,015“ | |||||
|
измерение силы я |
2000, 2010 | ||||||
|
переменного тока |
диапазон / разрешение: 1 А / 1 мкА; 3 А / 10 мкА |
|
_.. _ . .. . . . - . .. . . . 1,9 параметры основной погрешности (дополнительной температурной погрешности 2) |
|
от 3 до 10 Гц |
от 10 Гц до 5 кГц | |
|
1 А |
0,3 / 0,04 (0,035 / 0,006) |
0,1 / 0,04 (0,015 / 0,006) |
|
3 А |
0,35 / 0,06 (0,035 / 0,006) |
0,15 / 0,06 (0,015 / 0,006) |
2001, 2002
диапазон / разрешение и параметры основной погрешности 1,9
|
200 мкА / 100 пА 2 мА/1 нА |
от 20 до 50 Гц 0,35 / 0,015 0,3 / 0,015 |
от 50 до 200 Гц 0,2 / 0,015 0,15 / 0,015 |
от 200 Гц до 1 кГц 0,4 / 0,015 0,12 / 0,015 |
от 1 до 10 кГц 0,5 / 0,015 0,12 / 0,015 |
|
20 мА / 10 нА |
0,3 / 0,015 0,15 / 0,015 |
0,12 / 0,015 |
0,12 / 0,015 | |
|
200 мА / 100 нА |
0,3 / 0,015 0,15 / 0,015 |
0,12 / 0,015 |
0,15 / 0,015 | |
|
2 А16 / 1 мкА |
0,35 / 0,015 0,2 / 0,015 |
0,3 / 0,015 |
0,45 / 0,015 | |
параметры дополнительной температурной погрешности 2: 0,01 / 0,001
|
измерение частоты и периода |
2000, 2010 | |||||
|
диапазоны: частота от 3 Гц до 500 кГц, период от 2 мкс до 333 мс | ||||||
|
амплитуда входного напряжения 17: от 100 мВ до 750 В | ||||||
|
пределы относительной погрешности измерения частоты и периода: ± 0,01 % | ||||||
|
2001, 2002 | ||||||
|
диапазоны: | ||||||
|
вход по напряжению: частота от 1 Гц до 15 МГц, период от 67 нс до 1 с | ||||||
|
вход по току: частота от 1 Гц до 1 МГц, период от 1 мкс до 1 с | ||||||
|
амплитуда напряжения на входе 17: от 60 мВ до 1100 В | ||||||
|
амплитуда силы тока на входе 18: от 150 мкА до 1 А | ||||||
|
пределы относительной погрешности измерения частоты и периода: ± 0,03 % | ||||||
|
измерение температуры |
тип измерительного преобразователя температуры 19 | |||||
|
2000 |
2010 2001, 2002 | |||||
|
термопары J, K, Т |
платиновые термометры сопротивления 100 Ом | |||||
|
термопары J, K, N, Т термопары J, K, Т, E, R, S, B | ||||||
|
общие технические характе |
эистики | |||||
|
2000 |
2010 |
2001 |
2002 | |||
|
время прогрева |
1 час |
2 часа |
2 часа |
4 часа | ||
|
напряжение и частота сети питания |
220 В ± 10 %; от 45 до 66 Гц, от 360 до 440 Гц | |||||
|
потребляемая мощность, не более |
22 В^А |
55 В^А | ||||
|
габаритные размеры (высота х ширина х глубина) |
90 мм x 214 мм x 370 мм | |||||
|
масса, не более |
2,9 кг |
4,2 кг | ||||
|
рабочий диапазон температур |
от 0 до + 50 оС | |||||
|
диапазон температур транспортирования и хранения |
от - 40 до + 70 оС | |||||
|
электромагнитная совместимость |
по ГОСТ Р 51522—99 | |||||
|
безопасность |
по ГОСТ Р 52319-2005 | |||||
Примечания
1 Пределы основной относительной погрешности 50 = ± [А + B • (R / M)], где M - значение измеряемой величины, R - верхний предел диапазона измеряемой величины, А и B -выраженные в [ppm] ([10-6]) или в [%] параметры мультипликативной и аддитивной компонент основной погрешности. Значения параметров основной погрешности соответствуют температуре окружающей среды (23 ± 5) оС и интервалу между поверками 1 год.
2 Пределы дополнительной относительной погрешности при температуре от 0 до 18 оС и от 28 до 50 оС 5Т = ± [AT + BT • (R / M)] -(Т - T0), где AT и BT - выраженные в [ppm/ оС] ([10—6/ оС]) или в [%/ оС] параметры мультипликативной и аддитивной компонент дополнительной погрешности, T - значение температуры окружающей среды, T0 = 18 оС при T < T0, T0 = 28 оС при T > T0.
3 Параметры погрешности выражены в ppm (1 • 10—6).
4 Для напряжений более 500 В к параметру погрешности А следует добавить 0,02 • (U - 500), где U - значение измеряемого напряжения.
5 Для напряжений более 200 В к параметру погрешности А следует добавить 0,0025 • (U - 200), где U - значение измеряемого напряжения.
6 Параметры погрешности даны для 4-х проводной схемы. Для 2-х проводной схемы к абсолютной погрешности следует добавить 1 Ом.
7 Параметры погрешности даны для 4-х проводной схемы с функцией компенсации смещения в диапазонах от 20 Ом до 20 кОм, 4-х проводной схемы без компенсации смещения в диапазоне 20 МОм, 2-х проводной схемы в диапазонах 20 МОм; 200 МОм; 1 ГОм.
8 Параметры погрешности выражены в [%].
9 Параметры погрешности действительны для (М / R) > 0,05.
10 На частотах свыше 100 кГц к параметру погрешности AT следует добавить 0,01.
11 В режиме “LOW FREQUENCY MODE” на частотах ниже 50 кГц.
12 Параметры А и B погрешности действительны для (М / R) > 0,1 на частотах свыше 200 кГц, (М / R) > 0,05 в диапазонах до 750 В; (М / R) > 0,07 в диапазоне 750 В.
13 Типовое значение.
14 Для напряжений более 100 В к параметру погрешности А следует добавить 0,00E(U/100 В)2, где U - значение измеряемого напряжения.
15 В диапазоне частот от 10 до 100 кГц погрешность не нормируется.
16 Для силы тока более 0,5 А к параметру погрешности А следует добавить 0,005.
17 Амплитуда должна быть не менее 10 % от верхнего предела диапазона напряжения.
Для диапазона 100 мВ при уровне менее 20 мВ частота должна быть не менее 10 Гц.
18 На частотах от 5 до 15 МГц амплитуда напряжения должна быть не менее 350 мВ.
19 По МТШ-90.
20 Минимальное время после включения, при котором обеспечиваются указанные параметры погрешности. Время прогрева указано для измерения постоянного напряжения и сопротивления. Для остальных режимов время прогрева - 1 час.
Знак утверждения типа
Знак утверждения типа наносится на заднюю панель корпуса в правом верхнем углу в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
|
наименование и обозначение |
кол-во |
|
мультиметр цифровой 2000, 2001, 2002, 2010 |
1 шт. по заказу |
|
кабели измерительные и принадлежности |
по заказу |
|
модули мультиплексоров 2000-SCAN, 2001-TCSCAN |
по заказу |
|
руководство по эксплуатации К2000-2003 РЭ (для 2000, 2010), К2001-2003 РЭ (для 2001, 2002) |
1 шт. |
|
методика поверки |
1 шт. |
Поверка
осуществляется по документу МП 25787-08 «Мультиметры цифровые 2000, 2001, 2002, 2010 и мультиметры цифровые с системой сбора данных 2700, 2701, 2750. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 11.11.2008 г.
Средства поверки:
калибратор многофункциональный Fluke 5720А
значения погрешности воспроизведения постоянного и переменного напряжения, силы постоянного и переменного тока, электрического сопротивления до 100 МОм не более 1/3 от соответствующих значений погрешности поверяемого мультиметра во всех диапазонах;
мера электрического сопротивления однозначная Р4030-М1
номинал сопротивления 1 ГОм, класс точности 0,01;
генератор сигналов произвольной формы Agilent 33120А
амплитуда напряжения 500 мВ, частота от 1 Гц до 15 МГц, относительная погрешность частоты не более 0,001 %.
Сведения о методах измерений
Методы измерений изложены в разделах 2, 3 руководств по эксплуатации.
Нормативные документы
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
ГОСТ 8.022-91. ГСИ. Государственный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1-10’16 ^ 30 А.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
Другие Мультиметры
