Калибраторы-мультиметры цифровые 2400, 2410, 2420, 2425, 2430, 2440

Назначение

Калибраторы-мультиметры цифровые серии 2400 (модели 2400, 2410, 2420, 2425, 2430, 2440) предназначены для воспроизведения и/или измерения напряжения и силы постоянного электрического тока, а также измерения электрического сопротивления.

Описание

Калибраторы-мультиметры цифровые серии 2400 включают в себя прецизионные источник постоянного тока, источник постоянного напряжения, измеритель постоянного тока, измеритель постоянного напряжения, а также микропроцессор для управления режимами работы и устройство индикации. В режиме измерения электрического сопротивления по 4-х проводной схеме калибратор работает одновременно в качестве источника тока и измерителя напряжения, при этом сила испытательного тока выбирается автоматически в зависимости от значения измеряемого сопротивления или вручную. Имеется возможность выполнения измерений в резистивных цепях по 6-ти проводной компенсационной схеме. Имеется компаратор для испытания изделий по признаку «годен/негоден»; устройство программирования испытательного задания; набор программируемых тестовых сигналов и устройство защиты от пробоев; автоматическая развертка характеристик типа I/В, I/R, В/I, В/R.

Скорость выполнения измерений при работе через интерфейс IEEE-488 до 1750 отсчетов/сек, при работе с памятью внутреннего микропроцессора до 2080 отсчетов/сек.

Информация об установленных и измеряемых величинах отображается в двух секторах вакуумного флуоресцентного дисплея.

Значения воспроизводимых величин и диапазоны измерений могут устанавливаться с лицевой панели либо управляться дистанционно через интерфейсы IEEE-488, RS-232.

Модели в серии различаются диапазонами установки / измерения напряжения и силы тока. Поставляемая по заказу опция “C” позволяет оценивать качество соединений с испытательным объектом путем измерения электрического сопротивления контактов.

Конструктивно калибраторы-мультиметры цифровые серии 2400 выполнены в виде моноблока. Вид передней панели показан на фотографии 1, вид задней панели с указанием места пломбирования - на фотографии 2.

место пломбирования

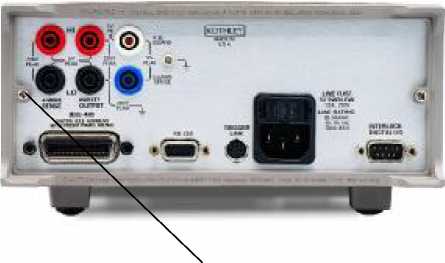

Фотография 2 - Вид задней панели

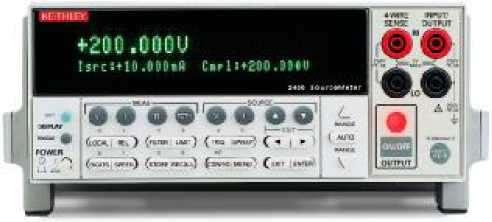

Фотография 1 - Вид передней панели

Знак поверки в виде наклейки размещается на свободной части задней панели.

По условиям эксплуатации калибраторы-мультиметры цифровые серии 2400 соответствуют группе 3 ГОСТ 22261-94 с рабочим диапазоном температур от 0 до 50 оС.

Программное обеспечение

Программное обеспечение выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения измерительной информации. Общие сведения о программном обеспечении приведены в таблице ниже.

Технические характеристики

Примечания

1 Пределы основной относительной погрешности определяются формулой

50 = ± [A + B • (R / M)], где M - значение установленной (измеряемой) величины, R - верхний предел диапазона установленной (измеряемой) величины, A и B - выраженные в [%] параметры мультипликативной и аддитивной компонент погрешности. Значения параметров основной погрешности соответствуют температуре окружающей среды (23 ± 5) оС и интервалу между поверками 1 год.

2 Параметры погрешности гарантируются при температуре окружающей среды не более 30 оС.

3 Параметры погрешности гарантируются при циклическом режиме с временем включения не более 1 минуты.

4 Импульсный режим при длительности импульса не более 2.5 мс и скважности не более 8 %. Погрешность не нормируется.

5 Для моделей 2400, 2410 в диапазоне “2 Ом” и для моделей 2420, 2425, 2430, 2440 в диапазоне “200 МОм” сила испытательного тока может быть задана только в ручном режиме.

6 Пределы основной относительной погрешности измерения сопротивления рассчитываются по формуле 5R0 = ± (5SI0 + 5Ми0), где 5SI0 - основная относительная погрешность силы установленного испытательного тока, 5ми0 - основная относительная погрешность измерения напряжения U = I-R, соответствующего значению R измеряемого сопротивления и значению I силы испытательного тока.

7 Дополнительная относительная погрешность в участках рабочего диапазона температур от 0 до 18 оС и от 28 до 50 оС определяется формулой 5Т = ± [0,0015 • 50 • (T - T0)], где 50- основная относительная погрешность установки/измерения напряжения или силы тока, T - значение температуры окружающей среды, T0 = 18 оС при T < T0, T0 = 28 оС при T > T0.

Знак утверждения типа

Знак утверждения типа наносится на заднюю панель корпуса в правом верхнем углу в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Поверка

осуществляется по документу МП 25789-08 «Калибраторы-мультиметры цифровые 2400, 2410, 2420, 2425, 2430, 2440. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 10.11.2008 г.

Средства поверки:

мультиметр Agilent 3458А, относительная погрешность измерения постоянного напряжения от

30 мВ до 1000 В не более ± 5040-6, относительная погрешность измерения силы постоянного

тока от 1 мкА до 100 мА не более ± 7540-6, 1 А не более ± 16540-6

катушка сопротивления Р310 0,01 Ом класса точности 0,01

Сведения о методах измерений

Методы измерений изложены в разделах 3 — 8 руководства по эксплуатации.

Нормативные документы

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие

технические условия.

ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

ГОСТ 8.022-91. ГСИ. Государственный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 140-16 ^ 30 А.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
