Компараторы компьютерные "pH-ТЕСТ 01"
| Номер в ГРСИ РФ: | 25808-03 |
|---|---|
| Производитель / заявитель: | ФБУ "Уралтест", г.Екатеринбург |
Для воспроизведения электрических сигналов, имитирующих параметры электродной системы и термодатчика, измерения потенциала и сопротивления измерительного и вспомогательного электродов в области рН-метрии, для поверки, калибровки и градуировки измерительных преобразователей (ИП) рН-метров (иономеров), а также для поверки или калибровки стеклянных и вспомогательных и ионоселективных электродов органами метрологических служб и заводскими лабораториями.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 25808-03 |
| Действует | по 03.09.2029 |
| Наименование | Компараторы компьютерные |
| Модель | "pH-ТЕСТ 01" |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 68907f77-6a74-69d6-3744-89f03701be5e |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Источник информации | CD 2003г |
| Технические условия на выпуск | ТУ 4381.001-02567768-2001 |
| Класс СИ | 31.01 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 28.11.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Уральского ЦСМ |
| Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 2А |
| Руководитель центра | Сурсяков Валентин Николаевич |
| Телефон | (8*343) 350-25-83 |
| Факс | 350-40-81 |
| Информация о сертификате | |
| Срок действия сертификата | 28.11.2018 |
| Номер сертификата | 16221 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1387 п. 22 от 28.11.201312 от 20.11.08 п.29012 от 28.10.03 п.32 |
Производитель / Заявитель
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»), г. Екатеринбург
Россия
620219, ул.Красноармейская, 2а, тел.(3432) 55-25-83, факс (3432) 55-40-81, E-mail: ucsm@mail.ur.ru, uraltest@uraltest.ru
Поверка
| Методика поверки / информация о поверке | Э-22-171-00-00 РЭ, Раздел "Методика поверки" |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 909 (98%) |
| Неуспешных поверок (СИ непригодно) | 19 (2 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
25808-03: Описание типа
2018-25808-03.pdf
|
Скачать | 93.7 КБ | |
|
25808-03: Методика поверки
2022-mp25808-03.pdf
|
Скачать | 71.9 КБ |
Описание типа
Назначение
Компараторы компьютерные «рН-ТЕСТ 01» (далее компараторы) предназначены для воспроизведения электрических сигналов, имитирующих параметры электродной системы и термодатчика, измерения потенциала и сопротивления измерительного и вспомогательного электродов в области рН-метрии.
Описание
Принцип работы компараторов основан на использовании программно-управляемого источника эталонных ЭДС, подаваемых через встроенный имитатор электродной системы на измерительный преобразователь. Для поверки электродов в компараторах предусмотрена возможность измерения их потенциала и сопротивления. Данные о результатах поверки выдаются на экран ПК, а также могут быть распечатаны в виде протокола, свидетельства о поверке или извещения о непригодности.
Конструктивно компараторы выполнены в виде настольного электронного блока, соединяемого с компьютером и измерительными преобразователями при помощи электрических кабелей.

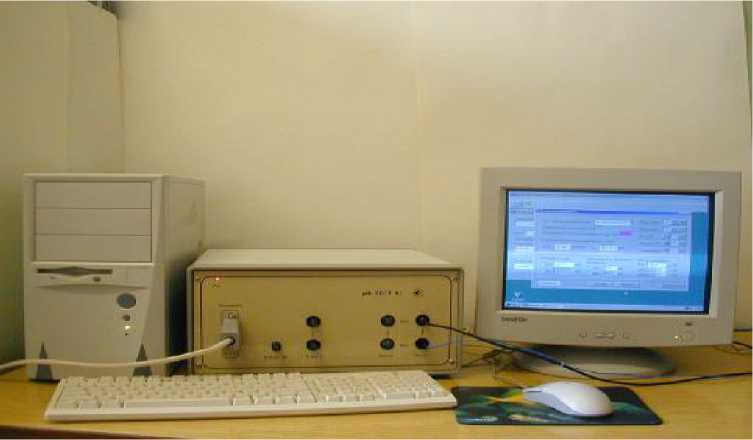

Рисунок 1 - Общий вид компаратора
Программное обеспечение
Программное обеспечение (ПО) устанавливается в системном блоке. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» в соответствии с рекомендациями по метрологии Р 50.2.077-2011.
|
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
— |
01 |
23463 |
— |
Технические характеристики
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон выходных напряжений (ивых), мВ |
от минус 2100 до плюс 2100 |
|
Пределы допускаемой абсолютной погрешности выходного напряжения, мкВ |
± (0,005 | ивых | + 50,5) |
|
Диапазон задания сопротивления эквивалента термокомпенсатора, Ом |
от 10 до 2047 |
|
Пределы допускаемой абсолютной погрешности сопротивления эквивалента термокомпенсатора, Ом |
± 1 |
|
Диапазон измеряемого напряжения (Uu), мВ |
от минус 2100 до плюс 2100 |
|
Пределы допускаемой абсолютной погрешности измерений напряжений, мкВ |
± 100 |
|
Входное сопротивление в режиме измерения напряжения, Ом, не менее |
10-1012 |
|
Диапазон измеряемых сопротивлений вспомогательных электродов, кОм |
от 1,0 до 5000,0 |
|
Пределы допускаемой относительной погрешности измерений сопротивлений вспомогательных электродов, % |
5 |
|
Диапазон измеряемых сопротивлений стеклянных электродов, МОм |
от 5 до 2000 |
|
Пределы допускаемой относительной погрешности измерений сопротивлений стеклянных электродов, % |
5 |
|
Значения сопротивлений, имитирующих сопротивление измерительного электрода, МОм |
0; 500; 1000 |
|
Пределы допускаемой относительной погрешности сопротивлений, имитирующих сопротивление измерительного электрода, % |
5 |
|
Значения сопротивлений, имитирующих сопротивление вспомогательного электрода, кОм |
0; 10; 20 |
|
Пределы допускаемой относительной погрешности сопротивлений, имитирующих сопротивление вспомогательного электрода, % |
1 |
|
Значение напряжения, имитирующего ЭДС «Земля-раствор», В |
± (1,5 ± 0,15) |
|
Значение напряжения помехи с частотой 50 Гц в цепи вспомогательного электрода, мВ |
50 ± 0,5 |
|
Значения напряжений питания поверяемого ИП, В |
198; 220; 242 |
|
Пределы допускаемой относительной погрешности значений напряжений питания поверяемого ИП, % |
2 |
|
Габаритные размеры, мм, не более |
400x365x210 |
|
Масса (без компьютера), кг, не более |
14 |
|
Рабочие условия - нормальные условия применения: диапазон температуры окружающего воздуха, оС относительная влажность воздуха, % атмосферное давление, кПа |
от плюс 15 до плюс 25 от 30 до 80 от 84 до 106,7 |
Знак утверждения типа
наносится печатным способом на титульный лист руководства по эксплуатации Э-22-171-00-00 РЭ и лицевую панель электронного блока компаратора методом наклейки этикетки.
Комплектность
Таблица 2
|
Наименование |
Обозначение |
Количество, шт. |
|
Блок электронный |
Э-22-171-00-00 |
1 |
|
Компьютер |
Типа РС |
1 |
|
Плата ввода-вывода (установлена в компьютер) |
Э-22-171-07-00 |
1 |
|
Cd диск с программным обеспечением |
Э-22-171-01-00 |
1 |
|
Кабель 1 |
Э-22-171-20-00 |
1 |
|
Кабель 2 |
Э-22-171-18-00 |
1 |
|
Кабель 3 |
Э-22-171-19-00 |
1 |
|
Кабель 4 ( используется при поверке «рН-ТЕСТ 01») |
Э-22-171-21-00 |
1 |
|
Кабель 5 |
Э-22-171-22-00 |
1 |
|
Кабель 6 |
Э-22-171-23-00 |
1 |
|
Кабель 7 |
Э-22-171-24-00 |
1 |
|
Переход 1 (СР50-75 ФВ) |
ОЮЮ.369.032 ТУ |
1 |
|
Переход 2 |
Э-22-171-25-00 |
1 |
|
Комплект запасных частей: Вставка плавкая ВП1-1-1А |
ОЮЮ.480.003 ТУ |
4 |
|
Формуляр |
Э-22-171-00-00 ФО |
1 |
|
Руководство по эксплуатации |
Э-22-171-00-00 РЭ |
1 |
Поверка
осуществляется в соответствии с разделом «Методика поверки» руководства по эксплуатации
Э-22-171-00-00 РЭ, согласованным ФГУП « УНИИМ» 21.08.2003 г.
Перечень эталонов, применяемых при поверке:
Вольтметр-калибратор постоянного напряжения В2-43
|
Предел ип |
Верхняя граница предела |
Предел допускаемой основной погрешности относительно калибровочного эталона ±(ppm от U + ppm от Un) |
Состав измерительного комплекта | |
|
90 дней, Ткал±5°С |
1 год, Ткал±5°С | |||
|
20mV |
25.000 000 |
10+2 (2.5) |
12+2 (2.5) |
В2-43 с БН- |
|
200mV |
250.000 00 |
8+0,4 |
10+0.4 |
04 |
|
2v |
2.500 000 0 |
5+0,5 |
7+0,5 |
В2-43 |
|
20v |
25.000 000 |
3+0,2 (0,15) |
5+0,2 (0,15) | |
Вольтметр универсальный В7-72
|
U, В |
Цена единицы младшего разряда |
Пределы допускаемой основной погрешности ±(% от U +% от Ur) | |
|
при межповерочном интервале 24 ч |
при межповерочном интервале 12мес | ||
|
200 мВ |
0,1 мкВ (1мкВ) |
0,002+0,0005 (0,002+0,0015) |
0,004+0,0005 (0,004+0,001 |
|
2 |
1 мкВ (10 мкВ) |
0,0015+0,00015 (0,0015+0,001) |
0,004+0,00015(0,004+0,001) |
|
20 |
10 мкВ(100 мкВ) |
0,001+0,00015 (0,001+0,001) |
0,003+0,00015(0,003+0,001) |
|
200 |
10 мкВ (1мВ) |
0,002+0,00015(0,002+0,002) |
0,004+0,00015(0,004+0,001) |
|
1000 |
100 мкВ(10 мВ) |
0,002+0,0003(0,002+0,002) |
0,004+0,0003(0,004+0,002) |
Мера переходная электрического сопротивления Р40102 104-108 Ом класс точности 0,02 Мера переходная электрического сопротивления Р40104 107-109 Ом класс точности 0,05 Мера переходная электрического сопротивления Р40115 109-1010 Ом класс точности 0,05 Магазин сопротивлений измерительный Р33 10-1-105 Ом класс точности 0,2.
Сведения о методах измерений
Э-22-171-00-00 РЭ Компаратор компьютерный «рН-ТЕСТ 01». Руководство по эксплуатации.
Нормативные документы
1. ТУ 4381-001-02567768-2001 Компаратор компьютерный «рН-ТЕСТ 01». Технические условия.
2. ГОСТ 8.120-99 ГСИ. Государственная поверочная схема для средств измерений рН.
3. Э-22-171-00-00 РЭ Компаратор компьютерный «рН-ТЕСТ 01». Руководство по эксплуатации.
Рекомендации к применению
- эталон
