Мановакуумметры двухтрубные
| Номер в ГРСИ РФ: | 26005-10 |
|---|---|
| Производитель / заявитель: | ОАО "Стеклоприбор", Украина, г.Червонозаводское |
Для измерения избыточного и предельного давления в газовых системах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 26005-10 |
| Действует | по 10.12.2019 |
| Наименование | Мановакуумметры двухтрубные |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | e1772bb3-501c-f2f1-38a4-dc33b1bf8366 |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 3 Украины 14307481.015-95 |
| Класс СИ | 30 |
| Год регистрации | 2010 |
| Страна-производитель | Украина |
| Примечание | 10.12.2014 продлен срок свидетельстваВзамен № 26005-04 |
| Центр сертификации СИ | |
| Наименование центра | Госстандарт Украины |
| Адрес центра | Украина, 252650, г.Киев, ул.Горького, 174 |
| Руководитель центра | Киселева Татьяна Николаевна |
| Телефон | (8*044) 226-29-71 |
| Факс | 226-29-70, 268-56-00 |
| Информация о сертификате | |
| Срок действия сертификата | 10.12.2019 |
| Номер сертификата | 38958 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1982 п. 08 от 10.12.201401 от 18.03.10 п.332 |
Производитель / Заявитель
ПАО "Стеклоприбор", Украина, г.Червонозаводское
Украина
37240, Лохвицкий район Полтавской обл., ул.Червоноармейская, 18. Тел./факс (+38044) 581-1140, 581-1141, Тел./факс (05356) 371-00
Поверка
| Методика поверки / информация о поверке | МПУ 003/04-2003 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
18414
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 18041 (98%) |
| Неуспешных поверок (СИ непригодно) | 373 (2 %) |
| Актуальность информации | 25.12.2025 |
Поверители
Скачать
|
26005-10: Описание типа
2014-26005-10.pdf
|
Скачать | 214.3 КБ | |
|
26005-10: Методика поверки
2024-mp26005-10.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Мановакуумметры двухтрубные (далее по тексту - мановакуумметры)
предназначены для измерения избыточного и вакуумметрического давления в газовых системах.
Описание
Мановакуумметр представляет собой прибор, состоящий из стеклянной U-образной трубки и металлического основания с нанесенной на него шкалой. U-образная трубка изготовлена из стекла группы ХС1 по ГОСТ 21400 и закреплена на основании металлическими скобами.

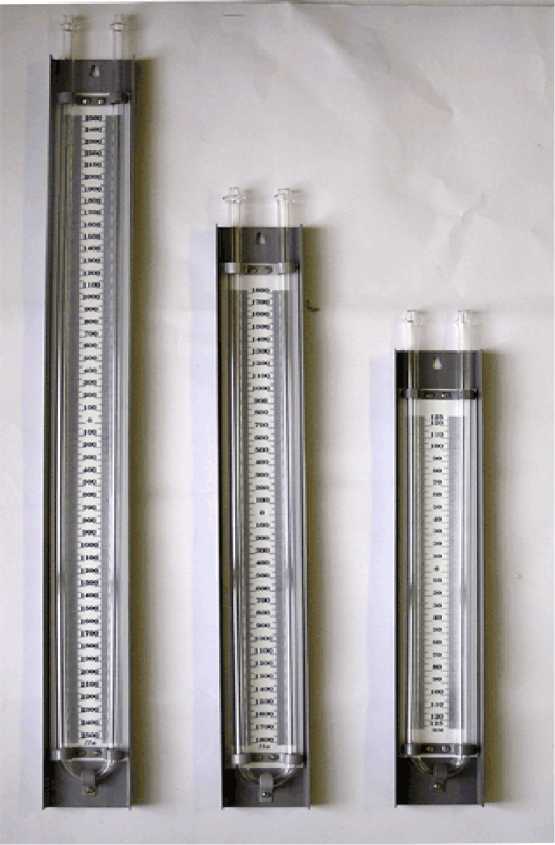

Фотография общего вида средства измерений.
Технические характеристики
Диапазоны измерений, цена деления шкалы, габаритные размеры и масса мановакуумметров приведены в таблице.
|
Диапазон измерения, Па (мм вод.ст.) |
Цена деления шкалы, Па (мм вод. ст.) |
Габаритные размеры, не более, мм |
Длина открытой трубки, мм |
Масса, кг, не более |
|
От 0 до 1000 (от 0 до 100) |
10 (1) |
246x53 х17 |
230 ± 5 |
0,170 |
|
От 0 до 2500 (от 0 до 250) |
10 (1) |
398x53x17 |
383 ± 5 |
0,300 |
|
От 0 до 3600 (от 0 до 360) |
20 (2) |
508 х90 х25 |
488 ± 5 |
0,400 |
|
10 (1) |
505x53x17 |
490 ± 5 |
0,510 | |
|
От 0 до 5000 (от 0 до 500) |
20 (2) |
651x90x25 |
631 ± 5 |
0,720 |
|
20 (2) |
651x90x25 |
631 ± 5 |
0,713 | |
|
От 0 до 6000 (от 0 до 600) |
10 (1) |
748x90x25 |
731 ± 5 |
1,018 |
|
1146x90x25 |
1131 ± 5 | |||
|
От 0 до 10000 (от 0 до 1000) |
10 (1) |
1146x90x25 |
1131 ± 5 |
1,660 |
|
1148x53x17 |
1133 ± 5 | |||
|
От 0 до 20000 (от 0 до 2000) |
10 (1) |
2181x53x17 |
2167 ± 5 |
2,000 |
Пределы допускаемой основной погрешности показаний мановакуумметров при температуре (20 ± 5) °С составляют ± 40 Па (± 4 мм вод. ст.) для цены деления шкалы 20 Па (2 мм вод.ст.) и ± 20 Па (± 2 мм вод.ст.) для цены деления шкалы 10 Па (1 мм вод.ст).
Знак утверждения типа
Знак утверждения типа наносится на мановакуумметр методом штамповки или в паспорт печатным способом
Комплектность
Комплект поставки приборов содержит:
- мановакуумметр двухтрубный - 1шт.;
- паспорт - 1 экз.;
- индивидуальная упаковка (коробка) - 1 шт.
Поверка
осуществляется по документу МПУ 003/04-2003 «Метрология. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
При поверке используются рабочие эталоны 3-го разряда - манометры МО.
Сведения о методах измерений
приведены в паспорте на мановакуумметр двухтрубный.
Нормативные документы
ТУ З Украины 14307481.015-95 «Мановакуумметры двухтрубные. Технические условия».
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
