Описание типа
Назначение
Калибраторы многофункциональные портативные Метран 510-ПКМ (далее калибраторы) предназначены для измерений и воспроизведений сигналов силы и напряжения постоянного тока, сопротивления, сигналов от термопар (ТП) и термопреобразователей сопротивления (ТС).
Описание
Калибратор применяется в полевых и лабораторных условиях как рабочее или как эталонное средство измерений для поверки, калибровки и настройки различных измерительных и измерительно-вычислительных комплексов, а также показывающих и регистрирующих приборов.
Калибратор представляет собой электрический прибор, в состав которого входят следующие элементы:
• электронный блок с жидкокристаллическим буквенно-цифровым дисплеем (ЖКИ);
• блок питания;
• адаптер RS 232;
• сервисное программное обеспечение для PC (диск);
• аккумулятор (NiCd, NiMH - типоразмер AA) - 4шт.;
• термозонд для компенсации температуры холодного спая термопар;
• переходник для подключения термопар;
• электрический кабель для подключения поверяемого прибора;
• электрический кабель для генерации и измерения сопротивления.
Калибратор выполнен в виде портативного ручного прибора в пластмассовом корпусе, на лицевой поверхности которого размещены клавиатура и жидкокристаллический буквенно-цифровой дисплей.
Дисплей калибратора отображает результаты измерений и воспроизведения в цифровом виде, а также отображает сведения о режиме работы калибратора.
На верхней поверхности калибратора расположены гнезда и разъемы для подключения к внешним объектам и приборам соответственно в режимах измерения и генерации электрических сигналов.
На нижней поверхности калибратора имеется гнездо для подключения блока питания от сети переменного тока 220 В и последовательный порт RS-232 для связи с ПК с соответствующим программным обеспечением.
Калибратор обеспечивает следующие режимы работы:
• измерение сигналов постоянного тока, напряжения постоянного тока, активного сопротивления и сигналов ТП и ТС;
• генерация сигналов постоянного тока, напряжения постоянного тока, активного сопротивления и сигналов ТП и ТС;
• одновременная генерация и измерение любого параметра: сигналов постоянного тока, напряжения, сопротивления.
Калибратор обеспечивает компенсацию температуры холодного спая термопары: автоматическую или ручную.
Фотография общего вида калибратора представлена на рисунке 1.
Рисунок 1 - Фотография общего вида калибратора
Программное обеспечение
Калибратор имеет внутреннее программное обеспечение (ПО) с идентификационны-
ми данными, приведенными в таблице 1:
Таблица 1 - Идентификационные данные метрологически значимого ПО
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
БПО |
— |
3.1 |
— |
— |
Метрологические характеристики калибраторов нормированы с учётом влияния на них ПО.
В калибраторе отсутствует возможность внесения изменений (преднамеренных или непреднамеренных) в ПО посредством внешних интерфейсов или меню прибора.
Защита калибратора от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением клейм (пломб) на корпус прибора.
Схема и внешний вид пломбировки от несанкционированного доступа представлена на рисунке 2.
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

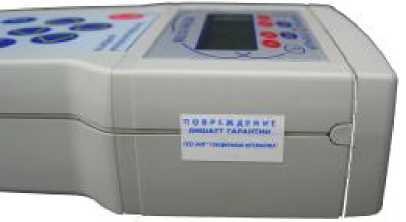

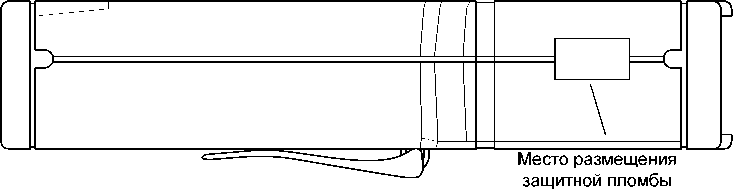

Рисунок 2 - Схема и внешний вид пломбировки калибратора от несанкционированного доступа.
Технические характеристики
Диапазоны измерения и воспроизведения (генерации), пределы допускаемой основной погрешности, соответствующие группе А или Б, для конкретной функции калибратора приведены в таблице 2.
Таблица 2
|
Функция |
Диапазон |
Цена младшего разряда |
Пределы допускаемой основной погрешности, ±(%ТВ +ПВ) | |
|
А |
Б | |||
|
Измерение силы постоянного тока |
±(0 - 5) мА ±(0 - 22) мА |
0,0001 мА |
0,0075%+0,25 мкА 0,0075% + 1 мкА |
0,015% + 0,25 мкА 0,015% + 1 мкА |
|
Генерация силы постоянного тока |
(0 - 5) мА (0 - 25) мА |
0,0001 мА |
0,0075%+0,25 мкА 0,0075% + 1 мкА |
0,015% + 0,25 мкА 0,015% + 1 мкА |
|
Измерение напряжения постоянного тока |
±(0-100) мВ ±(0,1-1) В ±(1-11) В |
1 мкВ 0,01 мВ 0,1 мВ |
0,0075 % + 5 мкВ 0,0075 %+0,05 мВ 0,0075 %+0,55 мВ |
0,015 % + 5 мкВ 0,015 % + 0,05 мВ 0,015 % + 0,55 мВ |
|
Г енерация напряжения постоянного тока |
(0 - 0,1) В (0,1 - 1) В (1 - 5) В |
1 мкВ 0,01 мВ 0,1 мВ |
0,0075 % + 5 мкВ 0,0075 %+0,05 мВ 0,0075 %+0,25 мВ |
0,015 % + 5 мкВ 0,015 % + 0,05 мВ 0,015 % + 0,25 мВ |
|
Измерение сопротивления постоянному току |
(0 - 400) Ом (0,4 - 2) кОм |
0,001 Ом 0,01 Ом |
0,0075 %+0,01 Ом 0,0075 %+0,05 Ом |
0,015 % + 0,02 Ом 0,015 % + 0,1 Ом |
|
Г енерация сопротивления постоянному току |
(0 - 0,4) кОм (0,4 - 2) кОм |
0,001 Ом 0,01 Ом |
0,0075 %+0,01 Ом 0,0075 %+0,05 Ом |
0,015 % + 0,02 Ом 0,015 % + 0,1 Ом |
Примечания
1 ТВ - значение текущей измеряемой или генерируемой величины.
2 ПВ - постоянная величина составляющей погрешности параметра.
Пределы допускаемой погрешности в диапазоне температур от 10 °С до 40 °С соответствуют основной погрешности приведенной в таблице 2.
Пределы допускаемой дополнительной приведенной погрешности в диапазоне температур от 0 до 10 °С и от 40 до 50 °С - ± 0,001 %ВП/°С.
Калибратор измеряет и воспроизводит выходные сигналы термопар с НСХ по ГОСТ Р 8.585 - 2001 в соответствии с таблицей 3 для группы А и группы Б.
Таблица 3
|
Тип ТП |
Диапазон измерения и воспроизведения выходных сигналов, °С |
Пределы допускаемой основной погрешности, ± °С |
Цена младшего разряда, °С | |
|
Группа погрешности А |
Группа погрешности Б | |||
|
R (ПП) |
- 49.200 |
(1,2-0,0005-t) ±1 ед.м.р. |
1,25 ± 1 ед.м.р. |
0,01 |
|
200.1767 |
1,1 ± 1 ед.м.р. | |||
|
S (ПП) |
- 49.200 |
(1,2-0,0005-t) ± 1 ед.м.р. |
1,25 ± 1 ед.м.р. | |
|
200.1767 |
1,1 ± 1 ед.м.р. | |||
|
B (ПР) |
250.600 |
(2,002-0,0017-t)±1 ед.м.р. |
1,60 ± 1 ед.м.р. | |
|
600.1820 |
1,0 ± 1 ед.м.р. | |||
|
N (НН) |
- 200.0 |
(0,3-0,0016-t) ± 1 ед.м.р. |
0,40 ±1 ед.м.р. | |
|
0.1300 |
(0,3+0,00005-t) ±1 ед.м.р. | |||
|
K (ХА) |
- 200.0 |
(0,25-0,0011 -t) ± 1 ед.м.р. |
0,35 ±1 ед.м.р. | |
|
0.1370 |
(0,25+0,00005-t)±1 ед.м.р. | |||
|
T (МК) |
- 200.0 |
(0,25-0,001-t) ± 1 ед.м.р. |
0,35 ± 1 ед.м.р. | |
|
0.400 |
(0,25-0,00005-t) ±1ед.м.р | |||
|
J (ЖК) |
- 200.1200 |
0,35 ± 1 ед.м.р. |
0,38 ± 1 ед.м.р. | |
|
E (ХКн) |
- 200.0 |
(0,2-0,00025-t) ± 1 ед.м.р. |
0,25 ± 1 ед.м.р. | |
|
0.1000 |
0,2 ± 1 ед.м.р. | |||
|
L (ХК) |
- 180.0 |
(0,3-0,0001-t) ± 1 ед.м.р. |
0,40 ± 1 ед.м.р. | |
|
0.790 |
0,3 ± 1 ед.м.р. | |||
|
А-1 (ВР) |
10.400 |
(1,1-0,0015-t) ± 1 ед.м.р. |
1,10 ± 1 ед.м.р. | |
|
400.2500 |
(0,38+0,00029-t) ±1ед.м.р | |||
|
А-2 (ВР) |
10.300 |
(1,1-0,0021-t) ± 1 ед.м.р. | ||
|
300.1800 |
(0,35+0,0004-t) ±1 ед.м.р. | |||
|
А-3 (ВР) |
10.300 |
(1,1-0,0021-t) ± 1 ед.м.р. | ||
|
300.1800 |
(0,35+0,00038-t) ±1 ед.м.р | |||
Примечание: ед.м.р. - единица младшего разряда.
Калибратор измеряет и воспроизводит выходные сигналы термометров сопротивления с
НСХ по ГОСТ 6651-2009 в соответствии с таблицей 4 для группы А и для группы Б.
|
аблица 4 | |||||
|
НСХ ТС |
Ном. знач. отношения сопротивлений W100 |
Диапазон измерения и воспроизведения выходных сигналов,°С |
Пределы допускаемой основной погрешности, ± °С |
Цена младшего разряда, °С | |
|
Группа погрешности А |
Группа погрешности Б | ||||
|
50П |
1,3910 |
- 199.845 |
(0,07+0,75®-10-4-t)± 1 ед.м.р. |
(0,14+2,4-10-4-t) ± 1 ед.м.р. |
0,01 |
|
100П |
(0.04-0.75.10- 4- t) ± 1 ед.м.р. |
(0,09+2,1 - 10-4-t) ± 1 ед.м.р. | |||
|
200П |
(0,03+0,92- 10-4-t) ± 1 ед.м.р. для t = -199.260 °С (0,08+0,75® 10-4-t) ± 1 ед.м.р. для t = 260 до 845 °С |
(0,06+1,7-10-4-t) ± 1 ед.м.р. для t = -199.260 °С (0,15+2,7-10-4-t) ± 1 ед.м.р. для t = 260.845 °С | |||
|
500П |
- 195.849 |
(0,03+0,85-10-4-t) ± 1 ед.м.р. для t=-195.-50°С (0,04+0,75® 10-4-t) ± 1 ед.м.р. для t = -50.849°С |
(0,05+1,7-10-4-t) ± 1 ед.м.р. для t = -195.-50°С (0,09+2,1 - 10-4-t) ± 1 ед.м.р. для t=-50.849°С |
0,01 | |
|
1000П |
- 195.250 |
(0,03+0,83-10-4-t) ± 1 ед.м.р. для t=-195.-150°С (0,04+0,92-10-4-t) ± 1 ед.м.р. для t=-150.250°С |
(0,04+1,6-10-4-t) ± 1 ед.м.р. для t=-195.-150°С (0,06+1,7-10-4-t) ± 1 ед.м.р. для t = -150.250°С | ||
|
Pt 50 |
1,3850 |
- 195.845 |
(0,07+0,75®10-4-1) ± 1 ед.м.р. |
(0,14+2,4-10-4-t) ± 1 ед.м.р. | |
|
Pt 100 |
(0,04+0,75® >10-4-t) ± 1 ед.м.р. |
(0,09+2,1 - 10-4-t) ± 1 ед.м.р. | |||
|
Pt 200 |
(0,03+0,93-10-4-t) ± 1 ед.м.р. для t=-195. 265°С (0,08+0,75® >10-4-t) ± 1 ед.м.р. для t = 265 до 845 °С |
(0,06+1,8-10-4-t) ± 1 ед.м.р. для t = -195.265°С (0,15+2,6-10-4-t) ± 1 ед.м.р. для t = 265.845 °С | |||
|
Pt 500 |
(0,03+0,86-10-4-t) ± 1 ед.м.р. для t=-195.-50°С (0,04+0,75® >10-4-t) ± 1 ед.м.р. для t = -50.845°С |
(0,05+1,7-10-4-t) ± 1 ед.м.р. для t = -195.-50°С (0,09+2,1-10-4-t) ± 1 ед.м.р. для t=-50.845°С | |||
|
Pt 1000 |
- 195.250 |
(0,03+0,83-10-4-t) ± 1 ед.м.р. для t=-195.-150°С (0,04+0,92-10-4-t) ± 1 ед.м.р. для t=-150.250°С |
(0,04+1,6-10-4-t) ± 1 ед.м.р. для t = -195.-150°С (0,06+1,7-10-4-t) ± 1 ед.м.р. для t = -150.250°С | ||
Окончание таблицы 4
|
НСХ ТС |
Ном. знач. отношения сопротивлений W1oo |
Диапазон измерения и воспроизведения выходных сигналов,°С |
Пределы допускаемой основной погрешности, ± °С |
Цена младшего разряда, °С | |
|
Группа погрешности А |
Группа погрешности Б | ||||
|
50М |
1,4280 |
- 184.200 |
(0,07+0,75- 10-4-t) ± 1 ед.м.р. |
(0,13+1,5-10-4-t) ± 1 ед.м.р. |
0,01 |
|
53М | |||||
|
100М |
(0,04+0,75- 10-4-t) ± 1 ед.м.р. |
(0,08+1,5-10-4-t) ± 1 ед.м.р. | |||
|
Cu 50 |
1,4260 |
- 49.199 |
(0,07+0,75-10-4-t) ± 1 ед.м.р. |
(0,13+1,5-10-4-t) ± 1 ед.м.р. | |
|
Cu 100 |
(0,04+0,75-10-4-t) ± 1 ед.м.р. |
(0,08+1,5-10-4-t) ± 1 ед.м.р. | |||
|
100H |
1,6170 |
- 59.179 |
(0,06+0,43-10-4-t) ± 1 ед.м.р. |
0,07 ± 1 ед.м.р. | |
|
Ni 100 | |||||
Рабочие условия применения:
• температура окружающей среды от нуля до плюс 50 °С;
• относительная влажность окружающего воздуха до 80 % при температуре плюс 25 °С без конденсации влаги;
• атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.).
По степени защиты от воздействия пыли и воды калибратор соответствует группе IP54 по ГОСТ 14254.
Масса калибратора: не более 0,55 кг.
Габаритные размеры: не более 210 х 110 х 45 мм.
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию калибратора типографским способом или на табличку, прикрепленную к корпусу литографией.
Комплектность
|
Калибратор |
1 шт. |
|
Блок питания |
1 шт. |
|
Электрический кабель для подключения поверяемого прибора |
2 шт. |
|
Электрический кабель для генерации и измерения сопротивления |
1 шт. |
|
Переходник для термопар |
1 шт. |
|
Термозонд для компенсации температуры х.с. |
1 шт. |
|
Адаптер RS 232 |
1 шт. |
|
Сервисное программное обеспечение для РС(диск) |
1 шт. |
|
Аккумулятор (NiCd, NiMH - типоразмер AA) |
4 шт. |
|
Сумка |
1 шт. |
|
Паспорт 1580.000 ПС |
1 экз. |
|
Руководство по эксплуатации 1580.000РЭ |
1 экз. |
|
Методика поверки 1580.000 МИ |
1 экз. |
Поверка
осуществляется в соответствии с документом «Многофункциональный портативный калибратор. Методика поверки 1580.000 МИ», согласованным с ГЦИ СИ ВНИИМС 25.11.2003.
Перечень основного оборудования и контрольно-измерительных приборов, применяемых для поверки калибратора, приведен в таблице 5.
Таблица 5
|
Наименование |
Тип |
Технические характеристики |
|
Источник питания постоянного тока |
Б5-44А |
Напряжения постоянного тока от нуля до 30 В |
|
Компаратор напряжений |
Р 3003М1 |
Класс точности 0,001 |
|
Мультиметр цифровой счетный |
Agilent 34401А |
Погр-ть: 100мВ: ±(0,005ИВ+0,0035ВП)% 10В: ±(0,0035ИВ+0,0005ВП)% |
|
Вольтметр цифровой |
В2-99 |
Погр-ть: ±(0,0045ИВ+0,0005ВП)% |
|
Мультиметр цифровой |
Agilent 3458A |
Погр-ть изм-я. напряжения: ±0,0008% |
|
Калибратор тока |
ЕР 3003 |
Класс точности 0,001 |
|
Омметр цифровой |
Щ-301-1 |
Диапазон измерения от 6 до 100 Ом, погрешность 0,04/0,0025 %. Диапазон измерения от 100 до 2500 Ом, погрешность 0,05/0,005 % |
|
Образцовая катушка электрического сопротивления |
МС 3006 |
Сопротивление 50 Ом; 100 Ом; 200 Ом; 400 Ом; 500 Ом;1 кОм; 2 кОм. Класс точности 0,001 |
|
Магазин сопротивлений |
Р 33 |
Сопротивление от 0 до 105 Ом, Класс точности 0,02 |
|
Многозначная мера сопротивления |
Р 3026 |
Класс точности 0,002 |
Сведения о методах измерений
Сведения о методиках (методах) измерений изложены в документе «Калибратор многофункциональный портативный Метран 510-ПКМ. Руководство по эксплуатации 1580.000РЭ».
Нормативные документы
ГОСТ 22261-94 ЕССП. Средства измерения электрических и магнитных величин. Общие технические условия.
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
ТУ 4221 - 002 - 34567480 - 03 Калибратор многофункциональный портативный. Технические условия.
Рекомендации к применению
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
|
|
