Преобразователи напряжений в код ПНКВ-1
| Номер в ГРСИ РФ: | 26054-08 |
|---|---|
| Производитель / заявитель: | ООО "Горизонт", г.Екатеринбург |
|
26054-08: Описание типа
2013-26054-08.pdf
|
Скачать | 74.3 КБ |
Для измерительного преобразования входных напряжений в кодовый сигнал с целью передачи его по интерфейсу RS-485 на удаленную систему регистрации в автоматизированных системах управления, сбора информации и измерения параметров высоковольтных цепей (ток, напряжение); в аппаратуре железнодорожнойавтоматики, телемеханики и связи; на предприятиях энергии; в измерительных и испытательных лабораториях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 26054-08 |
| Действует | по 09.12.2018 |
| Наименование | Преобразователи напряжений в код |
| Модель | ПНКВ-1 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 0343c732-2436-4ce9-978c-cc2bb503e579 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | АВМЮ.411619.001 ТУ |
| Класс СИ | 34.01.02 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 09.12.2013 продлен срок свидетельстваВзамен № 26054-03 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ УНИИМ |
| Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 4 |
| Руководитель центра | Леонов Владислав Валентинович |
| Телефон | (8*343) 350-26-18 |
| Факс | 350-20-39 |
| Информация о сертификате | |
| Срок действия сертификата | 09.12.2018 |
| Номер сертификата | 33562 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1441 п. 04 от 09.12.201312 от 20.11.08 п.322 |
Производитель / Заявитель
ООО "Горизонт", РОССИЯ, г.Екатеринбург
Россия
620075, ул.Мамина-Сибиряка, 145, а/я 31. тел./факс (343) 355-93-83, E-mail: horizont@horizont.e-burg.ru
Поверка
| Методика поверки / информация о поверке | МП 54-262-2003 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
3712
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3698 (100%) |
| Неуспешных поверок (СИ непригодно) | 14 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
26054-08: Описание типа
2013-26054-08.pdf
|
Скачать | 74.3 КБ |
Описание типа
Назначение
Преобразователи напряжений в код ПНКВ-1 (далее - ПНКВ-1 или преобразователи) предназначены для измерительного преобразования входных напряжений в кодовый сигнал с целью передачи его по интерфейсу RS-485 на удаленную систему регистрации.
Описание
По принципу действия ПНКВ-1 представляют собой средство измерения на основе цифрового преобразователя входного напряжения в пропорциональный частотный сигнал и микропроцессора, выполняющего преобразование частотного сигнала в кодовый.
Конструктивно ПНКВ-1 выполнены в пластмассовом корпусе, расположенном на текстолитовой пластине, имеющей отверстия для крепления к месту установки.
На корпусе преобразователей расположены два винтовых контакта для подключения первичных датчиков напряжения или тока, специальный разъем питания и выходного интерфейса, а также светодиодный индикатор функционирования.
Модификации ПНКВ-1 представлены в таблице 1.
Таблица 1 - Модификации ПНКВ-1
|
Назначение модификации |
Обозначение модификации |
Исполнение |
Диапазоны входных напряжений, мВ |
|
Измерение постоянных входных напряжений |
ПНКВ-1-1 |
ПНКВ-1-1А ПНКВ-1-1В |
от минус 75 до 75 от 0 до 150 |
|
Измерение переменных входных напряжений (50 ± 5) Гц |
ПНКВ-1-2 |
ПНКВ-1-2 |
от 60 до 330 |

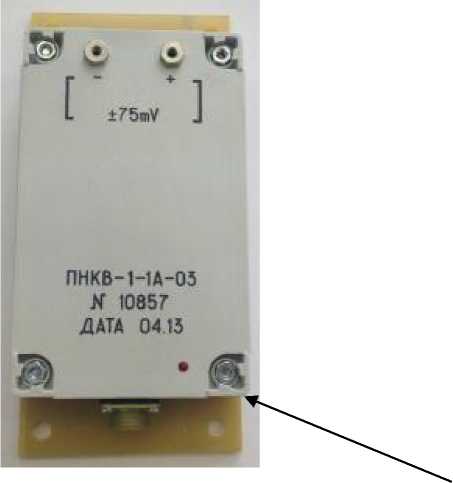

Общий вид преобразователя напряжений в код ПНКВ-1 представлен на рисунке 1.
Пломба со знаком поверки
Рисунок 1 - Общий вид преобразователя напряжений в код ПНКВ-1
Климатическое исполнение преобразователей ПНКВ-1 У, категория размещения 2.1 согласно ГОСТ 15150-89.
Технические характеристики
Таблица 2 - Основные метрологические и технические характеристики ПНКВ-1
|
Предел допускаемой основной приведенной погрешности преобразования постоянного входного напряжения, % |
± 0,5 |
|
Предел допускаемой основной приведенной погрешности преобразования переменного входного напряжения, % |
± 2,0 |
|
Предел допускаемого значения приведенной погрешности преобразования постоянного входного напряжения в рабочем диапазоне температур, % |
± 1,5 |
|
Предел допускаемого значения приведенной погрешности преобразования переменного входного напряжения в рабочем диапазоне температур, % |
± 4,0 |
|
Предел допускаемого значения приведенной погрешности преобразования переменного входного напряжения в рабочем диапазоне частот, % |
± 2,0 |
|
Гальваническая развязка электрических цепей разъема питания и выходного интерфейса от цепей, к которым подключаются первичные датчики напряжения или тока, В |
9500 |
|
Мощность потребления, В-А, не более |
5,0 |
|
Интерфейс связи с внешними устройствами вычислительной техники |
RS-485 |
|
Габаритные размеры, мм, не более |
170x80x30 |
|
Масса, кг, не более |
0,3 |
|
Суммарная наработка на отказ, ч |
10 000 |
|
Средний срок службы, лет |
10 |
|
Нормальные условия применения: Температура окружающего воздуха, 0С Напряжение питания постоянного тока, В Частота переменного входного напряжения, Гц |
20 ± 5 50 ± 5 50 ± 1 |
|
Рабочие условия применения: Температура окружающего воздуха, 0С Напряжение питания постоянного тока, В Частота переменного входного напряжения, Гц |
от минус 40 до 50 35-60 50 ± 5 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом, на корпус ПНКВ-1 методом трафаретной печати или другим, не ухудшающим качества способом.
Комплектность
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Кол-во |
Примечание | |
|
1 |
Преобразователь напряжений в код |
ПНКВ-1 |
1 | |
|
2 |
Формуляр |
АВМЮ.411619.001 ФО |
1 | |
|
3 |
Руководство по эксплуатации |
АВМЮ. 411 619.001 РЭ |
2 |
В один адрес |
|
4 |
Методика поверки |
МП 54-262-2003 |
2 |
В один адрес |
Поверка
осуществляется по документу МП 54-262-2003 «ГСИ. Преобразователи напряжений в код ПНКВ-
1. Методика поверки», утвержденному ФГУП «УНИИМ» 30 октября 2003 г.
Перечень эталонов, применяемых при поверке:
- вольтметр В1-12, диапазон (0-150) мВ, класс точности 0,05;
- вольтметр В1-9, диапазон (0-330) мВ, класс точности 0,1.
Сведения о методах измерений
Методика измерений представлена в руководстве по эксплуатации АВМЮ. 411 619.001 РЭ.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
АВМЮ.411619.001 ТУ Преобразователь напряжений в код ПНКВ-1. Технические условия.
Рекомендации к применению
- при выполнении работ по обеспечению безопасных условий и охраны труда.
